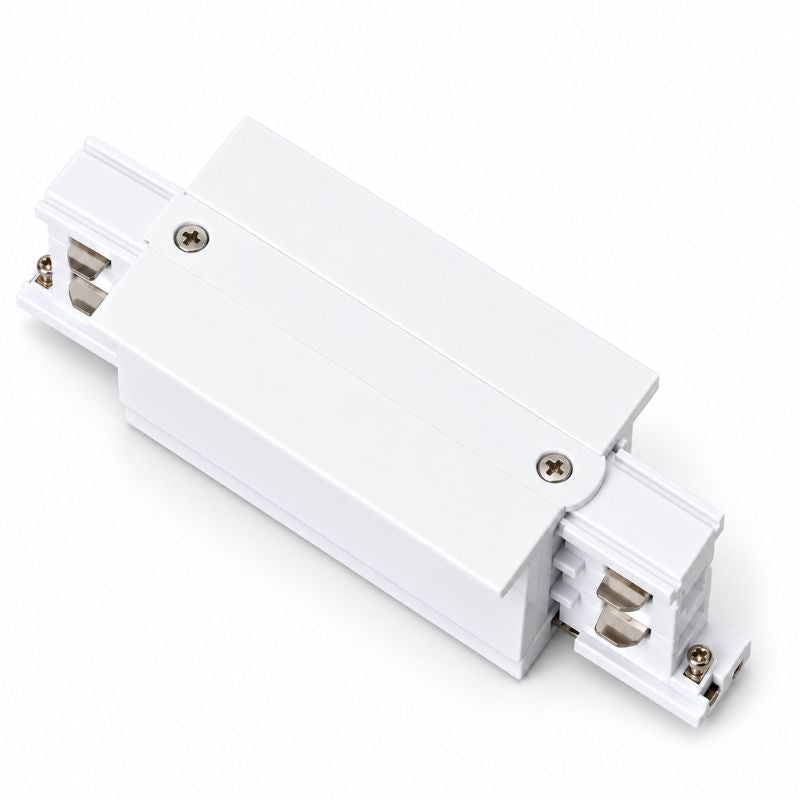

Une ligne triphasée blanche peut traverser un plateau entier sans qu'aucun raccord n'apparaisse. Cette jonction rectiligne assure la liaison des modules et le transfert des trois circuits, dans une finition qui se confond avec la dalle.
Détails techniques
Alimentation 220 - 240V, courant alternatif
Compatible avec les rails encastrables triphasés de la gamme
Dimensions : 16,5 x 3,2 cm
Finition blanc
Indice de protection IP20 (usage intérieur, aucune protection contre l'eau)
Certification CE & RoHs
Garantie 2 ans
Fonctionnalités
Liaison rectiligne entre deux modules encastrés triphasés
Transfert des trois circuits d'un module à l'autre
Finition blanche, raccord non perceptible
Lignes de plusieurs modules sur une seule alimentation
Corps allongé de 16,5 x 3,2 cm
Installation
Insérez la jonction hors tension, puis présentez le module suivant en respectant le repérage. Deux contrôles conditionnent la recette : l'alignement, immédiatement visible sur une dalle claire, et le fonctionnement des trois circuits sur le module ajouté. Fixez seulement après ces vérifications.
Où utiliser ce connecteur droit ?
Circulations d'hôtel, salles de séminaire, restaurants, plateaux tertiaires clairs : les ouvrages où la ligne doit être longue et la dalle rester nette. Locaux secs, IP20.
Caratteristiche tecniche
Elettrico
Tensione
220 - 240V
Tipo di corrente
AC
Dimensioni
Dimensioni
16,5 x 3,2 cm
Lunghezza
16,5 cm
Larghezza
3,2 cm
Installazione
Grado di protezione
IP20
Compatibile con
Rail Encastrable Triphasé
Da incasso
Oui
Prodotto
Colore
Blanc
Materiali
Aluminium
Certificazioni
CE & RoHs
Garanzia
2 ans
Download
Trova tutta la documentazione tecnica e la dichiarazione di conformità di questo prodotto.
