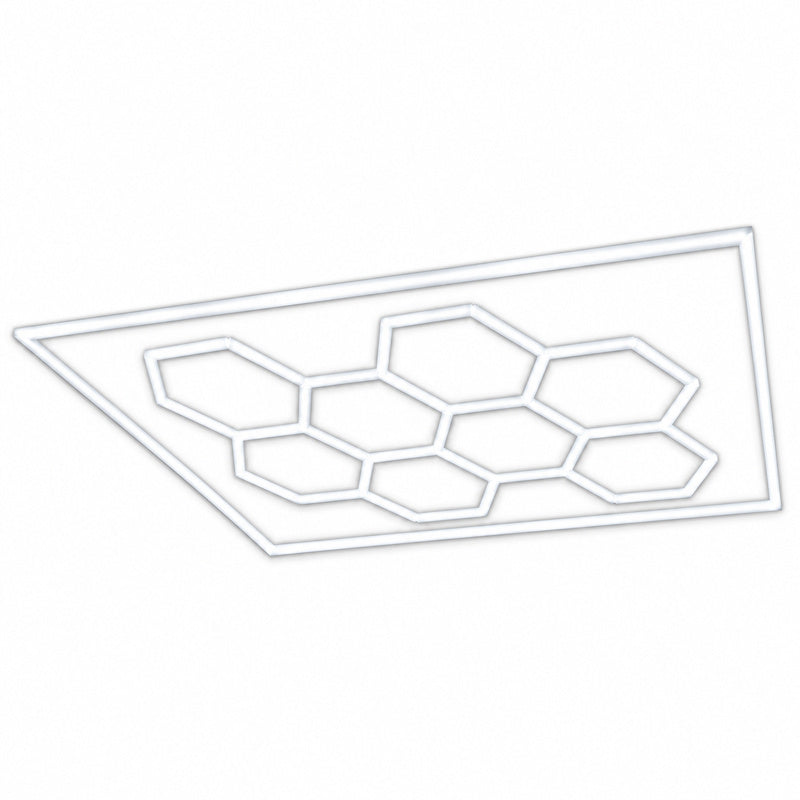

Kit Pro Frame 8 Hexagones avec Cadre Éclairage LED Hexagonal 387,5W 110lm/W
Configuration pour zone de travail complète : un cadre périphérique de 360 x 240 cm en barres de 120 cm, et à l'intérieur une trame de 8 hexagones en barres de 44 cm. Les deux ensembles sont câblés sur deux départs distincts, pour 387,5 W et 42625 lm au total en blanc froid. Le cadre peut servir d'éclairage de circulation permanent, la trame d'éclairage de tâche commandé séparément.
Détails techniques
- Puissance appelée totale : 387,5 W (cadre 160 W + trame 227,5 W)
- Flux lumineux total : 42625 lm – 110 lm/W
- Température de couleur : blanc froid 6000K - 8000K
- Alimentation : 220 - 240V AC, raccordement direct
- Gradation : non prévue
- Indice de protection : IP20

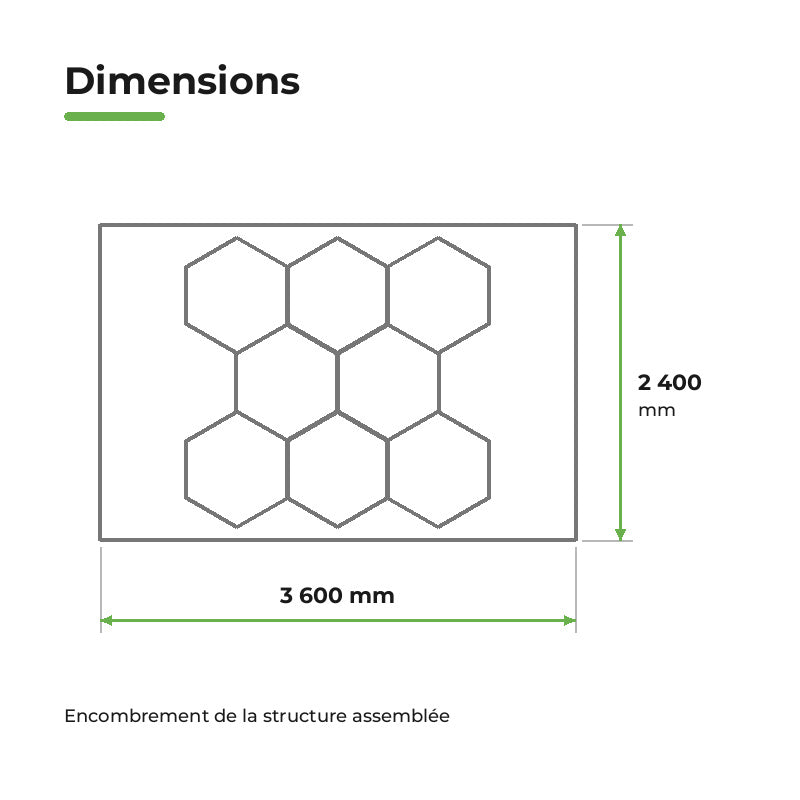

- Emprise au plafond : 360 x 240 cm
- Circuits : 2 départs (cadre / trame)
- Matériau : polycarbonate
- Marquage CE & RoHs – garantie 2 ans

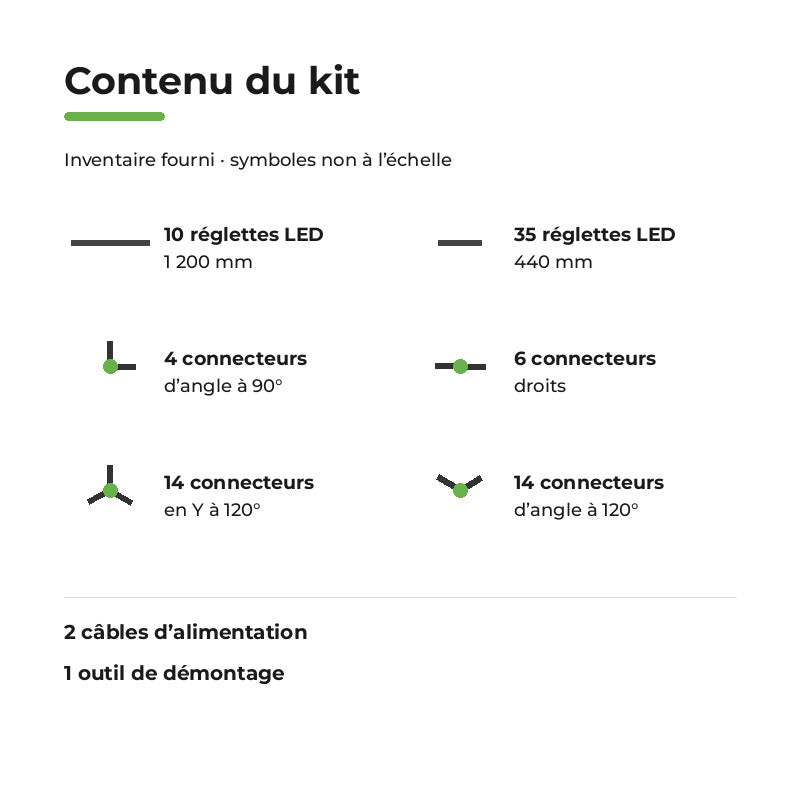

Composition du kit
- 10 barres LED 120 cm 16W
- 35 barres LED 44 cm 6,5W

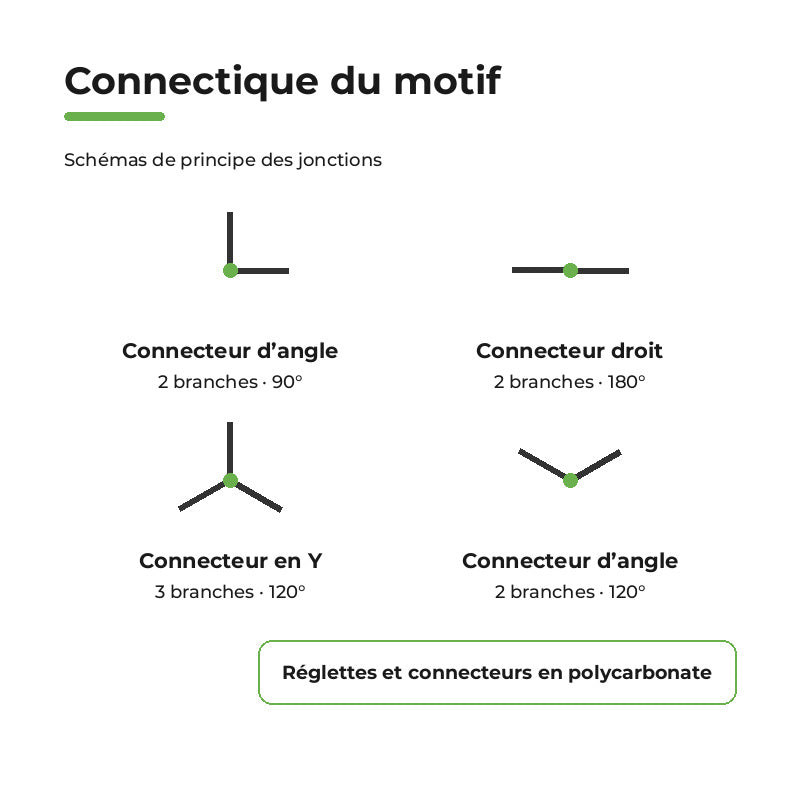

- 4 connecteurs L (90°)
- 6 connecteurs I (droits)
- 14 connecteurs Y (3 branches à 120°)
- 14 connecteurs angle 120° (2 branches)
- 2 câbles d'alimentation
- 1 outil de démontage pour réglette hexagone
Fonctionnalités
Le cadre est constitué de 10 barres de 120 cm : 3 par grand côté reliées par connecteurs droits, 2 par petit côté, angles fermés par connecteurs L. La trame intérieure reprend le principe de la ruche à 8 alvéoles, nœuds en Y et contours à 120°. La séparation en deux circuits permet un scénario d'exploitation à deux niveaux (cadre seul en veille, cadre + trame en production) sans gradateur, et facilite la maintenance : une défaillance sur un circuit n'éteint pas l'autre.
Installation

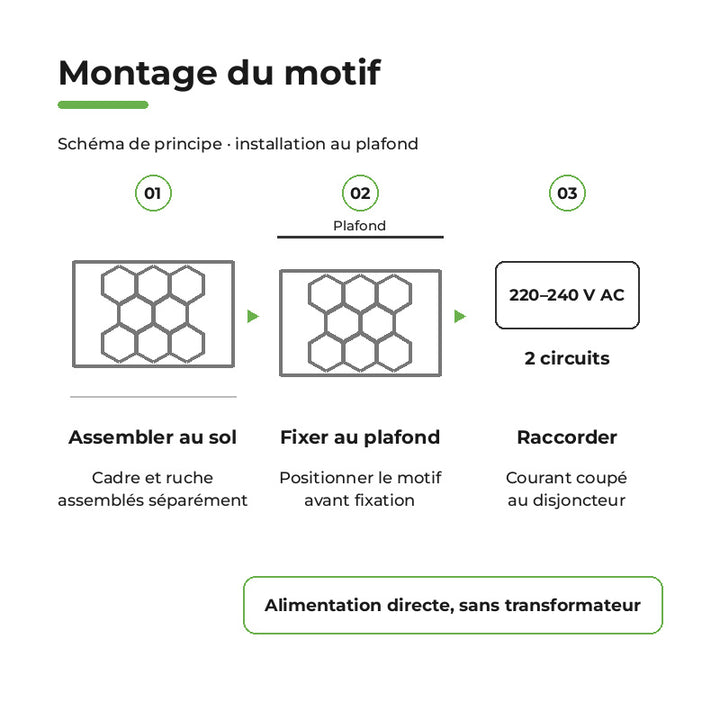

Deux départs dédiés sont à prévoir au tableau, 160 W et 227,5 W. Tracer le rectangle de 360 x 240 cm, poser le cadre en premier, il sert de référence de centrage pour la trame. Assembler la trame au sol par alvéoles complètes puis la fixer dans le cadre. Raccordement des deux câbles consignation faite. Compte tenu de l'emprise, la pose se fait à deux opérateurs sur plateforme individuelle roulante. Outil de démontage fourni pour les reprises de liaison.
Où utiliser ce kit hexagonal ?

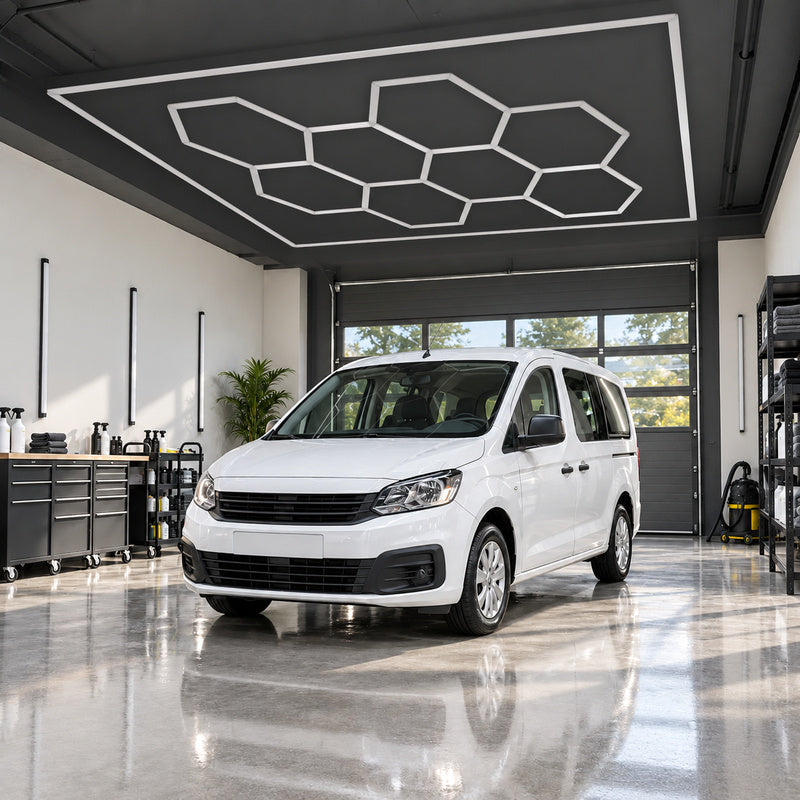

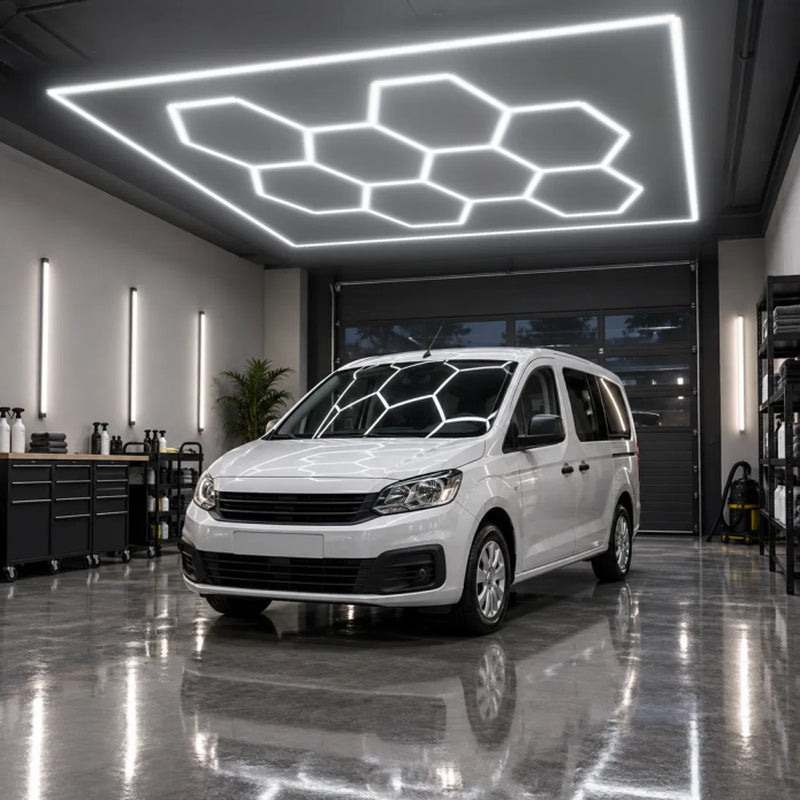

Atelier de carrosserie, baie de préparation en concession, zone de contrôle qualité en fin de ligne, showroom. Pose en intérieur sec uniquement.
