Klassen der NF EN 13201: M, C und P je nach Nutzung
Die NF EN 13201 unterteilt den öffentlichen Raum in Beleuchtungsklassen. Jede Klasse legt Mindestwerte fest, die während der gesamten Lebensdauer der Anlage eingehalten werden müssen, nicht nur bei der Inbetriebnahme.
- M-Klassen (M1 bis M6): Straßen mit überwiegend motorisiertem Verkehr bei mittlerer oder hoher Geschwindigkeit. Kriterium: die Leuchtdichte der Fahrbahn, von 2 cd/m² in M1 bis 0,3 cd/m² in M6.
- C-Klassen (C0 bis C5): Konfliktzonen (Kreuzungen, Kreisverkehre, Fußgängerüberwege auf befahrenen Straßen). Kriterium: die mittlere Beleuchtungsstärke, von 50 Lux in C0 bis 7,5 Lux in C5.
- P-Klassen (P1 bis P6): Fußgänger, Radfahrer, verkehrsberuhigte Wohnstraßen, Plätze, Wege. Kriterium: die mittlere und die minimale Beleuchtungsstärke.
Die Klasse wird nach der Methode des CEN/TR 13201-1 gewählt: Geschwindigkeit, Verkehrsaufkommen, Mischung der Verkehrsteilnehmer, Parken, Umgebungshelligkeit, Gesichtserkennung. Ein und dieselbe Straße kann zwei Klassen umfassen: M auf der Fahrbahn, P auf den Gehwegen.
| Klasse | Mittlere Beleuchtungsstärke, Wartungswert (Lux) | Minimale Beleuchtungsstärke, Wartungswert (Lux) | Typische Nutzung |
|---|---|---|---|
| P1 | 15 | 3 | Stark frequentiertes Stadtzentrum, belebte Einkaufsstraße |
| P2 | 10 | 2 | Platz, Vorplatz, Einkaufsstraße |
| P3 | 7,5 | 1,5 | Belebte Wohnstraße, innerstädtischer Radweg |
| P4 | 5 | 1 | Ruhige Wohnstraße, Wohnsiedlung |
| P5 | 3 | 0,6 | Wenig genutzter Weg, Gebäudeumfeld |
| P6 | 2 | 0,4 | Feldweg, wenig genutzter Rad- und Fußweg |
Quelle: NF EN 13201-2, P-Klassen (Wartungswerte). Typische Nutzungen nach Silumen: Die Klasse wird mit der Methode des CEN/TR 13201-1 begründet.
In diesen Bereichen lenken Stadtleuchten auf Masten den Lichtstrom mit einer auf die abzudeckende Breite abgestimmten Optik zum Boden.
Außenparkplätze: die NF EN 12464-2
Ein Parkplatz, der zu einer Nutzung gehört (Geschäft, Unternehmen, Wohnanlage), wird eher nach der NF EN 12464-2 dimensioniert. Die Blendung wird dort als GR angegeben, das Gegenstück zum UGR im Außenbereich.
| Bereich | Em (Lux) | GR max | Uo | Ra (CRI) |
|---|---|---|---|---|
| Parkplatz, geringer Verkehr (Nahversorgung, Mehrfamilienhäuser) | 5 | 55 | 0,25 | 20 |
| Parkplatz, mittlerer Verkehr (Büros, Kaufhäuser, Industriestandorte) | 10 | 50 | 0,25 | 20 |
| Parkplatz, starker Verkehr (Einkaufszentren, Sportstätten) | 20 | 50 | 0,25 | 20 |
Quelle: NF EN 12464-2, Tabelle für Parkplätze. Empfehlung von Silumen: mindestens CRI 70, damit Farben und Gesichter gut zu unterscheiden sind.
Auf wenig frequentierten Parkplätzen begrenzen LED-Strahler mit Bewegungsmelder den vollen Lichtstrom auf die Momente, in denen jemand vorbeikommt.
Erlass vom 27. Dezember 2018: die Regeln gegen Lichtverschmutzung
Dieser französische Erlass, nicht die NF EN 13201, legt die Obergrenzen für die Lichtstromdichte und die Farbtemperatur fest. Er gilt für öffentliche wie private Außenbeleuchtung, Solarleuchten eingeschlossen.
Was die Vorschriften sagen
Für die Straßenbeleuchtung (Verkehrssicherheit) schreibt der Erlass vor: einen Anteil des oberhalb der Horizontalen abgestrahlten Lichts (ULR) unter 1 % im eingebauten Zustand; einen CEN-Flusscode Nr. 3 von mindestens 95 %; eine Farbtemperatur von höchstens 3.000 K, in bestimmten Schutzgebieten (Naturschutzgebiete, Standorte für astronomische Beobachtung) abgesenkt auf 2.400 K; eine flächenbezogene installierte Lichtstromdichte von höchstens 35 lm/m² innerorts und 25 lm/m² außerorts.
- ULR: 0 % bei einer Leuchte mit flacher Abdeckung in waagerechter Montage; ein geneigter Ausleger lässt den Wert steigen.
- CEN-Flusscode Nr. 3: Anteil des nach unten abgestrahlten Lichtstroms, der innerhalb eines Kegels von 75,5° um die Vertikale bleibt. Er ist der photometrischen Datei (LDT oder IES) zu entnehmen.
- Flächenbezogene Lichtstromdichte: Summe der Lichtströme der Lichtquellen (lm) geteilt durch die zu beleuchtende Fläche (m²). Sie ist eine Obergrenze, kein Zielwert.
- Betriebszeiten: Öffentlich zugängliche Parks und Gärten sowie die Beleuchtung von Baudenkmälern werden spätestens um 1 Uhr nachts oder 1 Stunde nach Ende der Nutzung ausgeschaltet. Parkplätze, die zu einer Nutzung gehören, werden spätestens 2 Stunden nach deren Ende ausgeschaltet. Für Straßen gibt es keine landesweiten Zeiten: Die Kommune entscheidet über Abschaltung oder Dimmung in der Kernnacht.
- Kugelleuchten: Modelle, die mehr als die Hälfte ihres Lichtstroms in den Himmel abgeben, mussten vor dem 1. Januar 2025 ersetzt werden.
Unsere Leuchten für die öffentliche Beleuchtung gibt es mit 3.000 K und weniger, mit zum Boden gerichtetem Lichtstrom.
Bestandsleuchten sanieren oder neue Leuchte montieren
Bei einem bestehenden Lichtpunktbestand hängt die Wahl vom Zustand der Leuchten und Masten ab.
Sanierung mit LED-Lampe

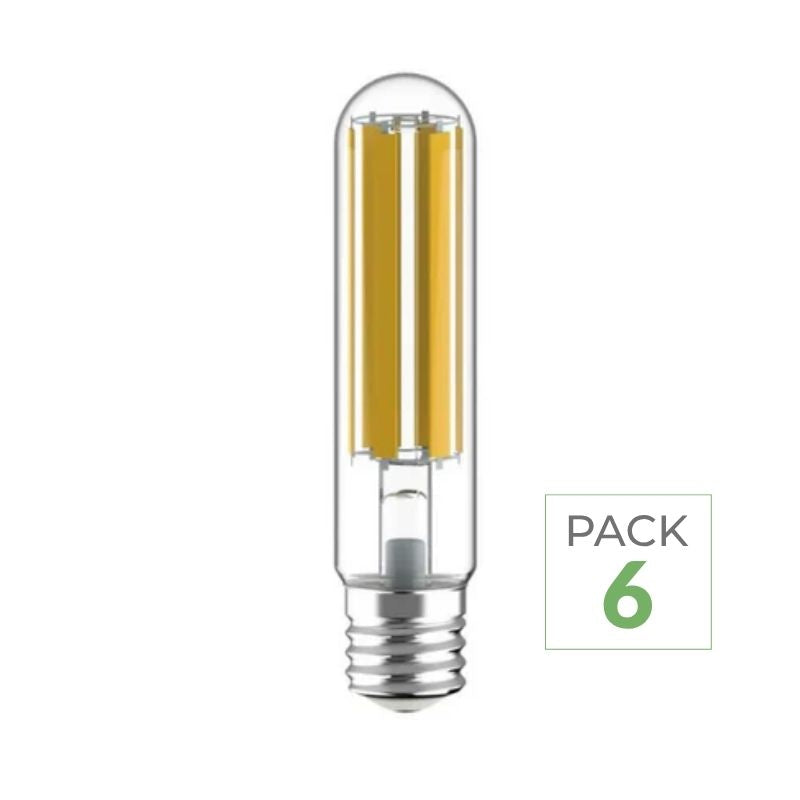

Eine LED-Lampe für die öffentliche Beleuchtung mit E40- oder E27-Sockel ersetzt die Natriumdampf-Hochdrucklampe oder die Halogen-Metalldampflampe. Leuchte und Mast bleiben erhalten, das Vorschaltgerät wird je nach Modell entfernt oder überbrückt.
Ihre Grenzen: Die Lichtverteilung bleibt die der vorhandenen Leuchte. Gibt die Leuchte Licht nach oben in den Himmel ab, verbessert sich der ULR nicht. Prüfen Sie außerdem die thermische Belastbarkeit, die Abmessungen der Lampe und die Dichtheit nach dem Eingriff.
Neue LED-Leuchte
Eine neue Leuchte bringt eine auf die Straße abgestimmte Straßenoptik, einen kontrollierten ULR, einen programmierbaren Treiber und eine photometrische Datei mit. Das ist der sicherste Weg, um in einer Ausschreibung die Einhaltung des Erlasses von 2018 und der Klasse nach NF EN 13201 nachzuweisen.
Tipp aus dem Planungsbüro
Erfassen Sie jeden Lichtpunkt (Leuchte, Leistung, Zustand des Masts, Lichtpunkthöhe). LED-Lampen in gut erhaltenen, nach oben geschlossenen Stilleuchten, neue Leuchten an den Hauptachsen und überall dort, wo die Leuchte den Himmel beleuchtet.
Dimmung, Präsenzerfassung und Solar
Mit LED wird die Steuerung einfach. Drei Stufen, von der einfachsten bis zur umfassendsten:
- Programmierte Dimmung: Der Treiber senkt den Lichtstrom in der Kernnacht, zum Beispiel auf 50 % von 23 bis 5 Uhr, ohne Steuerleitung. Weisen Sie nach, welche Klasse mit reduziertem Lichtstrom erreicht wird.
- Präsenzerfassung: Die Leuchte arbeitet auf niedrigem Niveau und regelt hoch, sobald ein Fußgänger oder ein Fahrzeug vorbeikommt. Geeignet für Wege, Erschließungsstraßen und wenig frequentierte Parkplätze.
- Fernsteuerung: Jeder Lichtpunkt kommuniziert (DALI-Schnittstelle, NEMA- oder Zhaga-Sockel). Störungen werden gemeldet, und Szenarien lassen sich Straße für Straße einrichten.
Um die Einsparung einer Sanierung zu beziffern, nutzen Sie unseren LED-Einsparrechner.
Solarbeleuchtung
Eine autarke Solarleuchte erspart auf Wegen, in Randbereichen und auf abgelegenen Parkplätzen Graben und Netzanschluss. Legen Sie sie für den Dezember aus: Modul genau nach Süden ohne Verschattung, Autonomie über mehrere Nächte, Präsenzerfassung zur Schonung des Akkus. Auch sie unterliegt dem Erlass von 2018 und muss mit einer photometrischen Datei geliefert werden.
Praxisbeispiel: eine 200 m lange Wohnstraße
Annahmen: Straße in einem Wohngebiet innerorts, 200 m lang, 5 m Fahrbahn und zwei Gehwege von je 1,5 m, also 8 m Breite und 1.600 m² zu beleuchtende Fläche. Geringer Verkehr, 30 km/h.
- Klasse: P4, also 5 Lux mittlere und 1 Lux minimale Beleuchtungsstärke als Wartungswerte über die gesamte Breite.
- Anordnung: Masten einseitig, Lichtpunkthöhe 6 m, Mastabstand 25 m (etwa das Vierfache der Höhe), also 9 Lichtpunkte.
- Lichtstrom je Leuchte: Beleuchtungsstärke × Mastabstand × Breite / (Beleuchtungswirkungsgrad × Wartungsfaktor), also 5 × 25 × 8 / (0,45 × 0,8), rund 2.800 lm. Gewählt wird eine Leuchte mit etwa 3.000 lm Leuchtenlichtstrom, also rund 25 W bei einer Effizienz von 120 lm/W.
- Prüfung nach dem Erlass von 2018: 9 × 3.000 lm / 1.600 m², rund 17 lm/m², die Hälfte der Obergrenze von 35 lm/m². Farbtemperatur 3.000 K oder 2.700 K, Leuchte waagerecht montiert (ULR 0 %).
- Verbrauch: 9 × 25 W, also 225 W installierte Leistung. Bei rund 4.100 Betriebsstunden pro Jahr sind das knapp 920 kWh; mit einer Dimmung auf 50 % von 23 bis 5 Uhr sinkt der Wert auf etwa 680 kWh. Zum Vergleich die neun ursprünglichen Natriumdampfleuchten mit 100 W (rund 115 W mit Vorschaltgerät): knapp 4.200 kWh pro Jahr.
Diese Rechnung liefert eine Größenordnung. Das Minimum von 1 Lux zwischen zwei Masten wird per photometrischer Berechnung nachgewiesen: Unsere Lichtplanung belegt die Werte mit Berechnungsnachweis für Ihre Ausschreibungsunterlagen.
Häufige Fehler
- Ohne Wartungsfaktor rechnen: Die Anlage fällt innerhalb weniger Jahre unter die geforderte Klasse.
- Leistungen (W) statt Lichtströme (lm) und Effizienz (lm/W) vergleichen.
- 4.000 K wählen, „um besser zu sehen“: nicht konform mit dem Erlass von 2018.
- Den Ausleger neigen, um mehr Breite abzudecken: Der ULR überschreitet schnell 1 %.
Ihre Leistungsbeschreibung (CCTP) für die öffentliche Beleuchtung in 8 Punkten
Legen Sie überprüfbare Leistungswerte fest, keine Marken.
- Beleuchtungsklasse je Straße (M, C oder P), begründet nach CEN/TR 13201-1, mit den zu erreichenden Wartungswerten.
- Vorgegebene Berechnungsannahmen: Wartungsfaktor, Straßengeometrie, Fahrbahnbelag, Berechnungsraster, damit alle Bieter auf derselben Grundlage rechnen.
- Konformität mit dem Erlass vom 27. Dezember 2018: ULR, CEN-Flusscode Nr. 3, Farbtemperatur, flächenbezogene Lichtstromdichte, Betriebszeiten, mit Berechnungsnachweis.
- Photometrische Daten: LDT- oder IES-Dateien jeder Leuchte und eine vom Bieter gelieferte DIALux-Berechnung oder gleichwertige Planung.
- Leuchtenmerkmale: Leuchtenlichtstrom, Leuchteneffizienz in lm/W, mindestens IP65, IK08, Schutzklasse, Überspannungsschutz, Lichtstromerhalt (Lx-Wert bei gegebener Betriebsdauer).
- Steuerung: Dimmprofil, Präsenzerfassung, Schnittstelle (DALI, NEMA oder Zhaga), kompatibel mit einer späteren Fernsteuerung.
- Tragsysteme: Lichtpunkthöhe, Ausleger, Fundament, Windlastberechnung nach NF EN 40, Kompatibilität mit den beibehaltenen Masten.
- Betrieb: Garantiedauer, Ersatzteilverfügbarkeit, Revisionsunterlagen (DOE), Rücknahme und Recycling der demontierten Lampen und Leuchten.
Senden Sie uns Ihre Ausschreibungsunterlagen (DCE) oder Ihre CCTP: Wir antworten mit einer Lichtplanung und einem Angebot aus unseren Sortimenten für die öffentliche Beleuchtung.
