¿Qué grado de protección (IP) para cada espacio?

Actualizado el 7 min de lecturaEquipo técnico Silumen

Para obtener una iluminación fiable y segura, es necesario asegurarse de que esté protegida contra cualquier cuerpo sólido y/o líquido con el que pueda entrar en contacto. Así, la resistencia que debe tener una solución de iluminación depende de su ubicación: una luminaria para exterior, por ejemplo, debe ser más resistente que una bombilla destinada a una estancia sin humedad.

Para un uso seguro, todos los componentes eléctricos de una luminaria deben cumplir la norma europea EN 60529 (que recoge la norma internacional), es decir, la protección contra la penetración (IP = grado de protección). El grado de protección de una luminaria indica, por tanto, su nivel de resistencia frente a la entrada de agentes externos.

Si busca una solución de iluminación en Silumen, el grado de protección es un criterio que debe tener en cuenta para asegurarse de que es compatible con el tipo de espacio que desea iluminar. Para saber más sobre esta norma, le invitamos a leer esta guía.

Baño con indicación del grado de protección Exterior de una casa con indicación del grado de protección

¿Qué es el grado de protección IP?

El grado de protección IP (Ingress Protection) clasifica y describe el nivel de protección que ofrece la envolvente de un aparato eléctrico contra la penetración de cuerpos sólidos y líquidos. El código tiene el formato IP seguido de dos cifras, por ejemplo IP54: la primera cifra indica el nivel de protección contra los cuerpos sólidos (como el polvo) y la segunda, el nivel de resistencia contra la entrada de líquidos. Sin embargo, puede ocurrir que un producto no cumpla ningún criterio de resistencia; en ese caso, la cifra «0» puede sustituirse por la letra X (por ejemplo, IP2X).

La primera cifra de un grado IP (protección contra los cuerpos sólidos) se evalúa en una escala de 0 a 6. La segunda cifra (protección contra los líquidos) se evalúa en una escala de 0 a 8. En ambos casos, cuanto más alta es la cifra, mayor es la protección que ofrece la envolvente del aparato contra los cuerpos sólidos o los líquidos. Así, la norma IP se utiliza para medir la resistencia de un producto al agua y al polvo, lo que ayuda a determinar si puede colocarse en interiores (secos o húmedos), en exteriores o si puede sumergirse. Todas las soluciones de iluminación interior y exterior que encontrará en Silumen.com cuentan con un grado de protección IP.

¿Cómo se determina el grado IP?

Para determinar el grado IP de un producto, es necesario realizar un ensayo de protección contra la penetración. Consiste en exponer el producto a cuerpos sólidos de distintos tamaños, al polvo y al agua (con distintas presiones y direcciones). Así, según el comportamiento del producto en cada fase del ensayo, se determinan las dos cifras de su grado de protección IP.

Durante el ensayo de estanqueidad IP, si los objetos de 1 mm de diámetro no penetran en la envolvente de un aparato eléctrico, pero esta no está protegida contra el polvo, la primera cifra de su grado es 4. Si los chorros de agua con manguera procedentes de todas las direcciones no tienen ningún efecto sobre un producto, pero este no resiste las proyecciones de agua similares a los golpes de mar, su segunda cifra es 5. Por lo tanto, un producto así tendría una protección IP45.

Según la norma EN 60529 mencionada anteriormente, toda luminaria comercializada debe tener un grado de protección IP. Esta certificación garantiza que se han realizado todos los ensayos de resistencia, lo que permite a los compradores instalar su iluminación en el lugar adecuado y con total seguridad (sin tener que hacer ellos mismos los ensayos). Tomemos el ejemplo de la regleta LED 45W de 150 cm con grado IP65 . Su primera cifra, IP6_, garantiza una protección total contra el polvo, mientras que la segunda, IP_5, indica resistencia a los chorros de agua con manguera.

¿Cuáles son los grados de protección IP más habituales?

El grado de protección IP20

El grado IP20 es la protección IP mínima exigida a cualquier tipo de iluminación. Garantiza una manipulación y una instalación seguras de la luminaria, que está protegida contra los cuerpos sólidos de más de 12,5 mm. Por lo tanto, no corre el riesgo de dañarse en caso de contacto involuntario con la mano. Las soluciones de iluminación interior suelen tener protección IP20, ya que se instalan en estancias sin humedad. Es el caso de este pack de 10 bombillas LED E14W IP20 disponible en nuestra web.

El grado de protección IP44

Un grado IP44 confiere una mejor protección contra los cuerpos sólidos y resistencia al agua. Las herramientas finas de 1 mm o más no pueden introducirse en un producto con grado IP44, que además está protegido contra las salpicaduras de agua procedentes de todas las direcciones. Es el caso del aplique de pared LED SMD de 9W IP44, que puede colocar encima del espejo de la ducha.

El grado de protección IP54

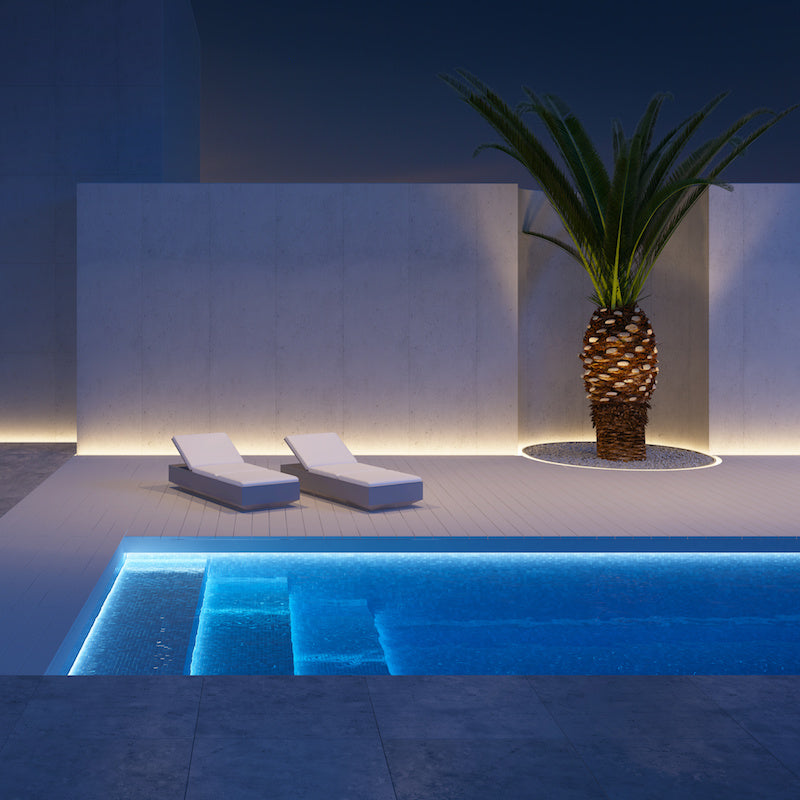

Para obtener protección contra el polvo, se necesita un grado de protección mínimo IP5_. Al igual que el grado de protección IP44 anterior, un producto con grado IP54 tiene la misma resistencia al agua (protegido contra las salpicaduras de agua procedentes de todas las direcciones). Un ejemplo de producto con este grado de protección disponible en Silumen sería la tira LED de 5 m y 24V con grado IP54.

El grado de protección IP65

El grado IP65 suele recomendarse cuando se trata de soluciones de iluminación para exteriores. Además de una protección total contra el polvo, este grado de protección garantiza una mayor resistencia a los chorros de agua con manguera procedentes de todas las direcciones. Por lo tanto, este grado IP asegura el buen funcionamiento de un proyector LED 20W IP65 con detector de movimiento instalado en un jardín descubierto que se riega a menudo.

El grado de protección IP66

Cualquier luminaria IP65 o superior puede instalarse en exteriores (descubiertos). Es el caso de una luminaria como el potente proyector LED 500W IP66 negro Silumen, totalmente protegido contra el polvo y las fuertes proyecciones de agua procedentes de todas las direcciones.

El grado de protección IP67

Si busca una solución de iluminación que pueda sumergirse en el agua, necesita un grado de protección mínimo IPX7. Así, un grado IP67 garantiza el buen funcionamiento del producto sumergido (hasta 1 m durante unos 30 minutos), además de una protección contra el polvo y los cuerpos sólidos de 1 mm o más. El foco LED empotrable de exterior de 10W es un tipo de iluminación con grado IP67 disponible en el catálogo en línea de Silumen.

El grado de protección IP68

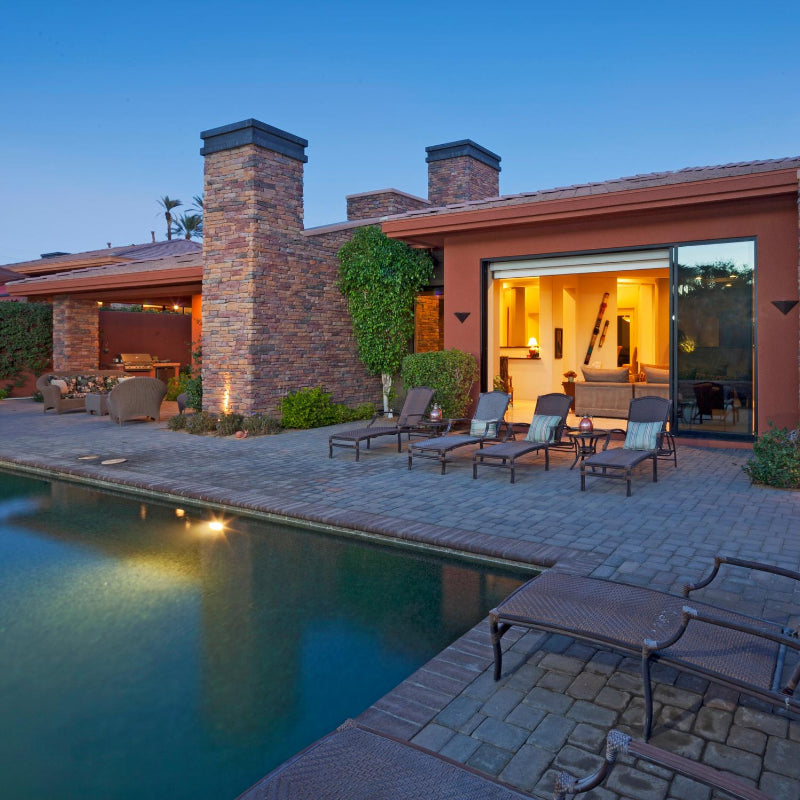

Para una inmersión prolongada o permanente a más de 1 m, es necesario adquirir un producto con grado IP68. Garantiza una estanqueidad total al polvo y una protección contra la inmersión a más de 1 m en las condiciones adicionales especificadas por el fabricante. Por ejemplo, el foco LED IP68 para piscina está pensado para permanecer sumergido en todo momento a más de 1 m.

¿Qué grado de protección elegir según la estancia donde se instala la luminaria?

El grado de protección es, por tanto, un criterio importante para las instalaciones en espacios específicos. A continuación encontrará una tabla que resume los grados de protección mínimos recomendados según el tipo de espacio.

Tipo de espacioIP recomendado
Interior (seco)>IP20
Interior (húmedo)>IP44
Compartimento exterior>IP64
Inmersión total>IP68

Grados de protección para el baño

VolumenSuperficieGrado de protección / protección eléctrica
Volumen 0Interior de la bañera o del plato de duchaIPX7, MBTS 12 V
Volumen 1Por encima del volumen 0, hasta 2,25 m de alturaIPX4, MBTS 12 V o clase II según el caso
Volumen 260 cm alrededor del volumen 1IPX4, clase II
Fuera de volumenMás allá del volumen 2Sin exigencia IPX especial salvo salpicaduras (se recomienda IPX1)

Grados de protección para espacios exteriores

SuperficieGrado de protección
Puertas de entrada / marquesinas>IP23
Fachadas / bajo el tejado>IP44
Empotrados bajo una marquesina>IP65
Totalmente en el exterior>IP66

¿Cómo saber el grado de protección de un producto Silumen?

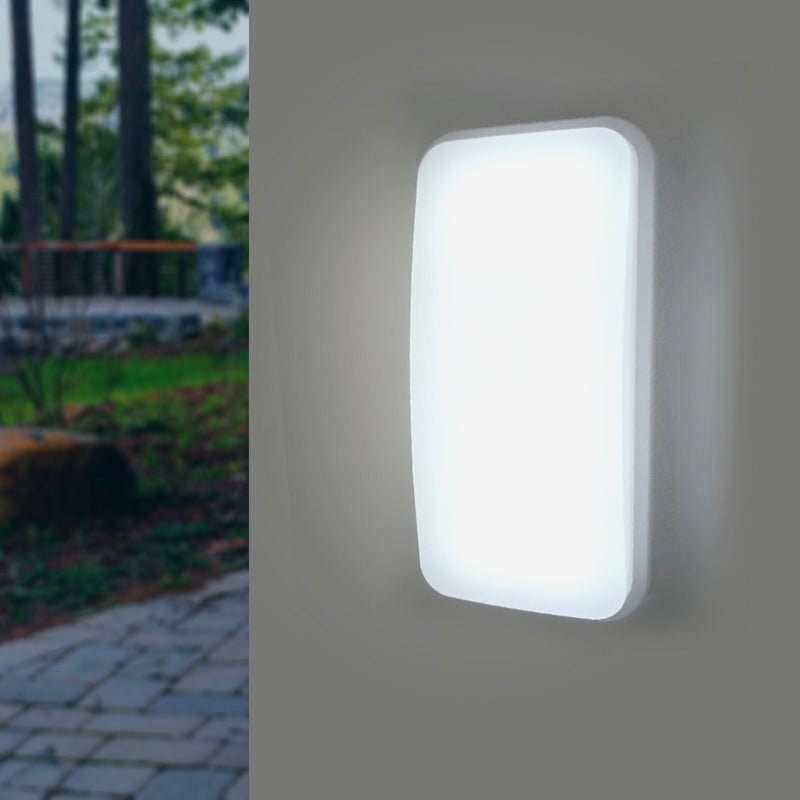

El grado de protección IP de cualquier luminaria disponible en Silumen se indica dos veces en su página de producto. Tomemos el ejemplo del aplique de pared LED IP44 blanco (para 2 bombillas GU10).

El grado de protección del aplique de pared aparece en su nombre y en sus detalles técnicos. Este producto tiene grado IP44: es resistente a los cuerpos sólidos de más de 1 mm y está protegido contra las salpicaduras de líquidos procedentes de todas las direcciones. Puede colocarse en interiores y también encuentra su sitio en una fachada exterior (por ejemplo, junto a la entrada).
