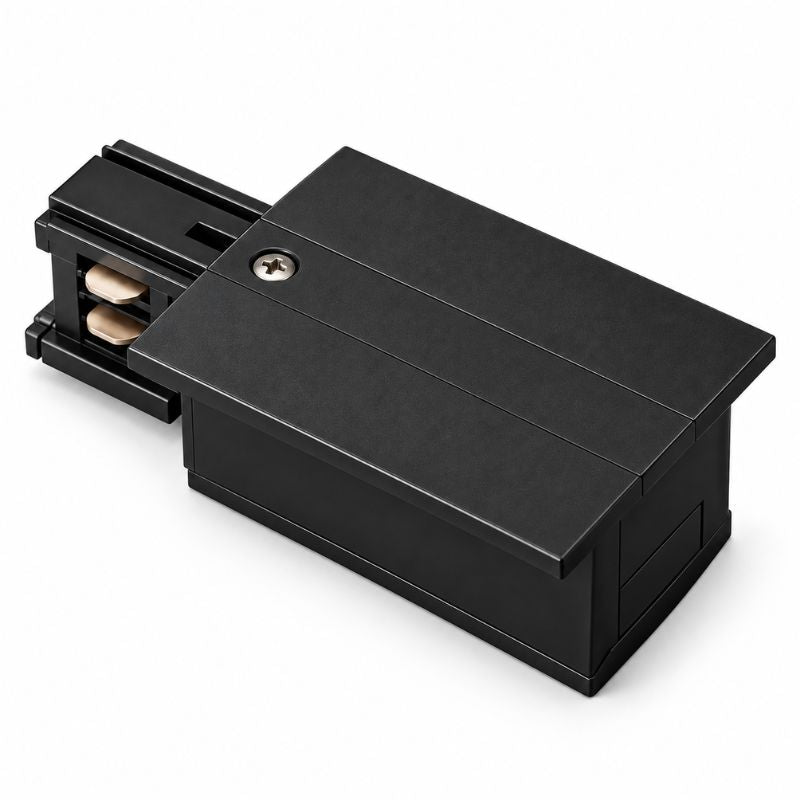

Voedingsconnector voor driefasige inbouwrail, zwart

Zwarte voedingsconnector voor inbouw 3-faserail

Hier komen vijf geleiders binnen: drie fasen, de nulleider en de beschermingsgeleider. Dit eindstuk bepaalt de verdere werking, aangezien de gekozen aansluitvolgorde bepaalt welke groep spots door welke voedingsgroep wordt aangestuurd.

Technische details

• Voeding 220 - 240V, wisselstroom

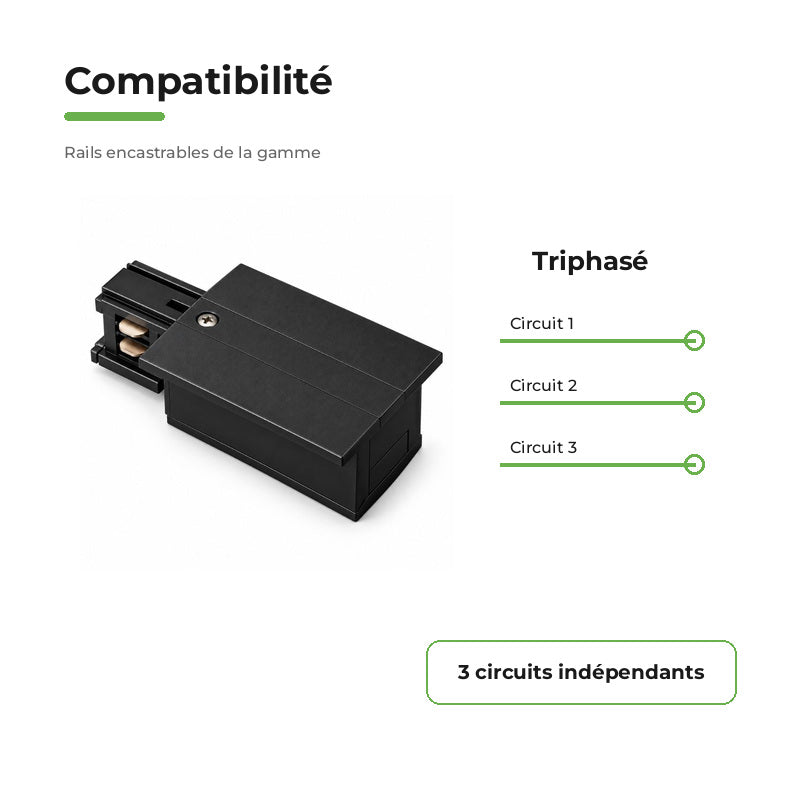

• Compatibel met de inbouw 3-faserails uit het assortiment
• Zwarte afwerking
• Beschermingsklasse IP20 (gebruik binnenshuis, geen bescherming tegen water)
• CE- en RoHS-certificering
• 2 jaar garantie

Functies

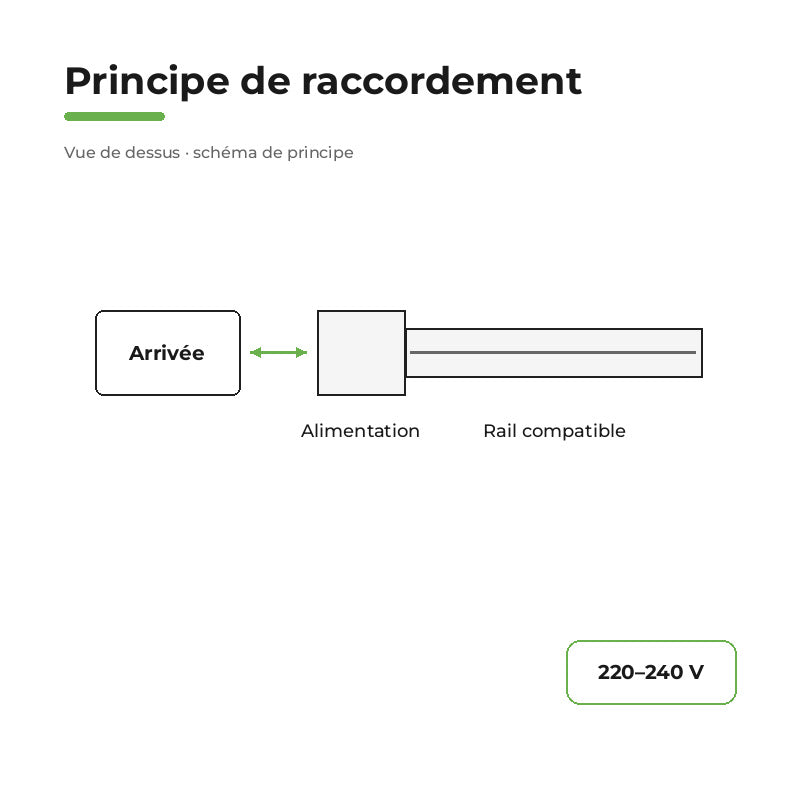

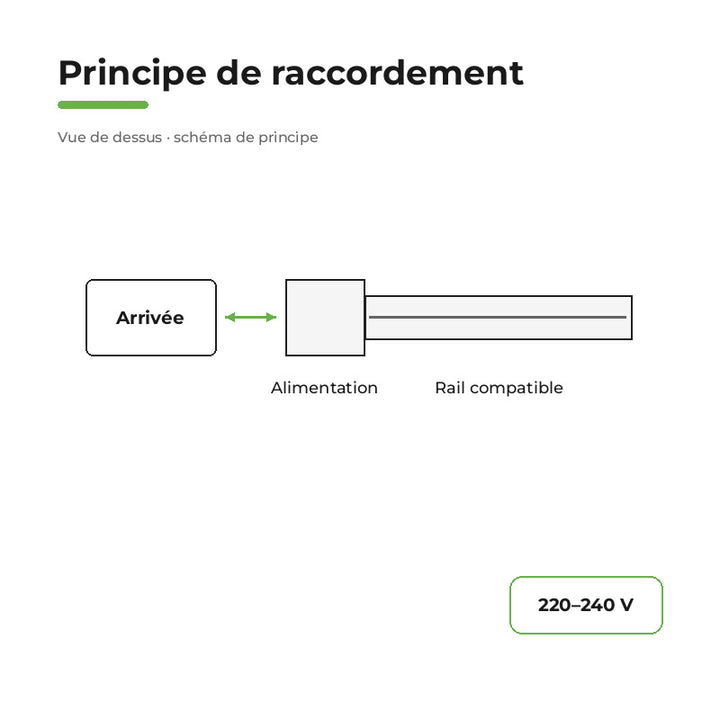

• Interface tussen het 220 - 240V-net en de inbouwmodule voor 3-faserails

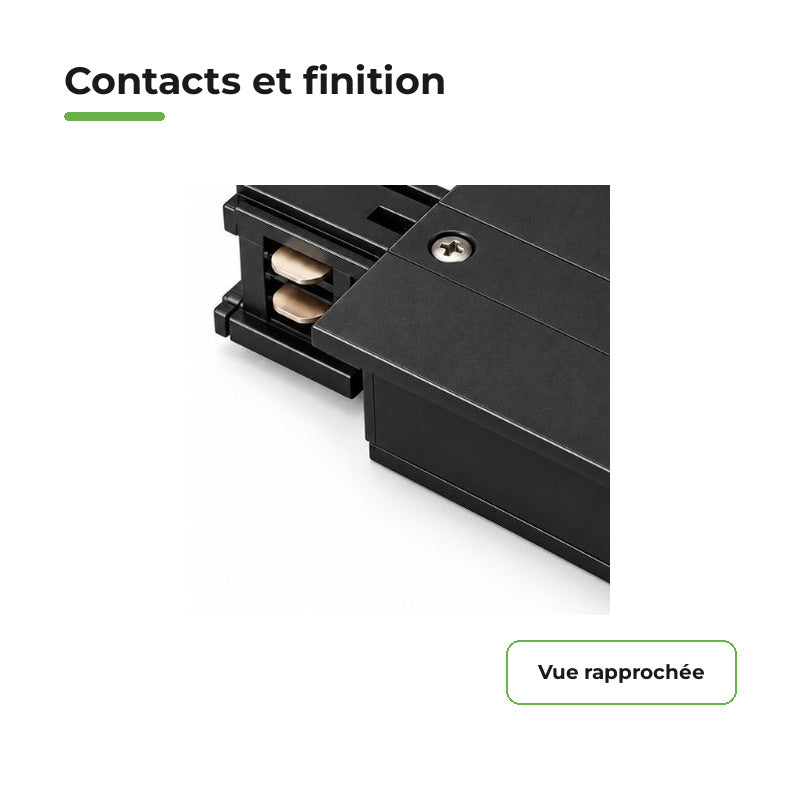

• Drie fasen op afzonderlijke aansluitklemmen, plus nulleider en beschermingsgeleider
• Eindmontage, sluit het uiteinde van het profiel af
• Voedt de volledige rail en de aangesloten modules stroomafwaarts
• Zwarte afwerking, passend bij de modules en connectoren

Installatie

Spanningsloos maken is verplicht. Elke fase moet een eigen voedingsgroep hebben: noteer welke voedingsgroep bij welke aansluitklem hoort en leg dit vast in het opleverdossier; deze informatie is nodig om de spots toe te wijzen. Draai de aansluitingen met het voorgeschreven aanhaalmoment vast, controleer de continuïteit van de beschermingsgeleider en schuif het onderdeel vervolgens in het uiteinde van de module.

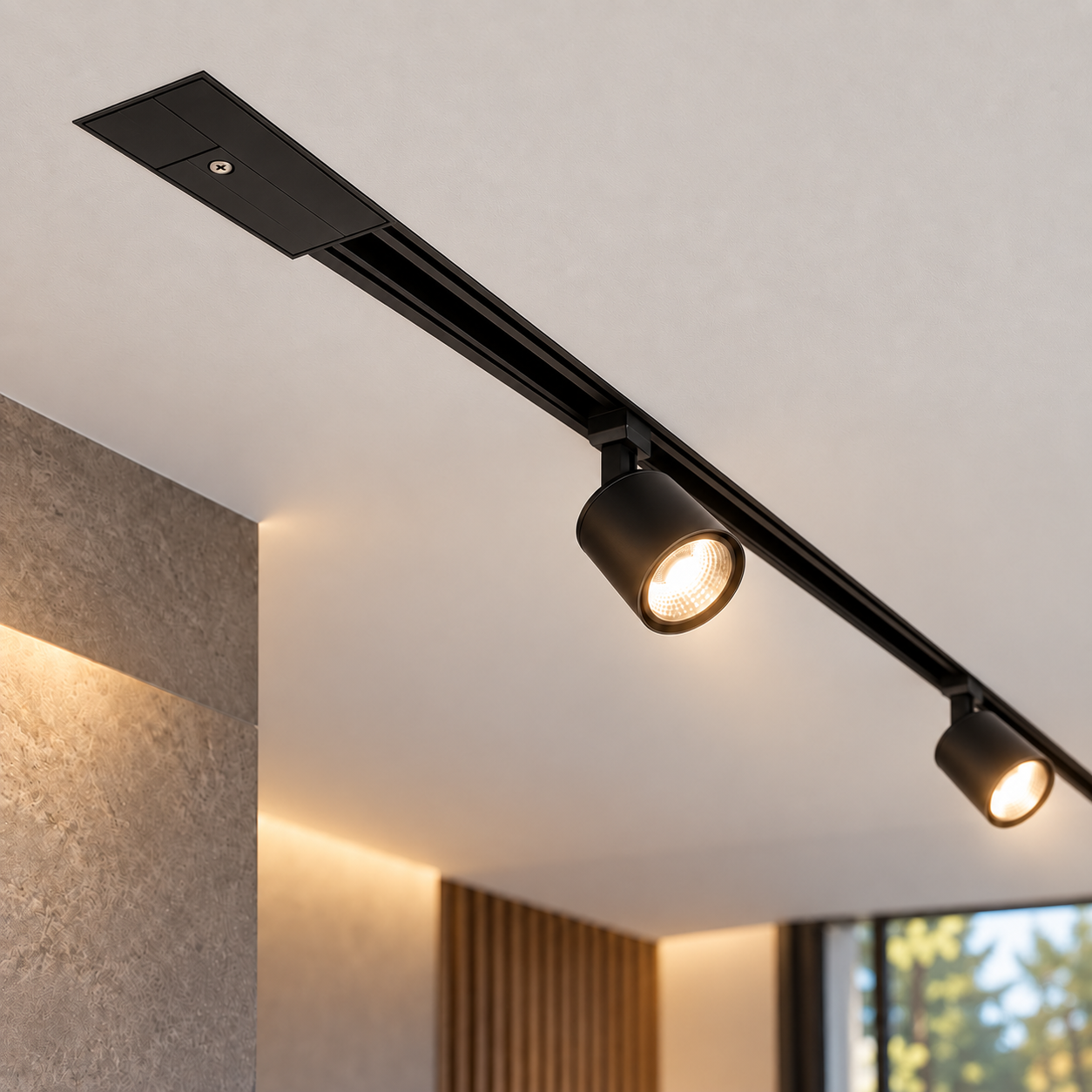

Waar gebruikt u deze voedingsconnector?

Eén voeding per 3-faserail, ook wanneer meerdere modules met elkaar zijn verbonden. De connector wordt aan de kant van de bestaande elektrische leiding geplaatst. Droge binnenruimtes, IP20.
