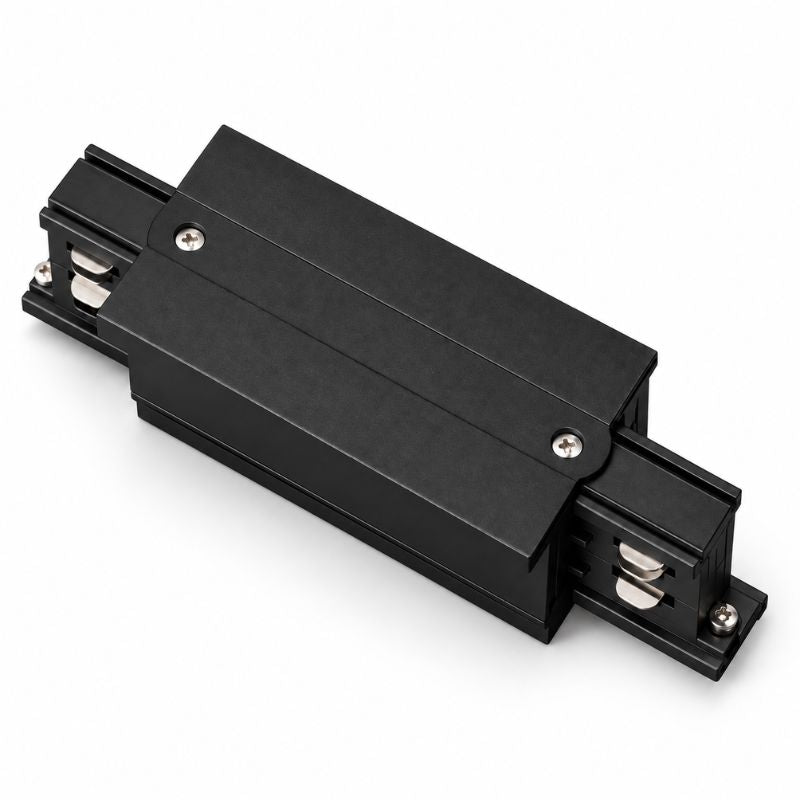

Rechte connector voor driefasige inbouwrail, zwart

Rechte connector voor zwarte inbouwbare driefasenrail

Een driefasenlijn verlengen komt neer op drie circuits verlengen zonder ze onderling te verwisselen. Deze rechte verbinding neemt de vijf geleiders van de geplaatste zwarte module over en geeft ze door aan de volgende, waarbij de toewijzing van de circuits over de hele lijn behouden blijft.

Technische details

• Voeding 220 - 240V, wisselstroom

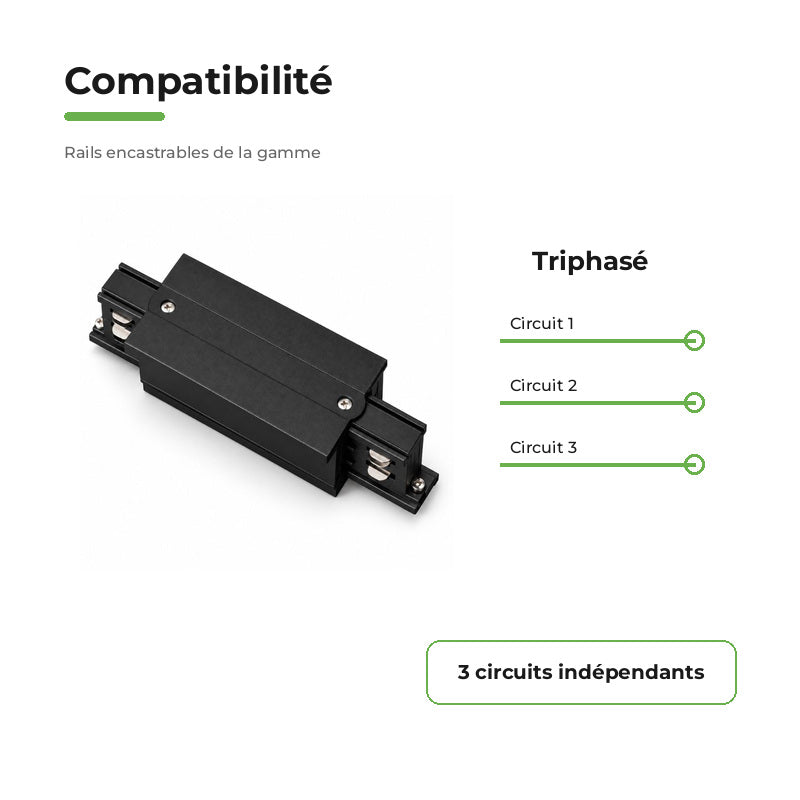

• Compatibel met de driefasen-inbouwrails uit het assortiment

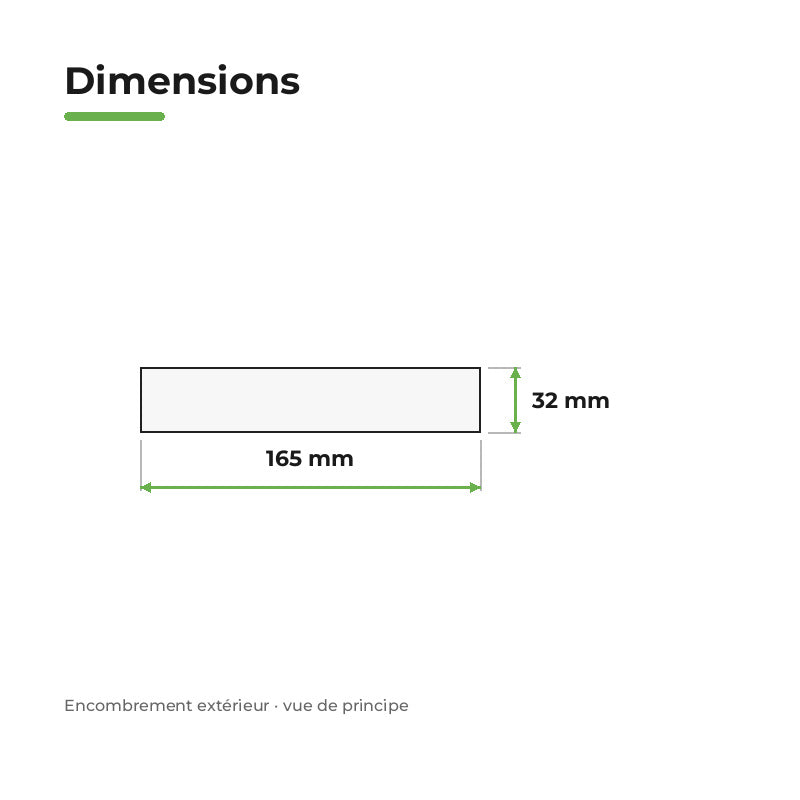

• Afmetingen: 16,5 x 3,2 cm
• Zwarte afwerking
• Beschermingsgraad IP20 (gebruik binnenshuis, geen bescherming tegen water)
• CE- en RoHS-certificering
• 2 jaar garantie

Functies

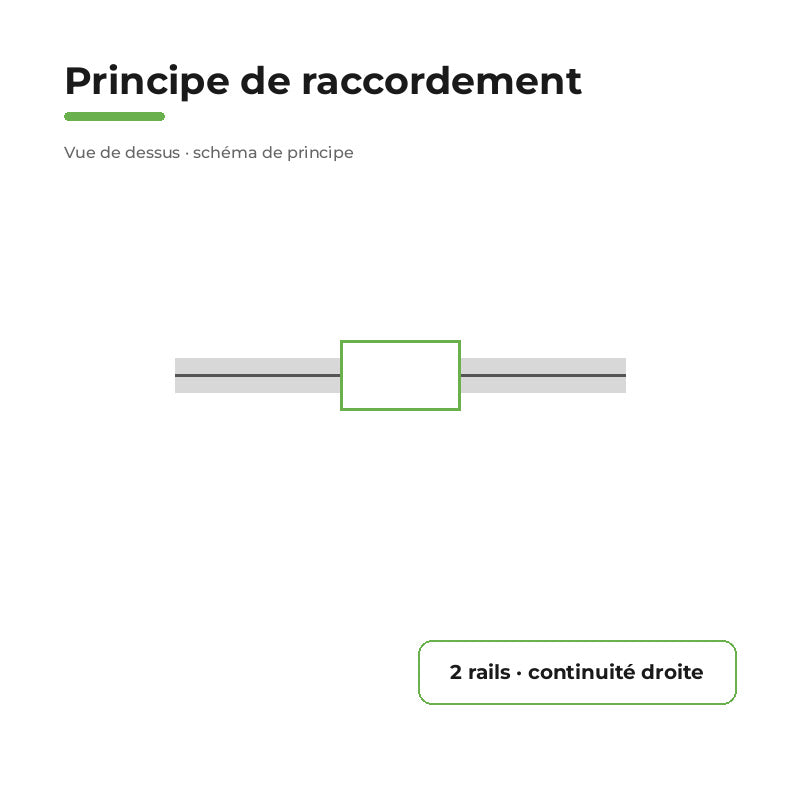

• Rechte verbinding tussen driefasen-inbouwmodules

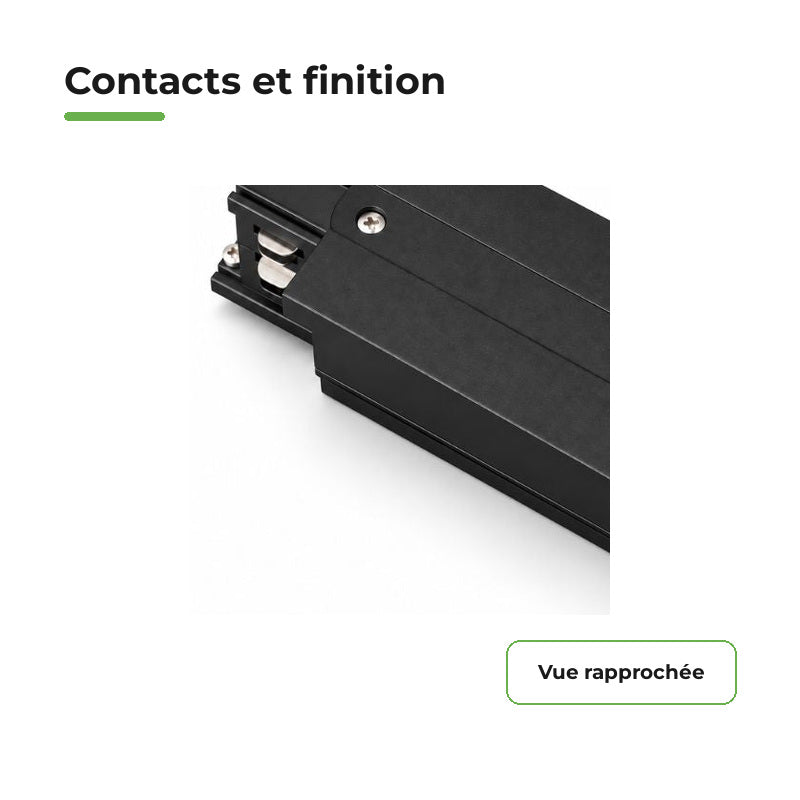

• Doorverbinding van de drie fasen, de nulleider en de beschermingsgeleider
• Toewijzing van de circuits blijft behouden over de hele lijn
• Langwerpige behuizing van 16,5 x 3,2 cm
• Zwarte afwerking, sluit aan op de modules

Installatie

Schakel de stroom uit en vergrendel deze. Steek de verbinding volledig in en plaats vervolgens de volgende module, waarbij u strikt de markeringen volgt. Bij driefasenspanning verschuiven de fasen bij verwisseling en wordt de toewijzing van de spots over de rest van de lijn verstoord. Test de drie circuits op de toegevoegde module voordat u het plafond sluit.

Waar gebruikt u deze rechte connector?

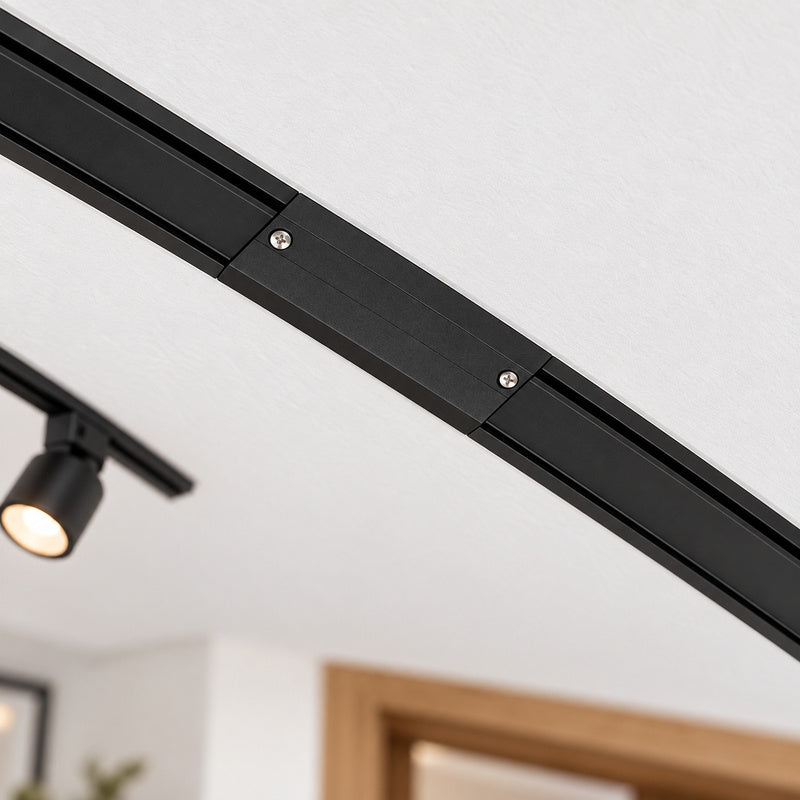

Grote winkels, winkelgalerijen, expositiehallen, restaurants: elke driefasenlijn die langer is dan één module. Droge binnenruimtes, IP20.
