Comment remplacer un tube néon par un tube LED ?

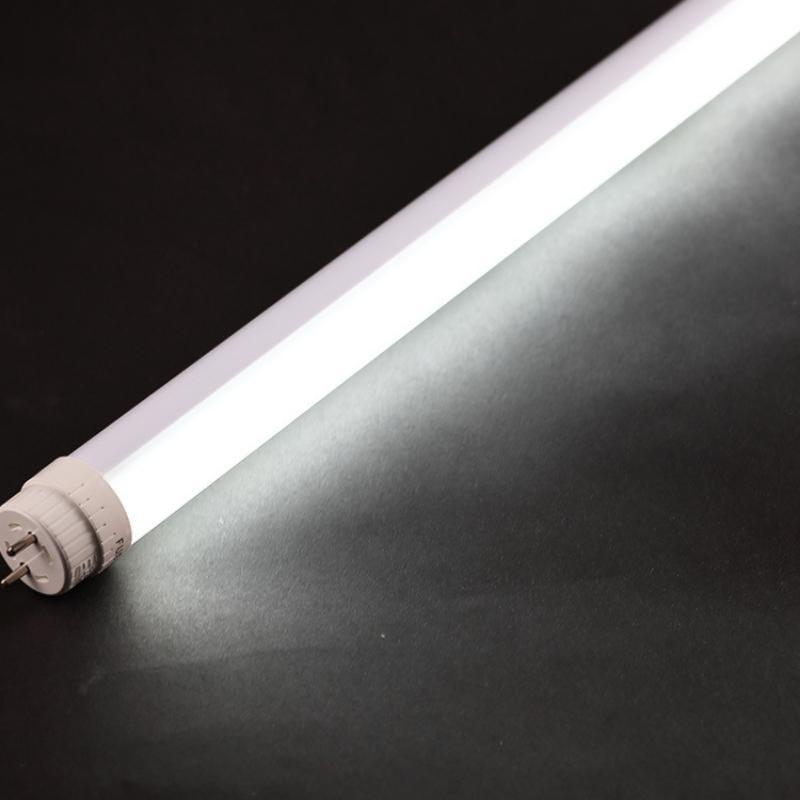

Avant de modifier votre installation, identifiez le type de tube LED que vous allez installer, car cela détermine le branchement à réaliser. En effet, on distingue :

• Tube LED alimenté des deux côtés : la phase est connectée d’un côté du tube et le neutre de l’autre, exactement comme sur un tube fluorescent classique. Ce type, dit bipolaire ou bipointe, possède une alimentation répartie sur ses deux extrémités.

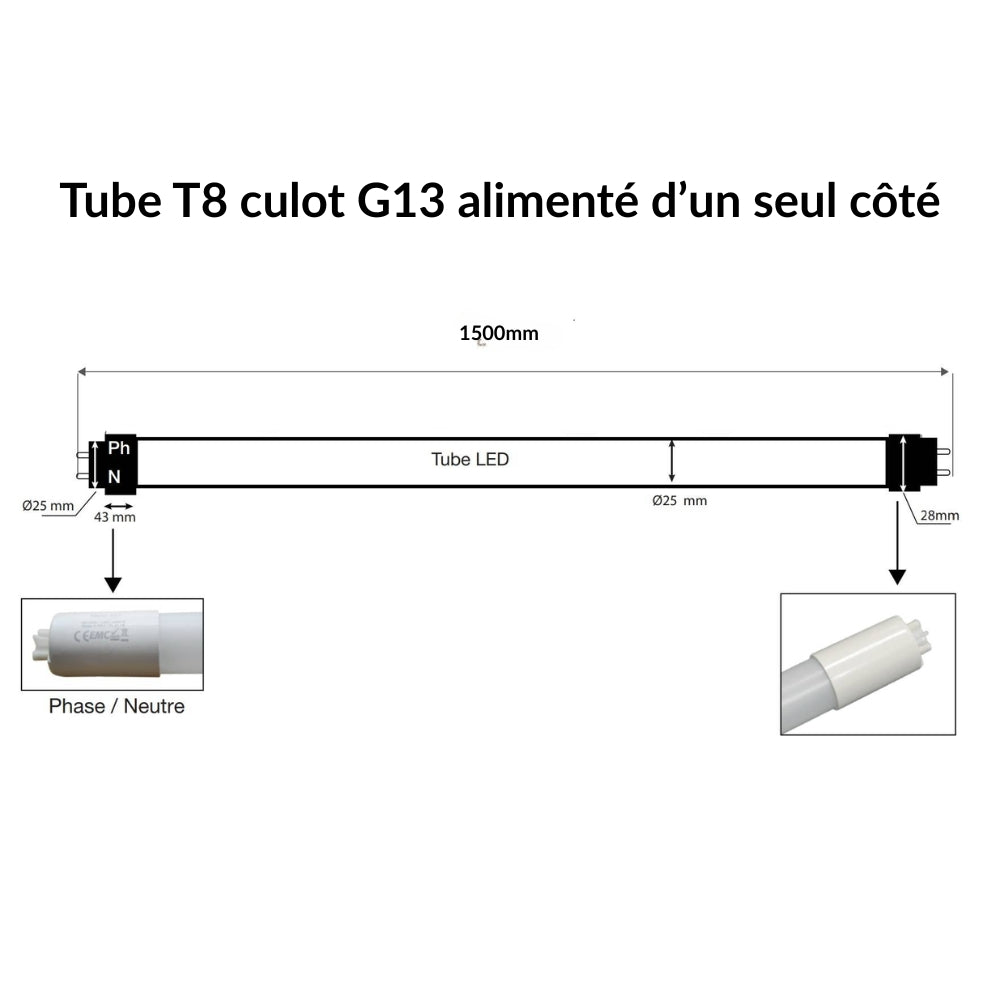

• Tube LED alimenté par un seul côté : la phase et le neutre doivent être connectés aux deux broches du même côté du tube, l’autre côté n’étant pas alimenté. Ce type, dit monopolaire ou monopointe, est souvent considéré plus sûr car un seul côté du tube est sous tension – mais attention au sens d’installation lors de la mise en place.

Assurez-vous de connaître le type de votre tube LED (indiqué sur le tube ou sa notice), afin de recâbler correctement la réglette. Un tube alimenté d’un seul côté comporte souvent un marquage indiquant le côté à brancher au secteur. En cas d’erreur (tube inversé), le tube LED ne s’allumera pas : il suffira de le retourner.

Si vous utilisez un nouveau support conçu pour les tubes LED, comme nos réglettes pour tube LED T8, l’installation est simplifiée. Aucune modification de câblage n’est nécessaire car ces réglettes sont dépourvues de ballast : le tube LED se branche directement sur le 230 V. Voici comment procéder :

• Montage de la réglette : fixez la nouvelle réglette LED à l’emplacement désiré et raccordez-la au réseau électrique (phase et neutre) conformément aux instructions du fabricant et aux normes en vigueur.

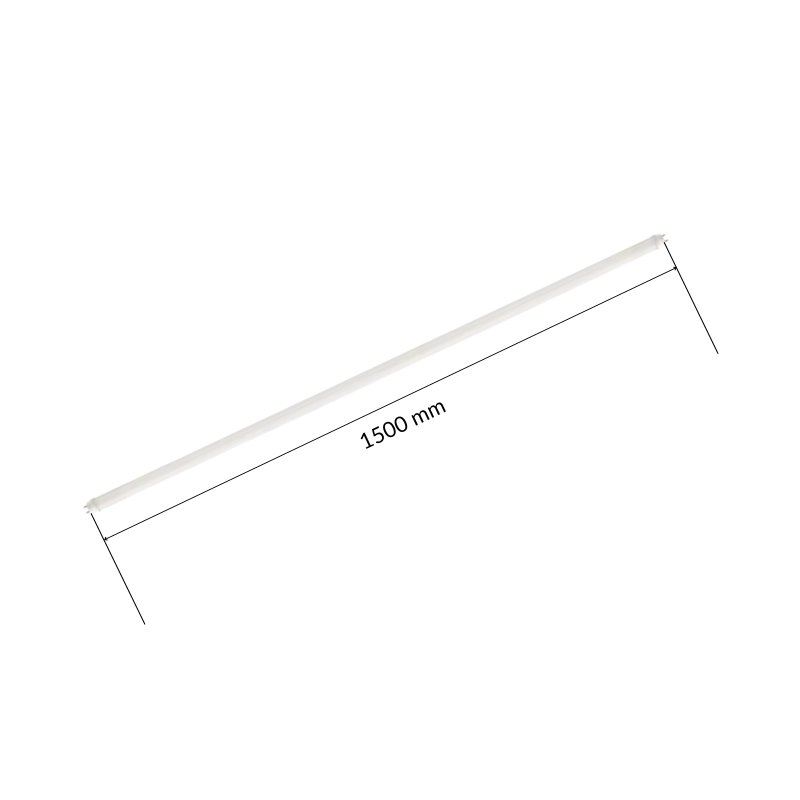

• Compatibilité du tube : avant d’insérer le tube, assurez-vous que la réglette est compatible avec votre tube LED. Vérifiez notamment le type d’alimentation supporté par la réglette (certains supports sont câblés pour tubes alimentés d’un seul côté, d’autres pour deux côtés). Utilisez une réglette adaptée au format : tube LED T8 (culot G13) ou tube LED T5 (culot G5).

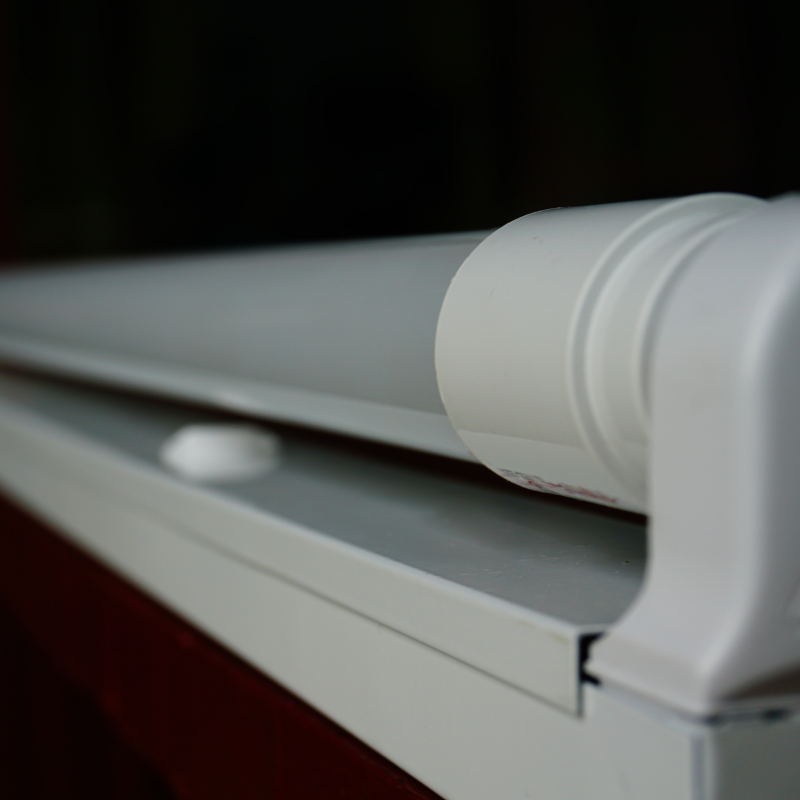

• Insertion du tube LED : placez le tube LED en alignant ses broches avec les douilles, puis tournez-le d’environ un quart de tour jusqu’à verrouillage. Respectez bien les polarités ou le sens d’alimentation indiqués sur le tube.

Mise sous tension : rétablissez le courant et allumez. Le tube LED doit s’allumer instantanément. Vérifiez que les connexions sont solides et qu’aucun scintillement anormal n’apparaît.

Ce schéma montre comment les fils auparavant reliés au ballast sont redirigés vers les douilles du tube LED. Nous détaillons ci-dessous la procédure à suivre étape par étape pour réaliser cette modification en toute sécurité.

La plupart du temps, vous pouvez réutiliser votre ancien luminaire fluorescent pour y installer le tube LED, à condition d’en modifier le câblage interne. Il faut supprimer le ballast (et le starter s’il y en a un) afin d’alimenter directement le tube LED sur le réseau.

Suivez les étapes suivantes :

1. Coupez l’alimentation électrique. Avant toute intervention, coupez le courant au niveau du disjoncteur général pour éviter tout risque d’électrocution. Vérifiez avec un testeur que le circuit du luminaire n’est plus sous tension. Le respect des normes de sécurité (par exemple la NF C 15-100) est primordial.
2. Retirez l’ancien tube fluorescent. Démontez le tube « néon » usagé en le faisant pivoter d’un quart de tour, jusqu’à aligner ses broches avec les encoches des douilles, puis tirez-le délicatement. Recyclez-le en déchèterie (les tubes fluorescents contiennent du mercure).
3. Enlevez le starter (s’il existe). S’il y a un starter (petit cylindre amovible), dévissez-le et retirez-le. Il n’est pas nécessaire avec un tube LED et doit être supprimé du circuit.

4. Shuntez le ballast et modifiez le câblage. Il s’agit de contourner le ballast afin que le tube LED soit alimenté en direct par la phase et le neutre du secteur. Procédez ainsi :
   • Débranchez le ballast : repérez le ballast (boîtier rectangulaire) et déconnectez les fils d’entrée et de sortie qui y sont raccordés. Vous pouvez aussi le retirer si l’accessibilité le permet.
   • Rebranchez les fils en direct : connectez les fils d’alimentation directement aux douilles du tube LED, en contournant le ballast.
     — Tube LED alimenté des 2 côtés : reliez la phase aux deux broches d’une extrémité et le neutre aux deux broches de l’autre extrémité.
     — Tube LED alimenté par 1 seul côté : reliez la phase et le neutre aux deux broches de la même douille (généralement repérée) et laissez l’autre côté non connecté. Utilisez des bornes / dominos appropriés.
   • Isolez les connexions : après branchement, isolez soigneusement toutes les connexions (dominos, ruban isolant, gaines thermo) pour prévenir tout contact ou court-circuit.
   • Option : vous pouvez retirer physiquement le ballast ou le laisser en place déconnecté. L’essentiel est qu’il soit hors circuit et qu’aucun fil ne reste exposé.
