Guide : le branchement de spots en série

Les spots LED au plafond sont la nouvelle tendance d’éclairage incontournable du moment. Ils répartissent équitablement la lumière d’éclairage pour un rendu à la fois économique et hautement performant. Toutefois, avant d’en arriver là, il est nécessaire de brancher lesdits spots en série. En effet, il ne s’agit pas uniquement d’installer un seul spot LED, mais toute une rangée, voire plusieurs, savamment disposés, sur le même circuit.

Le montage en série de plusieurs spots LED est un bricolage raisonnablement à la portée de tous. Nul besoin d’être un électricien accompli, bien qu’un minimum d’expérience et de notion en la matière soit requis pour s’assurer de bien s’en sortir. Les âmes de bricoleurs et férus de DIY ne devraient rencontrer aucune difficulté dans l’installation et le branchement de plusieurs spots encastrables en série.

Quel est l’intérêt de brancher plusieurs spots ?

Les spots LED sont des luminaires modernes qui sont à la fois subtils, décoratifs, performants et économiques. Cette solution d’éclairage réunit à elle seule tous les points positifs d’un luminaire exceptionnel. Toutefois, suivant le modèle choisi, certains spots LED intérieurs ne débloquent leur plein potentiel que s’ils sont installés à plusieurs. Il est donc nécessaire de brancher ses spots LED en série pour mettre pleinement à profit la performance de ce luminaire et obtenir un rendu d’éclairage satisfaisant. Ce mode d’installation est également intéressant d’un point de vue pratique. En effet, la commande des spots montés à plusieurs sur le même circuit est ainsi centralisée avec un nombre limité d’interrupteurs, de quoi harmoniser l’éclairage de votre intérieur.

Le matériel nécessaire pour brancher des spots LED en série

L’installation, le branchement et le raccordement de plusieurs spots LED en série sont des tâches qui ne s’improvisent pas, mais se préparent minutieusement. Comme toutes activités de bricolage à la maison, il vous est nécessaire de vous équiper convenablement pour mener à bien le branchement de plusieurs spots.

Dans la pratique, pour brancher des spots LED en série, en partant du principe que l’interrupteur et l’alimentation électrique du réseau sont déjà en place, vous allez avoir besoin :

- Des spots LED encastrables en question : ils sont généralement composés d’un support, d’une ampoule LED, d’un culot et d’un passe-câble, à moins que vous n’ayez opté pour des spots LED extra-plats, au design légèrement différent.

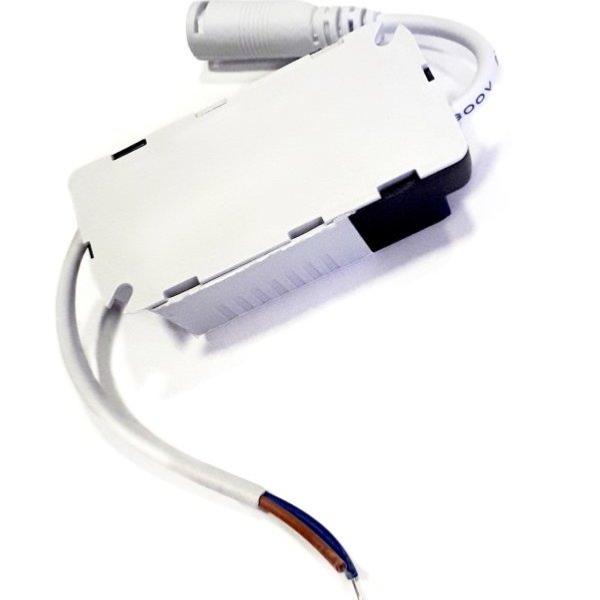

- D’un transformateur basse tension à la bonne puissance électrique p : choisissez le bon transformateur pour l’alimentation de votre montage de spots en série en additionnant les puissances des spots à raccorder sur le même circuit, et en veillant à ajouter une marge de sécurité.

- D’une pince coupante et d’une pince à dénuder.

- D’une scie à cloche, pour pratiquer les ouvertures circulaires dans le faux plafond qui va servir à encastrer les spots.

- D’un câble électrique ou, à défaut, de deux fils électriques séparés de section 1,5 mm² (une phase et un neutre) : prévoyez une certaine longueur selon la taille de l’installation.

- Des gaines de protection pour les fils électriques : cet élément n’est pas forcément nécessaire si vous optez pour un câble électrique déjà gainé.

- D’une boîte de dérivation.

- D’un lot de dominos ou des bornes de connexion Wago (dans cet exemple, nous allons utiliser des Wago 3 pôles).

- D’un tournevis plat.

- Des spots LED encastrables en question : ils sont généralement composés d’un support, d’une ampoule LED, d’un culot et d’un passe-câble, à moins que vous n’ayez opté pour des spots LED extra plats, au design légèrement différent.

- D’un transformateur basse tension à la bonne puissance électrique p : choisissez le bon transformateur pour l’alimentation de votre montage de spots en série en additionnant les puissances des spots à raccorder sur le même circuit, et en veillant à ajouter une marge de sécurité.

- D’une pince coupante et d’une pince à dénuder.

- D’une scie à cloche, pour pratiquer les ouvertures circulaires dans le faux plafond qui va servir à encastrer les spots.

Comment procéder au branchement à proprement parler de plusieurs spots LED ?

Le montage en série des spots LED est un type d’installation dans lequel tous les spots sont reliés entre eux et branchés à l’alimentation par l’intermédiaire d’un seul câble électrique. Concrètement, la charge électrique traverse le circuit dans un seul chemin et alimente les spots LED au passage. Le branchement en série des spots LED, à proprement parler, est conseillé dans certains cas, notamment pour des LED allant de 350 mA à 1050 mA.

Une fois tous les matériels nécessaires à l’installation et au montage de vos spots LED réunis, vous voilà fin prêt à entamer le cœur de la tâche. Toutefois, il n’est pas nécessaire de se précipiter. Pensez dans un premier temps à couper l’arrivée électrique, le temps de l’intervention sur le réseau domestique, pour éviter tout risque d’électrocution. Dès lors, la prochaine étape dans votre mission « brancher vos spots LED en série » consiste à préparer le terrain. Il s’agit, entre autres, de déterminer l’emplacement des spots LED au plafond, mais encore faut-il savoir combien il vous en faut !

Déterminer le nombre de spots à installer

Le manuel d’installation fourni dans votre spot LED encastrables 5W ne vous indique pas de manière explicite le nombre de spots que vous pouvez installer dans une pièce. Ce détail est déterminé au cas par cas, en fonction de plusieurs critères, dont la dimension de la pièce à éclairer et son besoin en termes de luminosité. Le nombre de spots LED à brancher en série varie également en fonction de la puissance et du flux lumineux du modèle choisi.

Arbitrairement, plus une pièce est grande, plus son besoin en éclairage est élevé. En outre, le niveau de l’éclairement lumineux par mètre carré (lux) recommandé varie d’une pièce à l’autre. La taille et la nature de la pièce vont vous aider à déterminer le nombre de spots à brancher en série dans celle-ci. Par exemple, un salon a besoin de 300 lux (300 lumens/m²) pour être une pièce fonctionnelle. Une cuisine nécessite 250 lux pour une bonne visibilité tandis que la chambre, la salle de bain et le couloir se contentent de 150 lux. À partir de cette donnée, vous pouvez déduire le nombre idéal de spots LED à installer selon la superficie de la pièce. Ainsi, dans une chambre de 20 m², vous allez avoir besoin de :

20 m² x 150 lux = 3000 lumens

Si vous optez pour des spots LED étanches encastrables de 5W pour l’installation, sachant que 1W équivaut 100 lumens, le nombre de spots LED à installer en série est calculé comme suit :

3000 lumens/(5W x 100 lumens) = 6 spots LED.

Vérifier le nombre minimum et maximum de spots sur l’alimentation

Le branchement de plusieurs spots LED en série sur un circuit dans une pièce est régi par la norme NF C 15-100. Concrètement, au-delà de déterminer le nombre de spots à brancher, vous devez veiller à ne pas dépasser la puissance maximale de l’alimentation. La norme d’installation stipule qu’un circuit d’éclairage, d’environ 2200VA (courant alternatif à 220V protégé par un disjoncteur de 10A) peut supporter un maximum de 8 points lumineux. Dans le cas des spots LED, un spot lumineux équivaut 300 VA, soit environ 50 spots LED carrés de 6W sur un même circuit. Toutefois, comme votre installation sera équipée d’un transformateur basse tension pour alimenter les spots LED en courant continu, la puissance de cet élément servira à déterminer le nombre maximum pour le branchement de spots en série.

Les étapes de branchement des spots LED en série

Vous voilà fin prêt à vous lancer dans l’installation de vos spots LED, après avoir réuni les équipements nécessaires, déterminer le nombre de spots à installer et le type de branchement à effectuer. Pour cette installation, nous allons opter pour un montage en série des spots LED et procéder dans l’ordre suivant :

• Dans un premier temps, installez le transformateur basse tension au niveau de l’alimentation. Pour ce faire, connectez la phase (généralement rouge) et le neutre (fil bleu) de l’arrivée électrique à l’entrée du transformateur. Vous allez ensuite raccorder deux fils 1,5 mm² de couleurs différentes, que vous aurez préalablement découpés, au premier spot LED grâce à une borne de connexion. Pour ce faire, passez les fils dans une gaine de protection qui passe par-dessus le faux plafond et aboutit à l’emplacement du premier spot et procédez au raccordement après avoir dénudé les fils.
• Le raccordement au niveau du premier spot se fait comme suit : la phase du transformateur est branchée au (+) du spot dans la borne de connexion 3 pôles et le neutre est enfiché dans le pôle du milieu. Comme il s’agit d’un branchement parallèle, les spots doivent être reliés entre eux. Vous allez donc découper deux autres fils et connecter la phase du nouveau fil au (-) du spot (le neutre se branche encore une fois dans le pôle du milieu).
• Tirez la phase reliée au (-) du premier spot, et son neutre, vers l’emplacement du second spot en passant les fils par une autre gaine de protection qui aboutit au second spot et reproduisez les mêmes opérations que ci-dessus : la phase se connecte au (+) du second spot, le neutre va dans le pôle du milieu, la phase d’un troisième fil vient se brancher à la borne (-) du spot et part vers le (+) du troisième spot.
• Au niveau du dernier spot du montage en série, pour boucler le circuit, vous devez relier le neutre du dernier câble à la borne (-) du dernier spot.

Notez que les fils terre ne sont pas nécessaires pour le branchement de plusieurs spots encastrables.

• Une fois les raccordements faits, il ne vous reste plus qu’à encastrer les supports pour spots encastrables dans l’ouverture prévue à cet effet, puis à mettre en place l’ampoule LED et la bague de fixation (pour les modèles qui se désolidarise) et le tour est joué !
• Vérifiez si le courant passe bien dans le circuit en rétablissant l’alimentation et en allumant l’interrupteur.

Les bons réflexes lors de l’installation de spots LED en série

Tout compte fait, le montage de plusieurs spots LED en série sur un même circuit s’est avéré relativement simple. Toutefois, certains détails, portant notamment sur la sécurité, l’isolation et l’étanchéité de l’installation, sont à regarder de près. En effet, bien qu’il s’agisse d’une installation intérieure, l’installation se doit d’être étanche et convenablement isolée. De même, assurez-vous que l’écart entre les spots encastrés dans le faux plafond et le plafond soit suffisamment important (au moins 10 cm) pour permettre une bonne circulation d’air. Enfin, pour des questions de sécurité, pensez à utiliser un dissipateur thermique ou un capot de protection pour séparer vos spots de l’isolant si vous en avez un entre le plafond et le faux plafond.

Comment choisir les meilleurs modèles de spots LED à brancher ?

Selon que vous souhaitez une certaine température d’éclairage, une certaine couleur de luminaires pour compléter votre décoration ou des formes en particulier, le modèle de spots LED que vous allez choisir pour votre intérieur varie selon vos goûts et préférences. Chez Silumen, nous vous proposons tout un catalogue de modèles différents et variés, aussi esthétiques et performants les uns que les autres. Orientez votre choix du meilleur modèle de spots LED à brancher en série chez vous en fonction de :

• L’intensité de l’éclairage ;
• La puissance du luminaire, un détail déterminant dans la définition du nombre maximum de spots qu’il est possible d’installer ;
• L’angle d’éclairage : plutôt spots fixes ou spots orientables ?
• La couleur et le matériau de finition des spots.
