Classes NF EN 13201 : M, C et P selon l'usage
La NF EN 13201 découpe l'espace public en classes d'éclairage. Chaque classe fixe des valeurs minimales à maintenir pendant toute la vie de l'installation, pas seulement à la mise en service.
- Classes M (M1 à M6) : voies où le trafic motorisé domine, à vitesse moyenne ou élevée. Critère : la luminance de la chaussée, de 2 cd/m² en M1 à 0,3 cd/m² en M6.
- Classes C (C0 à C5) : zones de conflit (carrefours, giratoires, traversées piétonnes sur voie circulée). Critère : l'éclairement moyen, de 50 lux en C0 à 7,5 lux en C5.
- Classes P (P1 à P6) : piétons, cyclistes, rues résidentielles à faible vitesse, places, chemins. Critère : l'éclairement moyen et minimal.
La classe se choisit avec la méthode du CEN/TR 13201-1 : vitesse, trafic, mixité des usagers, stationnement, luminosité ambiante, reconnaissance des visages. Une même rue peut relever de deux classes : M sur la chaussée, P sur les trottoirs.
| Classe | Éclairement moyen maintenu (lux) | Éclairement minimal maintenu (lux) | Usage indicatif |
|---|---|---|---|
| P1 | 15 | 3 | Centre-ville très fréquenté, rue commerçante animée |
| P2 | 10 | 2 | Place, parvis, rue commerçante |
| P3 | 7,5 | 1,5 | Rue résidentielle fréquentée, piste cyclable urbaine |
| P4 | 5 | 1 | Rue résidentielle calme, lotissement |
| P5 | 3 | 0,6 | Cheminement peu fréquenté, abords de bâtiment |
| P6 | 2 | 0,4 | Chemin rural, voie verte peu utilisée |
Source : NF EN 13201-2, classes P (valeurs maintenues). Usages indicatifs Silumen : la classe se justifie par la méthode CEN/TR 13201-1.

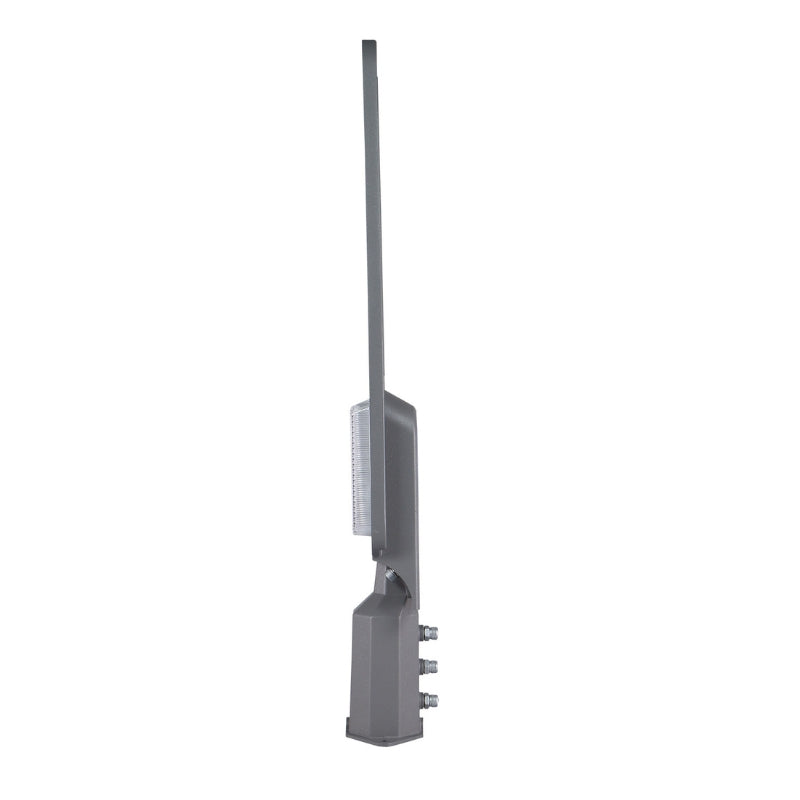

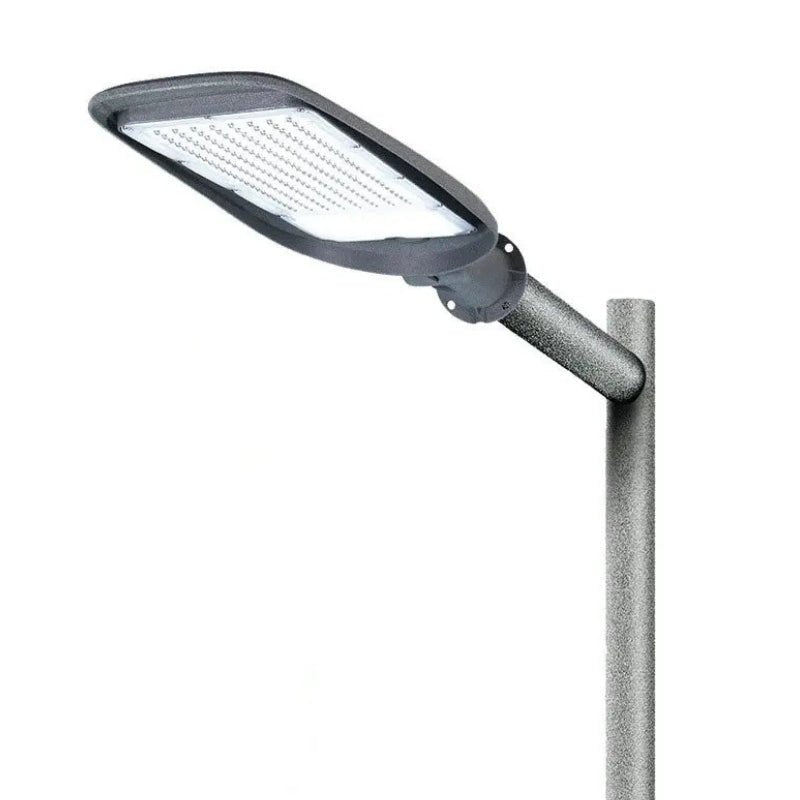

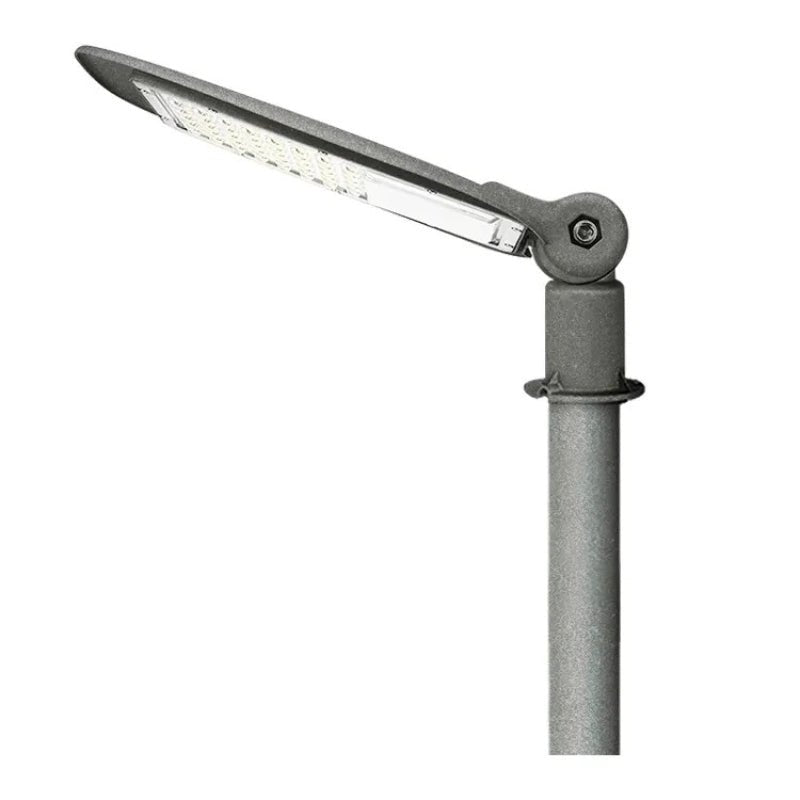

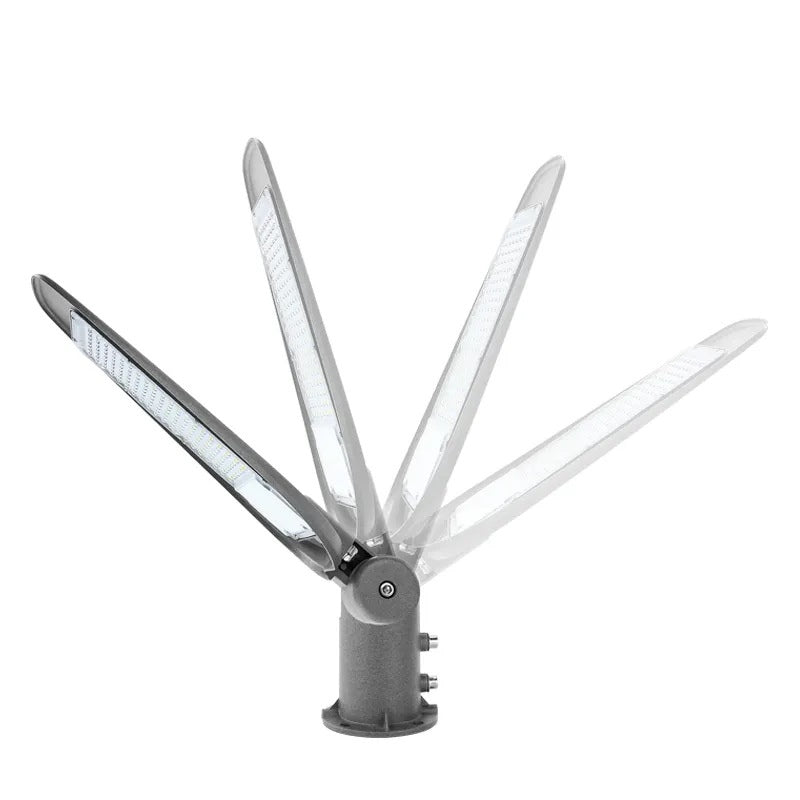

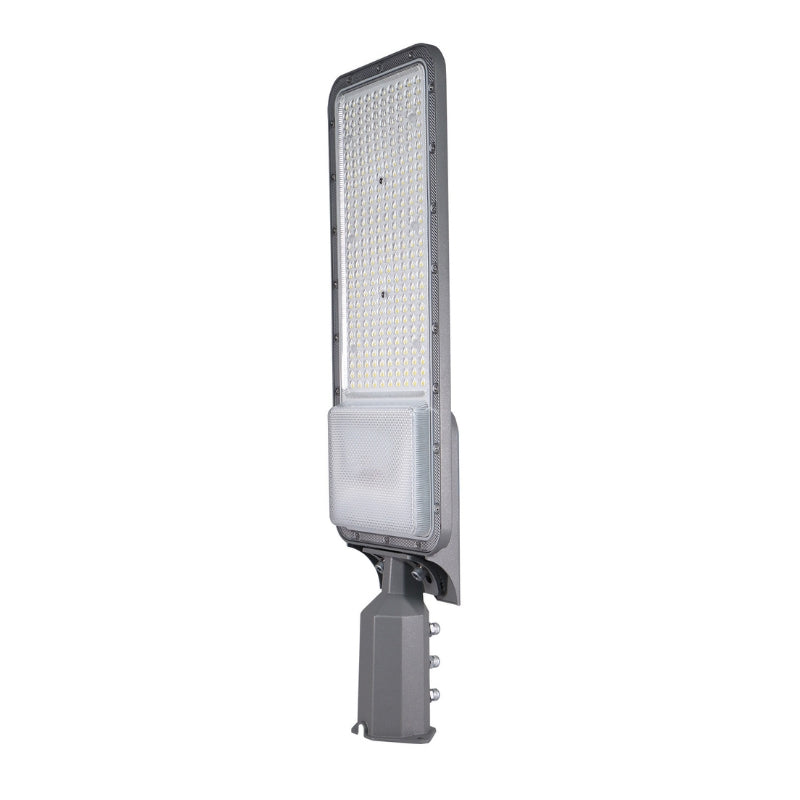

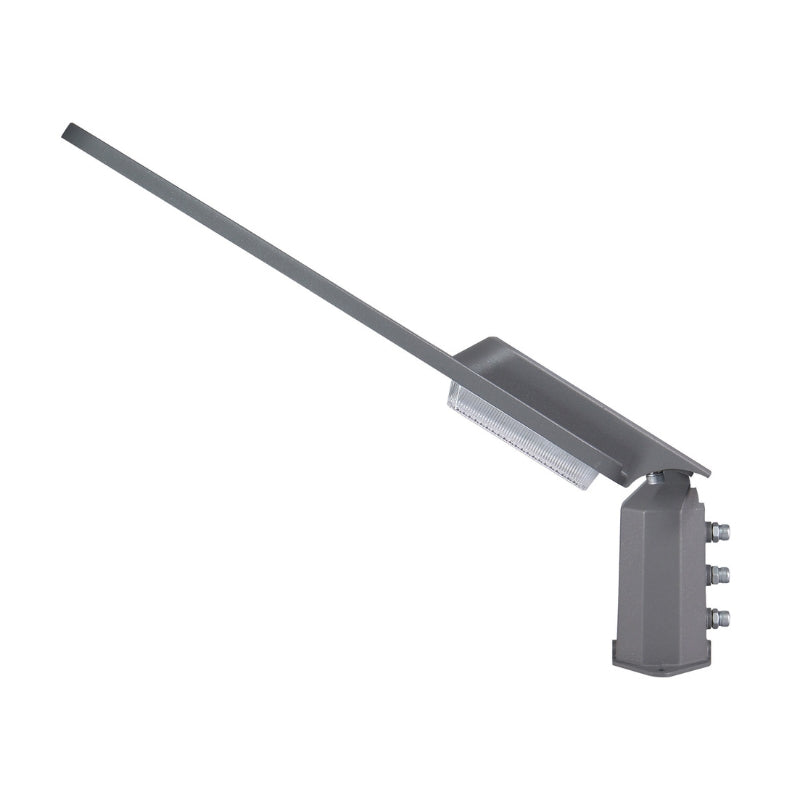

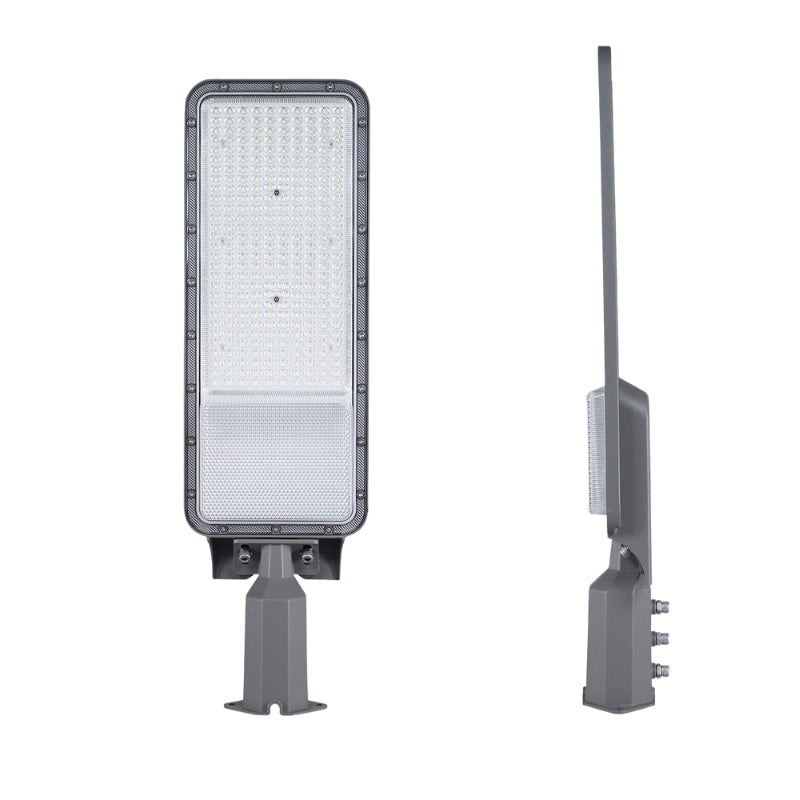

Sur ces espaces, les luminaires urbains sur mât dirigent le flux vers le sol avec une optique adaptée à la largeur à couvrir.
Parkings extérieurs : la NF EN 12464-2
Un parking rattaché à une activité (commerce, entreprise, résidence) se dimensionne plutôt avec la NF EN 12464-2. L'éblouissement s'y exprime en GR, l'équivalent extérieur de l'UGR.
| Local | Em (lux) | GR max | Uo | Ra (IRC) |
|---|---|---|---|---|
| Parking, trafic faible (commerces de proximité, habitat collectif) | 5 | 55 | 0,25 | 20 |
| Parking, trafic moyen (bureaux, grands magasins, sites industriels) | 10 | 50 | 0,25 | 20 |
| Parking, trafic intense (centres commerciaux, équipements sportifs) | 20 | 50 | 0,25 | 20 |
Source : NF EN 12464-2, tableau des parcs de stationnement. Recommandation Silumen : IRC 70 minimum pour bien distinguer couleurs et visages.
Sur un parking peu fréquenté, les projecteurs LED avec détecteur limitent le plein flux aux passages.
Arrêté du 27 décembre 2018 : les règles anti-nuisances
C'est cet arrêté, et non la NF EN 13201, qui fixe les plafonds de densité de flux et la température de couleur. Il vise l'éclairage extérieur public comme privé, solaire compris.
Ce que dit la réglementation
Pour l'éclairage des voies (sécurité des déplacements), l'arrêté impose : une proportion de lumière émise au-dessus de l'horizontale (ULR) inférieure à 1 % en condition d'installation ; un code flux CEN n°3 d'au moins 95 % ; une température de couleur de 3 000 K maximum, abaissée à 2 400 K dans certains espaces protégés (réserves naturelles, sites d'observation astronomique) ; une densité surfacique de flux installé de 35 lm/m² maximum en agglomération et 25 lm/m² hors agglomération.
- ULR : 0 % pour un luminaire à vasque plate posé à l'horizontale ; une crosse inclinée le fait remonter.
- Code flux CEN n°3 : part du flux émis vers le bas qui reste dans un cône de 75,5° autour de la verticale. Il se lit dans le fichier photométrique (LDT ou IES).
- Densité surfacique de flux : somme des flux des sources (lm) divisée par la surface à éclairer (m²). C'est un plafond, pas un objectif.
- Horaires : parcs et jardins accessibles au public et mise en valeur du patrimoine s'éteignent au plus tard à 1 h du matin, ou 1 h après la fin de l'activité. Les parkings rattachés à une activité s'éteignent au plus tard 2 h après la fin de celle-ci. Sur la voirie, pas d'horaire national : la commune décide de l'extinction ou de la gradation en cœur de nuit.
- Luminaires de type boule : ceux qui envoient plus de la moitié de leur flux vers le ciel devaient être remplacés avant le 1er janvier 2025.
Nos luminaires d'éclairage public sont proposés en 3 000 K et moins, avec un flux dirigé vers le sol.
Rénover les lanternes ou poser un luminaire neuf
Sur un parc existant, le choix dépend de l'état des lanternes et des mâts.
Rénovation par ampoule LED

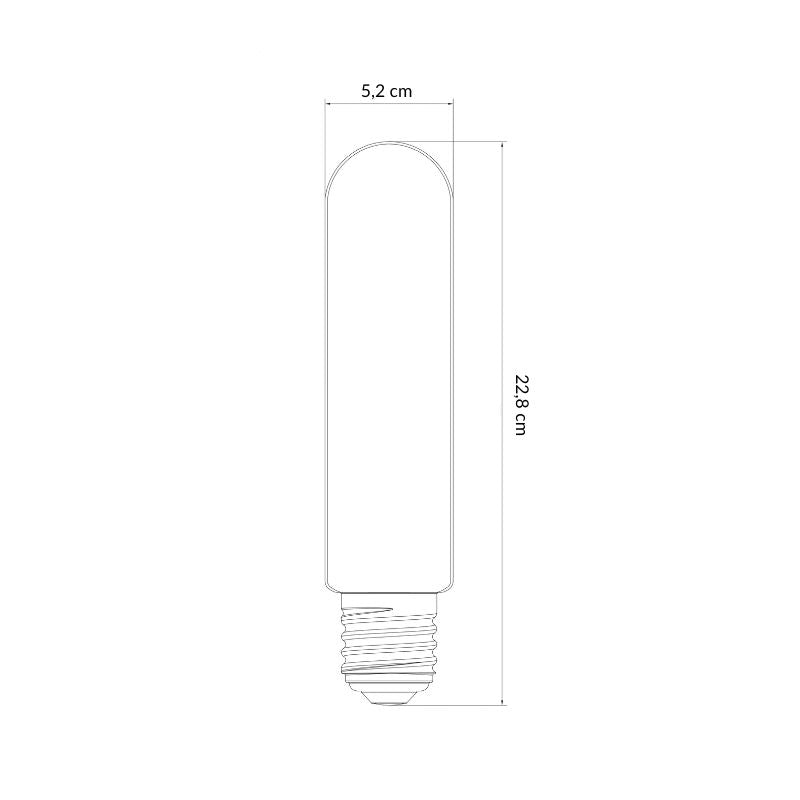

Une ampoule LED pour éclairage public en culot E40 ou E27 remplace la lampe sodium haute pression ou à iodures métalliques. Lanterne et mât sont conservés, l'appareillage est retiré ou dérivé selon le modèle.
Ses limites : la photométrie reste celle de la lanterne. Si la lanterne laisse partir de la lumière vers le ciel, l'ULR ne s'améliore pas. Vérifiez aussi la tenue thermique, l'encombrement de l'ampoule et l'étanchéité après intervention.
Luminaire LED neuf
Un luminaire neuf apporte une optique routière calée sur la voie, un ULR maîtrisé, un driver programmable et un fichier photométrique. C'est la voie la plus sûre pour justifier, dans un marché, l'arrêté de 2018 et la classe NF EN 13201.
Conseil du bureau d'études
Inventoriez chaque point (lanterne, puissance, état du mât, hauteur de feu). Ampoule LED sur les lanternes de style en bon état et fermées vers le haut, luminaire neuf sur les axes structurants et partout où la lanterne éclaire le ciel.
Gradation, détection et solaire
La LED rend le pilotage simple. Trois niveaux, du plus léger au plus complet :
- Gradation programmée : le driver abaisse le flux en cœur de nuit, par exemple à 50 % de 23 h à 5 h, sans câble de commande. Justifiez la classe atteinte au flux réduit.

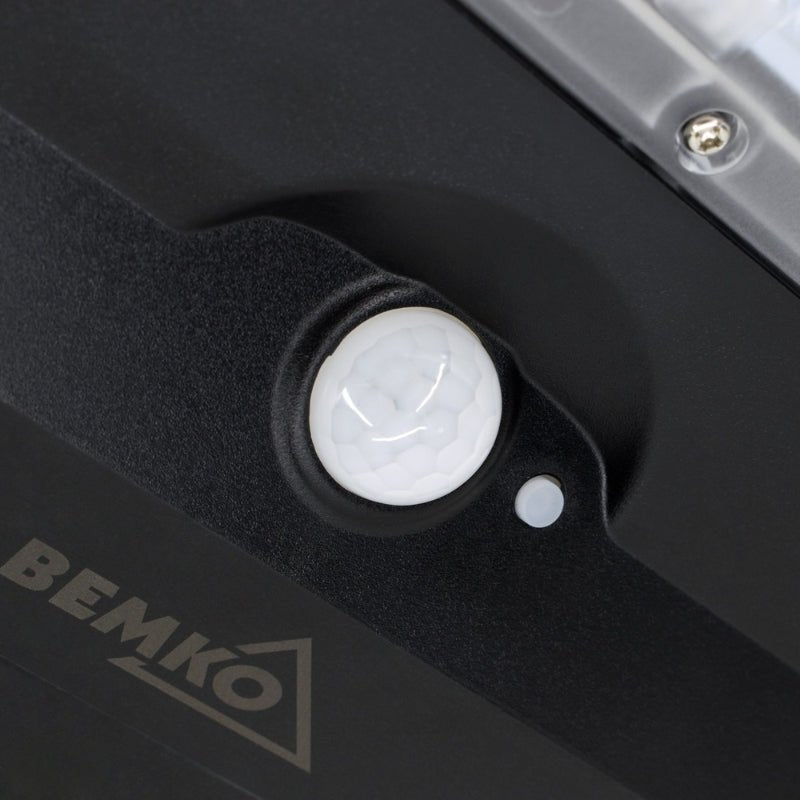

- Détection de présence : le luminaire veille à bas niveau et remonte au passage d'un piéton ou d'un véhicule. Adapté aux cheminements, voies de desserte et parkings peu fréquentés.
- Télégestion : chaque point lumineux communique (interface DALI, prise NEMA ou Zhaga). Elle remonte les pannes et permet des scénarios rue par rue.
Pour chiffrer le gain d'une rénovation, utilisez notre simulateur d'économies LED.

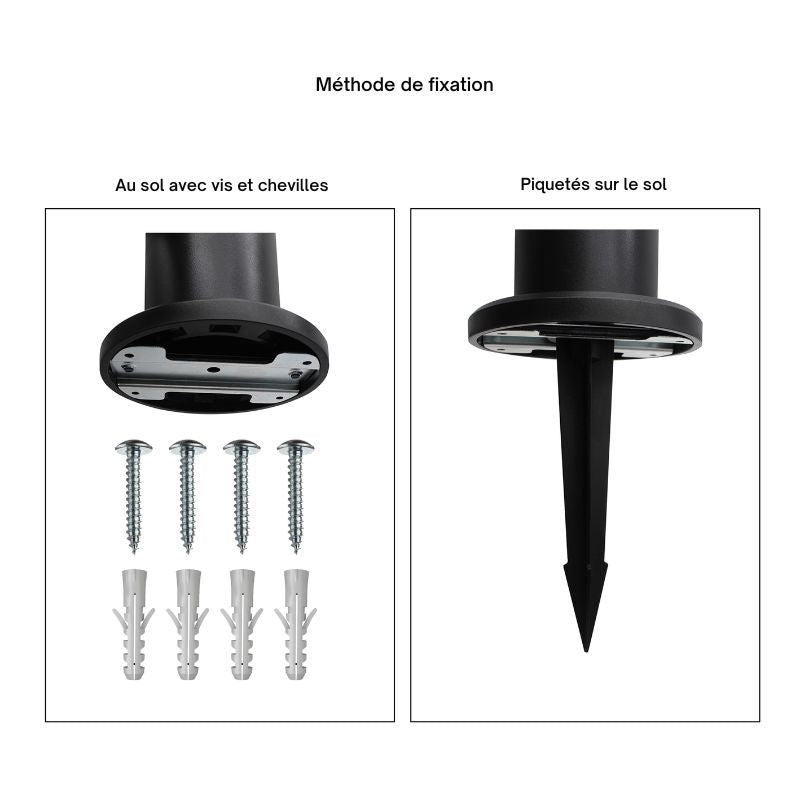

Éclairage solaire

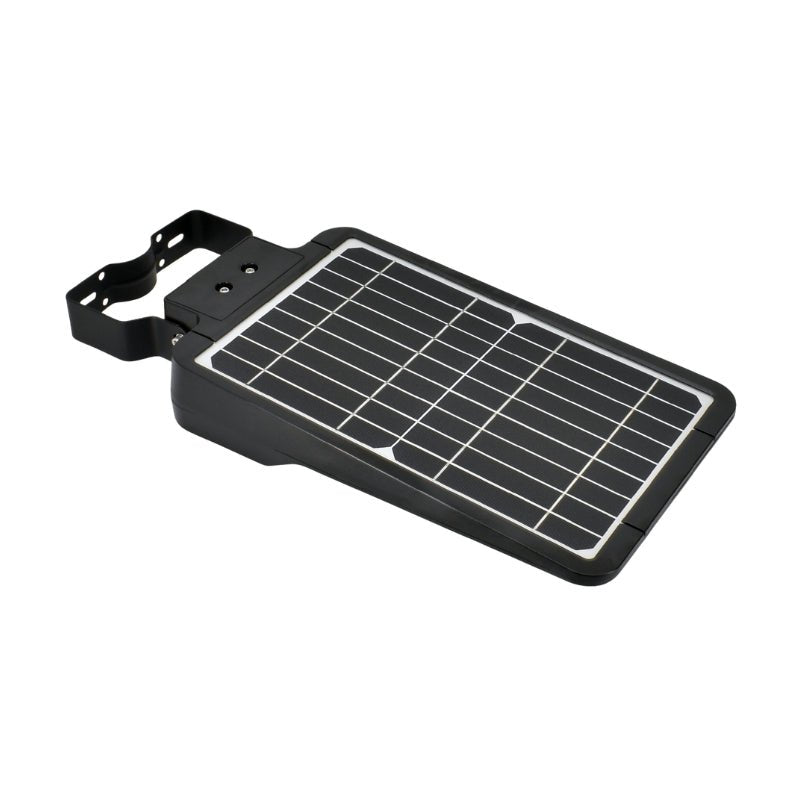

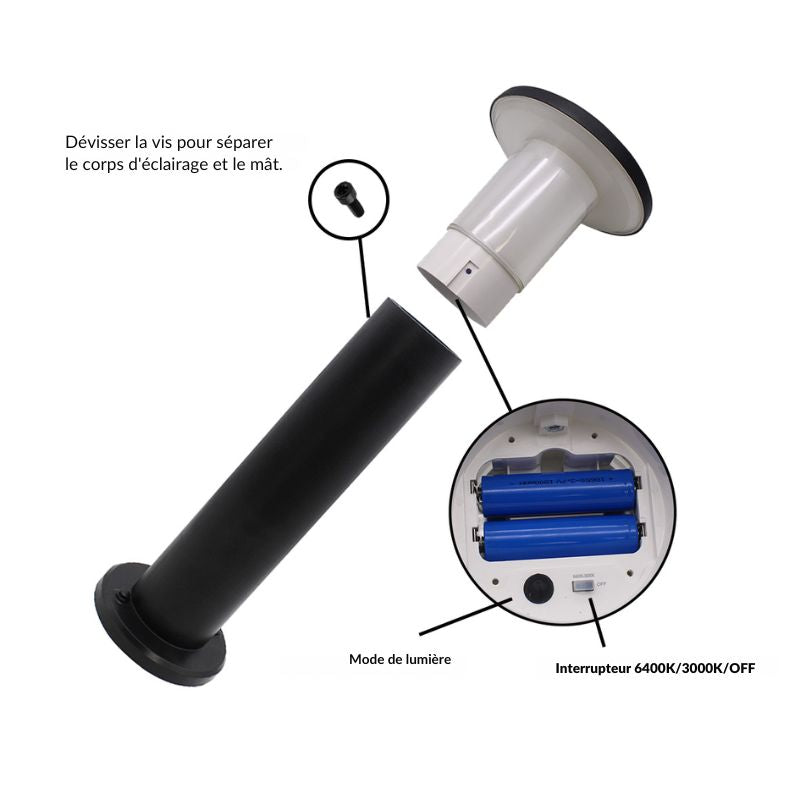

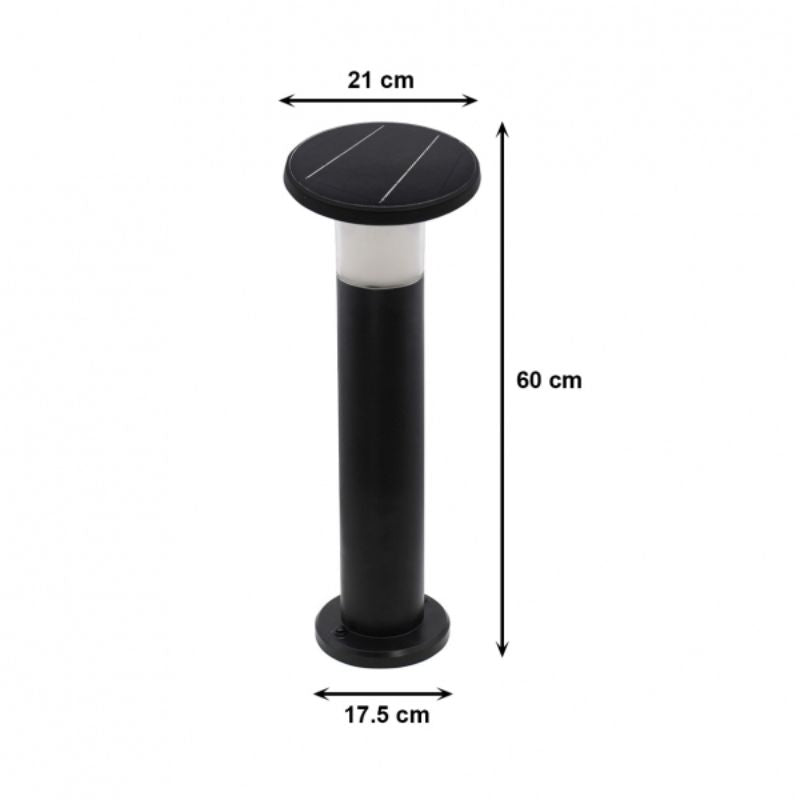

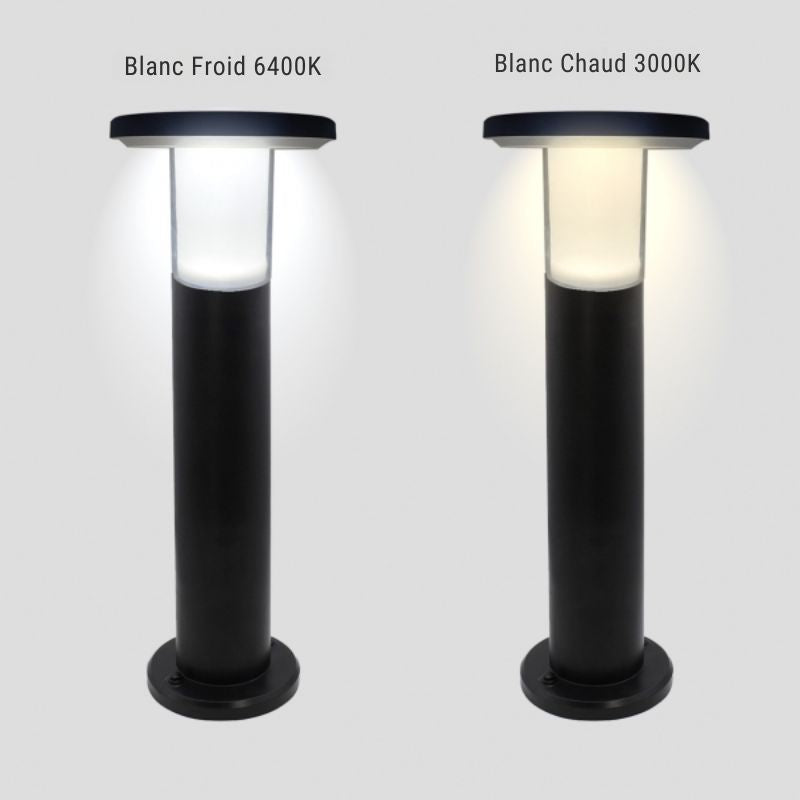

Un luminaire solaire autonome évite tranchée et raccordement sur les chemins, abords et parkings isolés. Dimensionnez-le pour décembre : panneau plein sud sans ombre, autonomie de plusieurs nuits, détection pour ménager la batterie. Il reste soumis à l'arrêté de 2018 et doit fournir un fichier photométrique.
Cas pratique : une rue résidentielle de 200 m
Hypothèses : rue de lotissement en agglomération, 200 m de long, chaussée de 5 m et deux trottoirs de 1,5 m, soit 8 m de largeur et 1 600 m² à éclairer. Trafic faible, 30 km/h.
- Classe : P4, soit 5 lux moyens et 1 lux minimal maintenus sur toute la largeur.
- Implantation : mâts d'un seul côté, hauteur de feu 6 m, interdistance 25 m (environ 4 fois la hauteur), soit 9 points lumineux.
- Flux par luminaire : éclairement × interdistance × largeur / (facteur d'utilance × facteur de maintenance), soit 5 × 25 × 8 / (0,45 × 0,8), environ 2 800 lm. On retient un luminaire d'environ 3 000 lm sortants, soit autour de 25 W pour une efficacité de 120 lm/W.
- Contrôle de l'arrêté 2018 : 9 × 3 000 lm / 1 600 m², environ 17 lm/m², moitié du plafond de 35 lm/m². Température de couleur 3 000 K ou 2 700 K, luminaire posé à plat (ULR 0 %).
- Consommation : 9 × 25 W, soit 225 W installés. Sur environ 4 100 h d'éclairage par an, cela représente près de 920 kWh ; avec une gradation à 50 % de 23 h à 5 h, on descend vers 680 kWh. À comparer aux neuf lanternes sodium de 100 W d'origine (environ 115 W avec ballast) : près de 4 200 kWh par an.
Ce calcul donne un ordre de grandeur. Le minimum de 1 lux entre deux mâts se vérifie par calcul photométrique : notre étude d'éclairage les justifie, note de calcul à l'appui, pour votre dossier de marché.
Erreurs fréquentes
- Calculer sans facteur de maintenance : l'installation passe sous la classe en quelques années.
- Comparer des puissances (W) au lieu des flux (lm) et de l'efficacité (lm/W).
- Choisir du 4 000 K « pour mieux voir » : non conforme à l'arrêté de 2018.
- Incliner la crosse pour gagner en largeur : l'ULR dépasse vite 1 %.
Votre CCTP d'éclairage public en 8 points
Fixez des performances vérifiables, pas des marques.
- Classe d'éclairage par voie (M, C ou P), justifiée selon le CEN/TR 13201-1, avec les valeurs maintenues à atteindre.
- Hypothèses de calcul imposées : facteur de maintenance, géométrie de la voie, revêtement, maille de calcul, pour que tous les candidats calculent sur la même base.
- Conformité à l'arrêté du 27 décembre 2018 : ULR, code flux CEN n°3, température de couleur, densité surfacique de flux, horaires, avec note de calcul.
- Données photométriques : fichiers LDT ou IES de chaque luminaire et étude DIALux ou équivalent fournie par le candidat.
- Caractéristiques du luminaire : flux sortant, efficacité du luminaire en lm/W, IP65 minimum, IK08, classe électrique, protection contre les surtensions, maintien du flux (valeur Lx à une durée donnée).
- Pilotage : profil de gradation, détection, interface (DALI, NEMA ou Zhaga) compatible avec une télégestion future.
- Supports : hauteur de feu, crosse, massif, note de calcul au vent selon la NF EN 40, compatibilité avec les mâts conservés.
- Exploitation : durée de garantie, disponibilité des pièces détachées, DOE, reprise et recyclage des lampes et luminaires déposés.
Envoyez-nous votre DCE ou votre CCTP : nous répondons avec une étude d'éclairage et un devis sur nos gammes d'éclairage public.
