Kabelloser Wandschalter mit zwei Tasten

Zwei Funkkanäle in einem Gehäuse im Standard-Schalterformat: Mit dieser Steuerung lassen sich zwei Beleuchtungsstromkreise von einer einzigen Stelle aus getrennt schalten, ohne die vorhandene Verkabelung zu ändern. Jede Taste ist einem eigenen 220-V-10-A-Empfängermodul zugeordnet (separat erhältlich), das möglichst nahe an der Last installiert wird. Eine effektive Lösung zur Nachrüstung, wenn der Verteilerkasten und die Leerrohre bereits ausgelastet sind.

⚠️ Empfänger erforderlich, nicht im Lieferumfang enthalten. Dieser Sender steuert allein keine Last. Bitte 2 Empfängermodule einplanen – das Modul für kabellosen Schalter 10 A, max. 300 W (Art.-Nr. WHD05) – und separat bestellen.

Technische Details

• Typ: Funk-Wandsender mit 2 Tasten – 2 unabhängige Kanäle
• Funkprotokoll: 433,92 MHz, ASK-Modulation (Amplitudencodierung)
• Stromversorgung: 12-V-Batterie 27A – keine Leitung zum Schaltergehäuse erforderlich
• Angegebene Reichweite: 100 m bei freier Sicht
• Abmessungen: 86 x 86 x 13 mm (Standard-Lochabstand 60 mm)
• Gehäuse: weißes Polycarbonat (PC)
• Temperaturbereich: -10°C bis +70°C
• Konformität: CE & RoHs – 2 Jahre Garantie

Funktionen

Die beiden Kanäle haben unterschiedliche Codes: Es besteht keine Gefahr, dass sich die beiden Empfänger gegenseitig schalten, selbst wenn sie in derselben Dose installiert sind. Die Zuordnung kann beim Koppeln frei festgelegt werden – für zwei getrennte Stromkreise oder für beide Tasten an einem Empfänger, um einen zusätzlichen Schaltpunkt einzurichten. Da der Sender mit einer 12-V-Batterie 27A betrieben wird, belastet er die Installation nicht und muss bei der Leistungsbilanz nicht berücksichtigt werden. Die Übertragung mit 433,92 MHz und ASK-Modulation (Amplitudencodierung) bietet bei freier Sicht eine nutzbare Reichweite von etwa 100 m.

Installation

Empfängermodule müssen separat bestellt werden, jeweils eines pro geschaltetem Stromkreis. Die betreffenden Stromkreise spannungsfrei schalten, jedes Modul vor der Last an Phase und Neutralleiter anschließen, die Stromversorgung wiederherstellen und anschließend die linke und die rechte Taste nacheinander koppeln – jeweils nur einen Kanal, damit sich die Codes nicht überschneiden. Die endgültige Befestigung erfolgt mit doppelseitigem Klebeband oder Schrauben an einer 60-mm-Dose. Eingriffe in die vorhandenen Schalter sind nicht erforderlich.

Wo kann dieser kabellose Schalter eingesetzt werden?

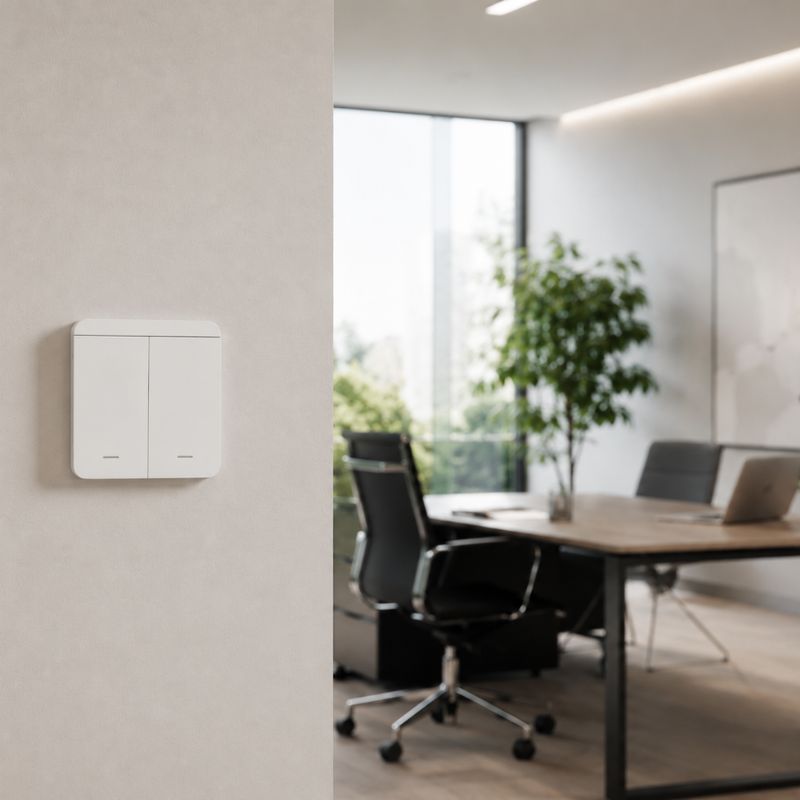

Geeignet im gewerblichen Bereich, um die allgemeine Beleuchtung und die Zusatzbeleuchtung einer zusammenhängenden Fläche getrennt zu schalten, im Einzelhandel zur getrennten Steuerung von Schaufenster- und Verkaufsflächenbeleuchtung, in Wohnräumen zur Unterscheidung von Decken- und indirekter Beleuchtung oder bei nachträglich verkleideten Anbauten, bei denen keine Kabel mehr zum Schaltpunkt verlegt werden können.
