Kit Ligne Atelier 3,60m Éclairage LED Linéaire 196W 110lm/W

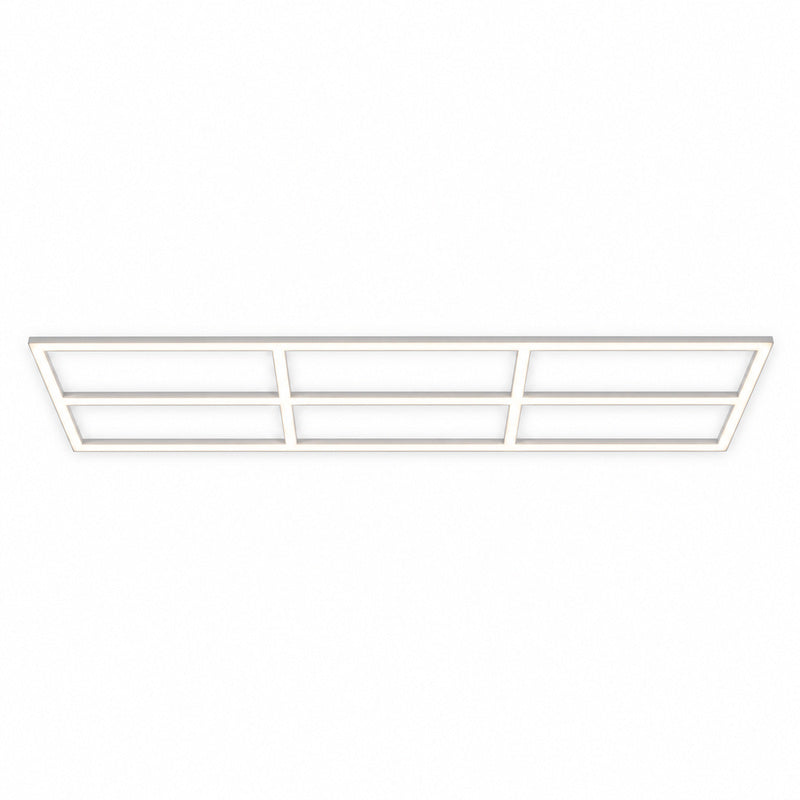

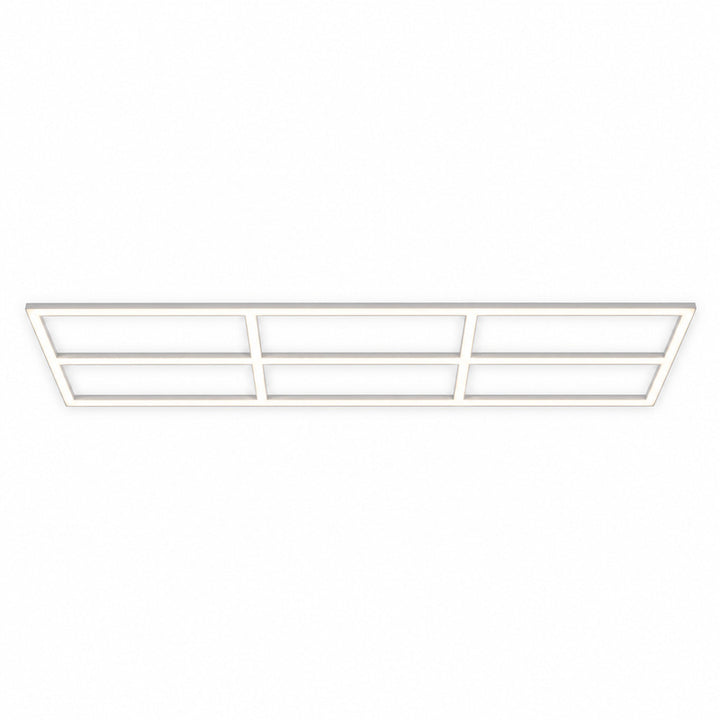

Ligne lumineuse de 3,60 m sur 0,88 m construite avec les éléments du système hexagonal : deux rails de barres 120 cm entretoisés par des barres de 44 cm, nœuds en T et en X. La figure appelle 196 W sur un seul départ et fournit 21560 lm en blanc froid, répartis sur toute la longueur d'un établi ou d'une travée de rayonnage.
Détails techniques
- Puissance appelée : 196 W
- Flux lumineux total : 21560 lm – 110 lm/W
- Température de couleur : blanc froid 6000K - 8000K
- Alimentation : 220 - 240V AC, raccordement direct
- Gradation : non prévue
- Indice de protection : IP20

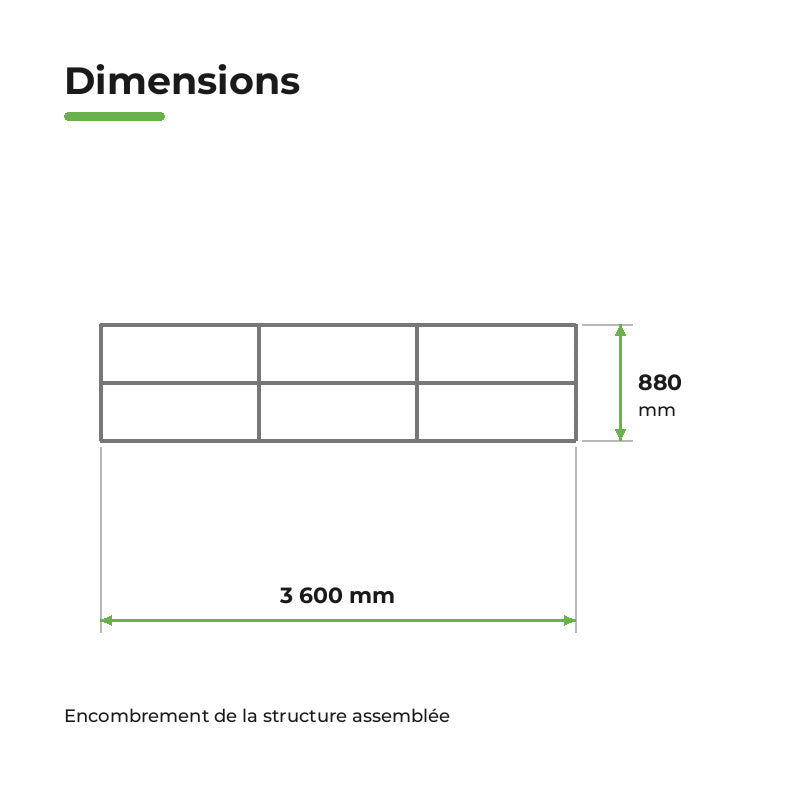

- Emprise au plafond : 360 x 88 cm
- Circuits : 1 départ
- Matériau : polycarbonate
- Marquage CE & RoHs – garantie 2 ans

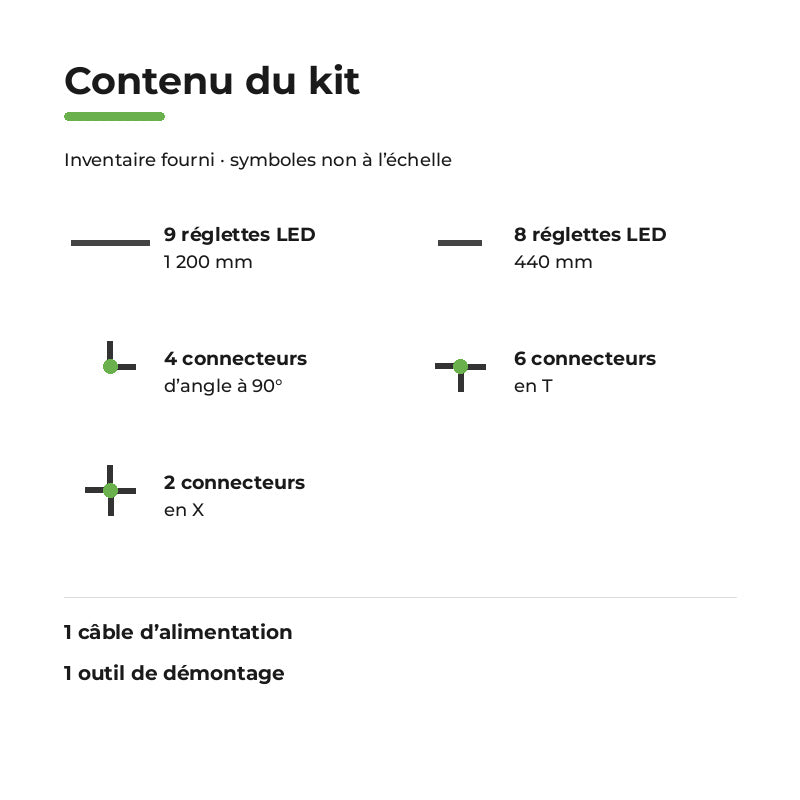

Composition du kit
- 9 barres LED 120 cm 16W
- 8 barres LED 44 cm 6,5W
- 4 connecteurs L (90°)
- 6 connecteurs T (3 branches)
- 2 connecteurs X (4 branches)
- 1 câble d'alimentation
- 1 outil de démontage pour réglette hexagone
Fonctionnalités

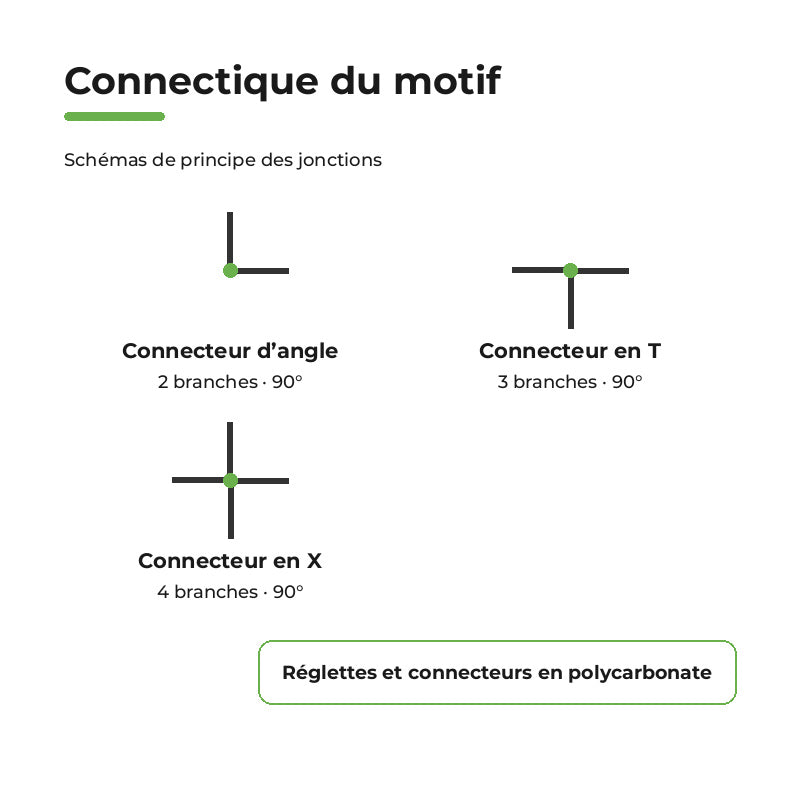

Les connecteurs T reçoivent les entretoises en rive, les connecteurs X les entretoises intermédiaires qui traversent la ligne ; les connecteurs L ferment les quatre angles. La structure en échelle est rigide et autoportante entre points de fixation. À 110 lm/W, la ligne couvre un plan de travail de 3,60 m avec un éclairement homogène dans l'axe, sans la discontinuité des réglettes juxtaposées.
Installation

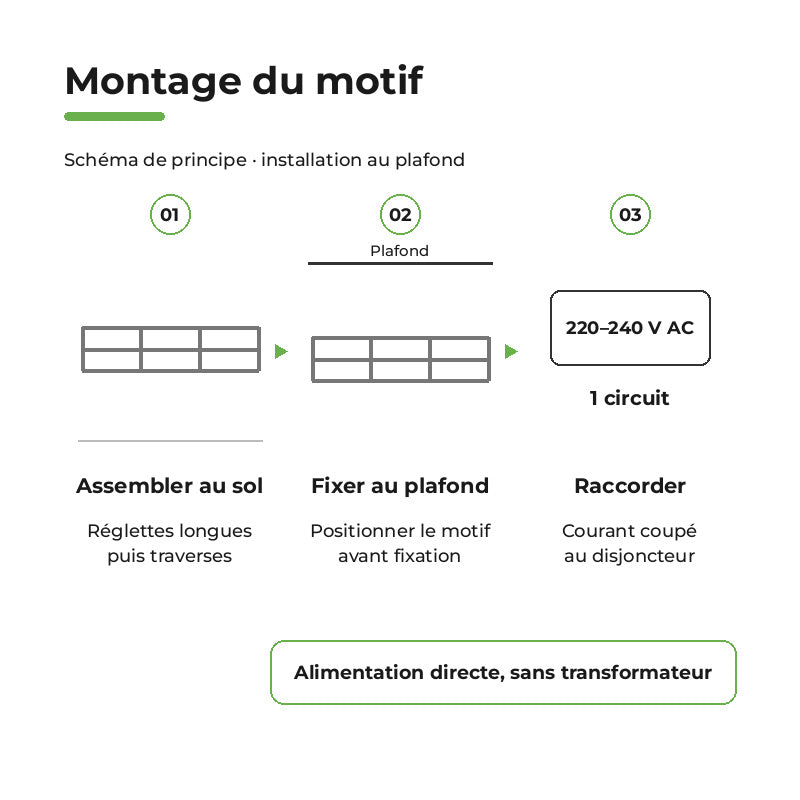

Départ dédié de 196 W. Tracer l'axe de la ligne au plafond, aligné sur l'axe de l'établi ou de l'allée. Monter le premier rail complet, engager les entretoises dans les T et X, puis fermer avec le second rail. Fixer, puis raccorder le câble d'alimentation après consignation. Hauteur de pose recommandée 2,50 à 3 m pour un établi, davantage pour une allée de circulation. Outil de démontage fourni.
Où utiliser ce kit linéaire ?

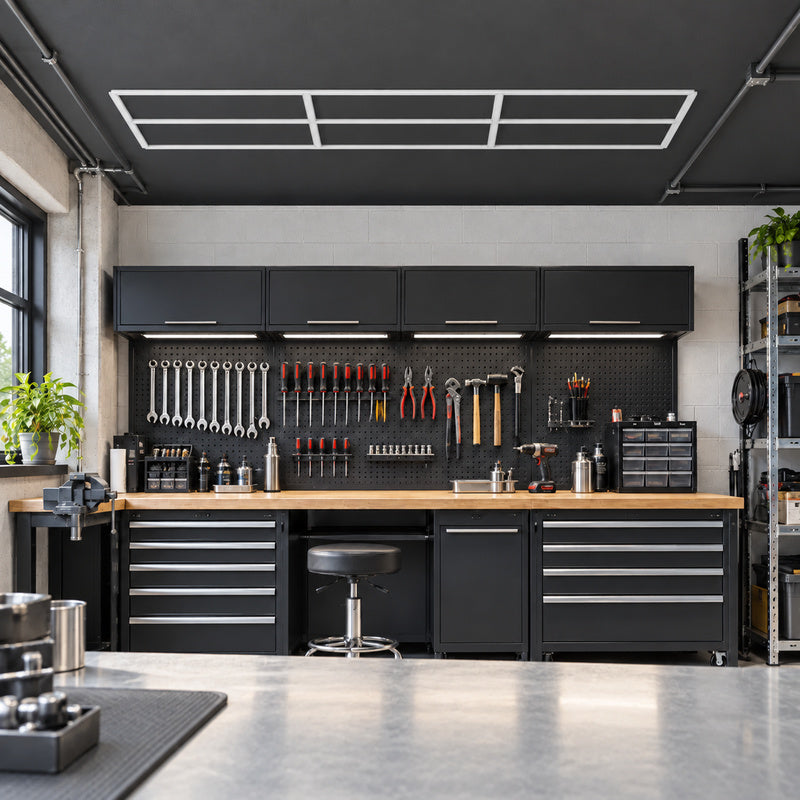

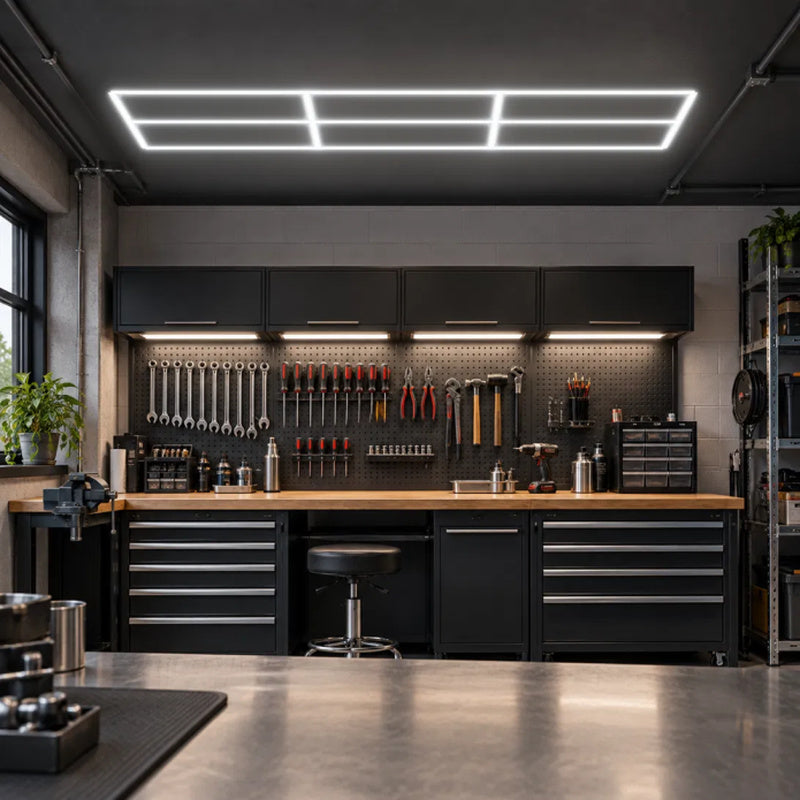

Établi d'atelier mécanique ou de menuiserie, fosse de visite, travée de rayonnage, paillasse de laboratoire, ligne de conditionnement. Intérieur sec uniquement.
