Connecteur X Rail Encastrable Triphasé Blanc
Un maillage triphasé sur une dalle qui reste parfaitement uniforme : ce croisement blanc distribue les trois circuits dans les deux axes et ne laisse, une fois la peinture reprise, aucune trace de l'organisation du réseau.
Détails techniques
- Alimentation 220 - 240V, courant alternatif

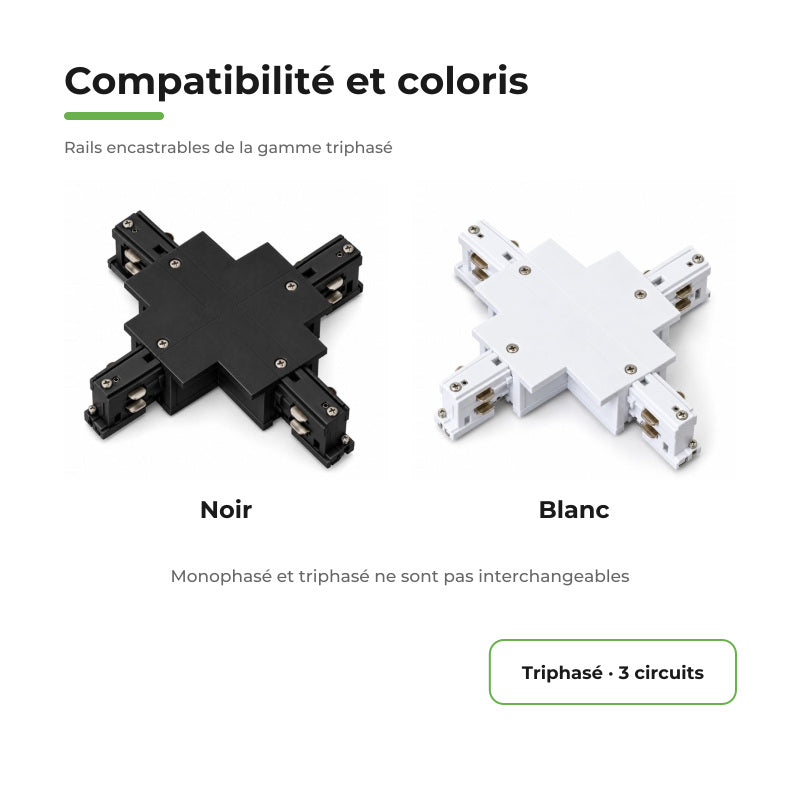

- Compatible avec les rails encastrables triphasés de la gamme

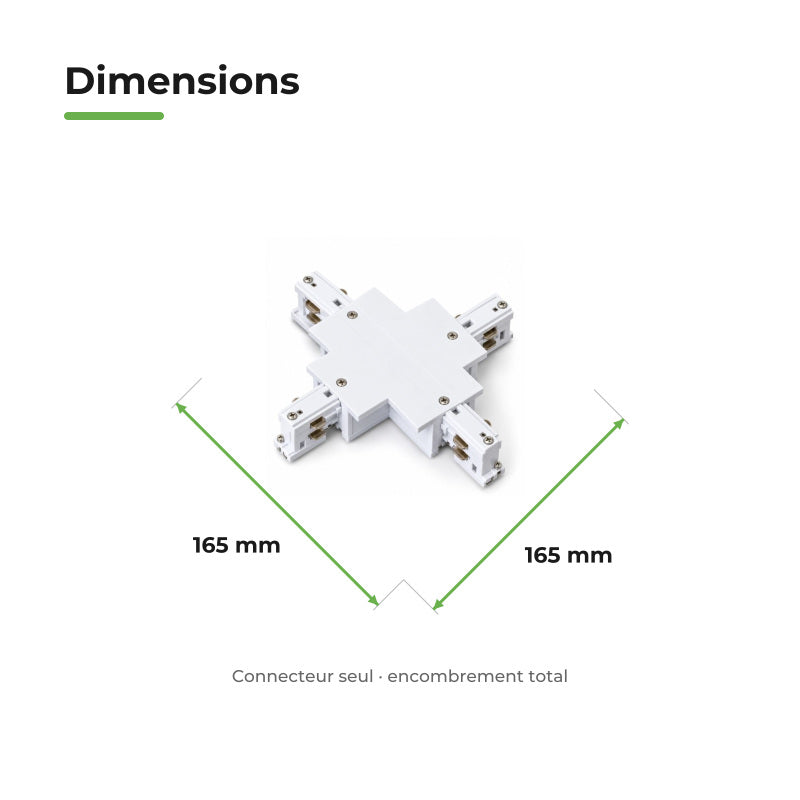

- Dimensions : 16,5 x 16,5 cm
- Finition blanc
- Indice de protection IP20 (usage intérieur, aucune protection contre l'eau)
- Certification CE & RoHs
- Garantie 2 ans
Fonctionnalités
- Croisement de deux lignes de modules encastrés triphasés
- Trois circuits repris dans les quatre directions
- Finition blanche, effacée dans la dalle
- Corps carré de 16,5 x 16,5 cm
- Maillage régulier sur plateau ouvert
Installation

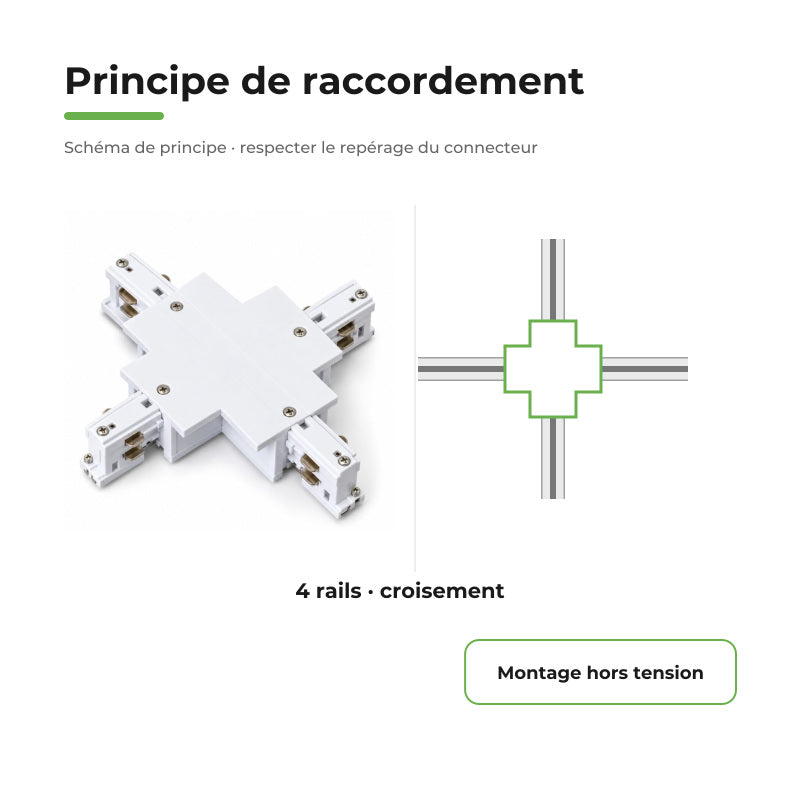

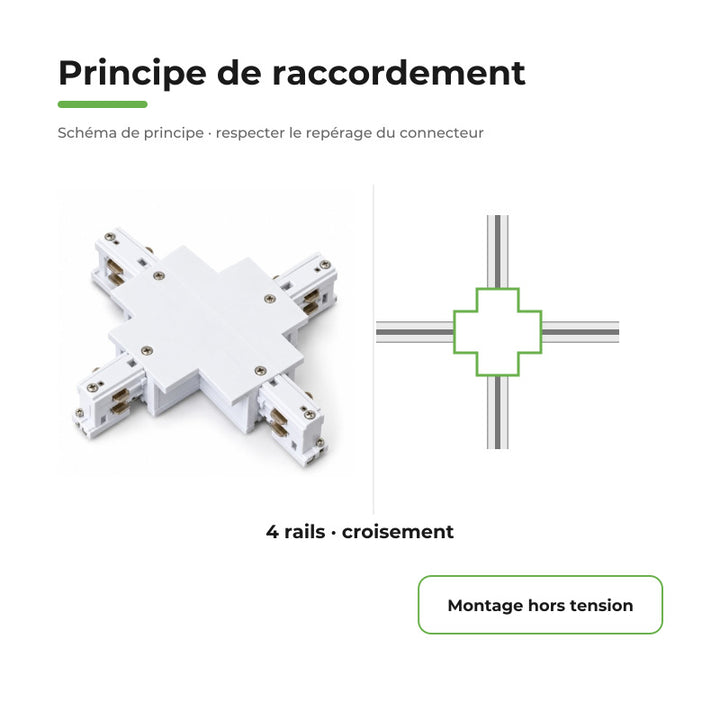

Reportez les deux axes au plan, découpez en croix, puis montez les quatre modules hors tension en respectant le repérage de phase. Contrôlez la coplanarité dans les deux directions avant fixation, validez le fonctionnement des trois circuits sur chaque branche, puis reprenez enduit et peinture.
Où utiliser ce connecteur en X ?
Plateaux tertiaires, salles de conférence, halls d'accueil, espaces d'exposition clairs, salles de réception. Le maillage reste pilotable sans que la structure ne soit lisible au plafond. Locaux secs.
