Doppel-Unterputz-Wandschalter 10A - Mattweiß

Zwei Beleuchtungskreise lassen sich von einer einzigen Schaltstelle aus steuern: Dieser Doppelmechanismus reduziert die Anzahl der zu montierenden Dosen und der erforderlichen Schlitze auf der Baustelle. Die matte weiße Abdeckung mit den Maßen 8,1 x 8,1 cm ist bündig mit den anderen Unterputzgeräten an derselben Wand und sorgt sowohl im Neubau als auch bei der gewerblichen Renovierung für ein einheitliches Erscheinungsbild.

Technische Details

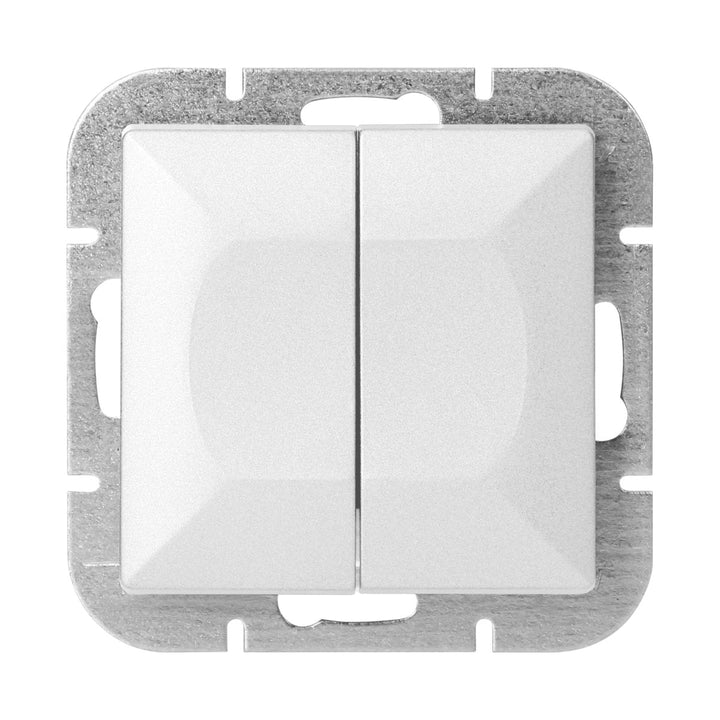

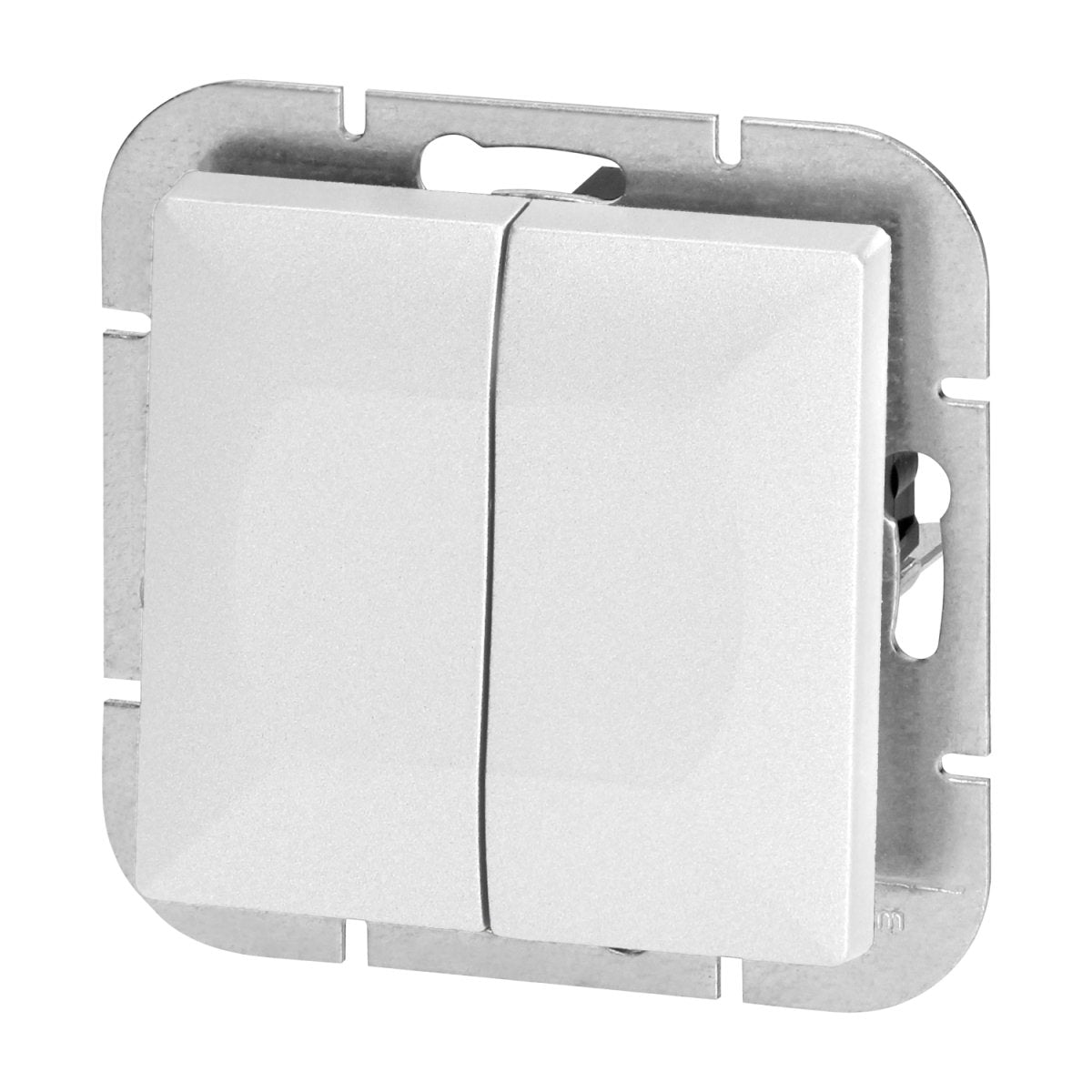

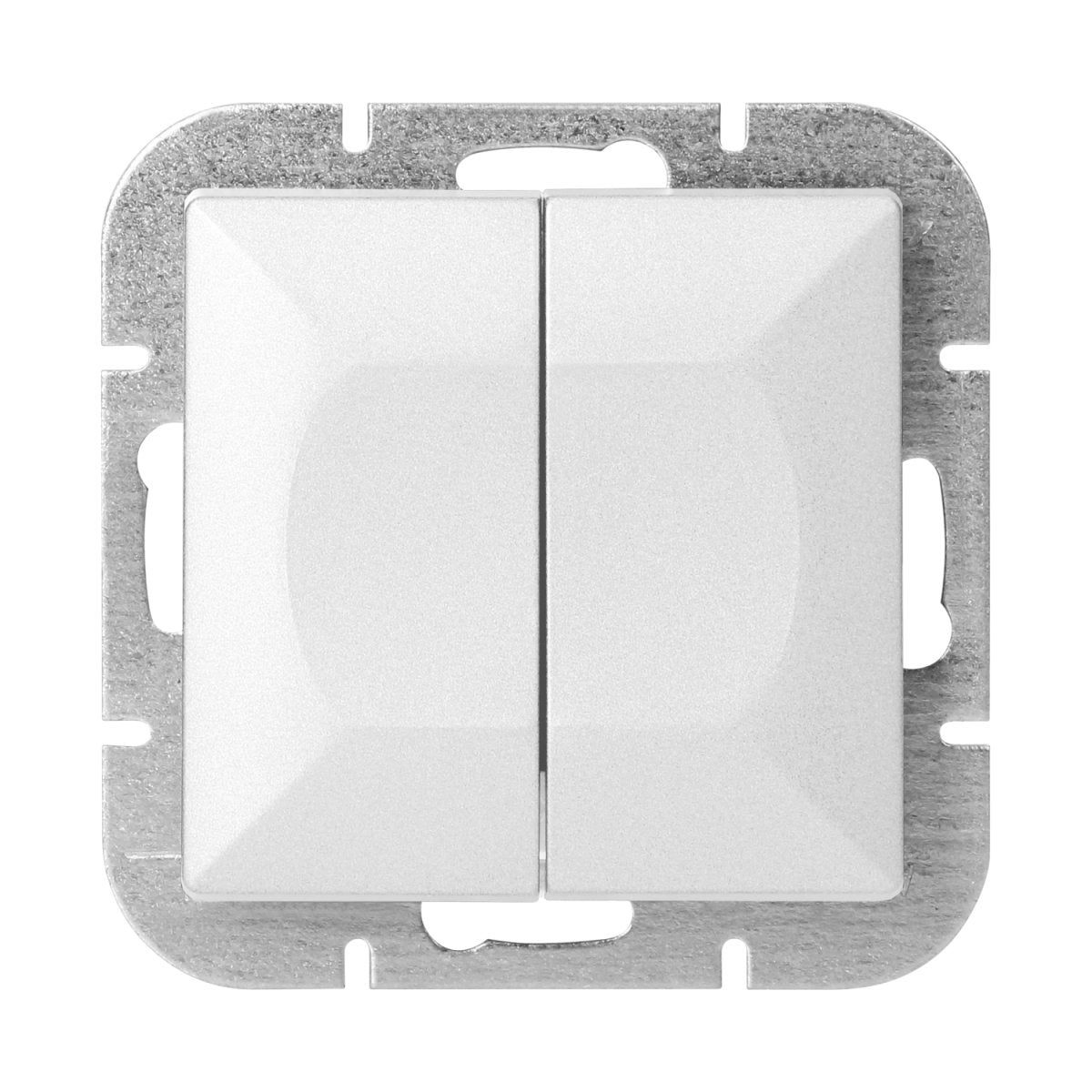

• Zwei unabhängige Wippen in einem gemeinsamen Rahmen mit den Maßen 8,1 x 8,1 cm
• Wechselstrom (AC), Spannung 220 - 240V, Frequenz 50/60 Hz
• Nennstrom von 10 A pro Wippe
• Abdeckungsstärke 1,4 cm, minimale Einbautiefe 27 mm
• Einbaudurchmesser 6 cm, kompatibel mit Dosen von 5 bis 10 cm
• Schraubenlose Schnellanschlussklemmen für Leiter von 0,75 mm² bis 2,5 mm²
• Schutzart IP20 (für trockene Innenräume, kein Schutz vor Wasser)
• Betriebstemperatur von -20°C bis +40°C
• Gehäuse und Abdeckung aus Kunststoff, Farbe Weiß
• CE- und RoHs-Zertifizierung, Gewicht 70 g, 2 Jahre Garantie

Funktionen

• Getrennte Steuerung von zwei Stromkreisen über eine einzige Unterputzdose, ohne eine zusätzliche Schaltstelle verkabeln zu müssen.
• Breite Wippen mit deutlichem Schaltgefühl, die sich in einem unbeleuchteten Raum ertasten lassen.
• Matte Oberfläche, die Spiegelungen bei direkter Beleuchtung begrenzt und Fingerabdrücke weniger sichtbar macht.
• Anschluss über automatische Klemmen: kürzere Montagezeit auf Baustellen mit zahlreichen Schaltstellen.
• Kann mit der Abdeckplatte mit 1 bis 5 Einsätzen derselben Serie kombiniert werden, um Schalter und Steckdosen in einer gemeinsamen Leiste zusammenzufassen.

Installation

Schalten Sie vor allen Arbeiten die Stromversorgung am Verteilerkasten ab. Der Mechanismus wird in eine standardmäßige Unterputzdose mit 6 cm Durchmesser und einer nutzbaren Tiefe von mindestens 27 mm eingesetzt. Führen Sie die Leiter von 0,75 mm² bis 2,5 mm² in die Schnellanschlussklemmen der beiden Stromkreise ein und befestigen Sie den Mechanismus anschließend mit den Krallen oder durch Verschrauben in der Dose. Lassen Sie dann die beiden Wippen und anschließend die Abdeckplatte einrasten. Ein Schraubendreher genügt; Spezialwerkzeug ist nicht erforderlich.

Wo kann dieser Doppel-Wandschalter eingesetzt werden?

• Büros und offene Räume: getrennte Steuerung der Allgemeinbeleuchtung und der Beleuchtung von Durchgangsbereichen.
• Geschäfte und Ausstellungsräume: getrennte Steuerung der Schaufenster- und Verkaufsraumbeleuchtung.
• Hotels: Deckenleuchte und Leselampe lassen sich vom Zimmereingang aus steuern.
• Mehrfamilienhäuser und Renovierungen: zwei Beleuchtungsbereiche über eine einzige Dose steuern.
• Flure, Treppenabsätze und Technikräume, in denen zwei Stromkreise unabhängig bleiben müssen.
