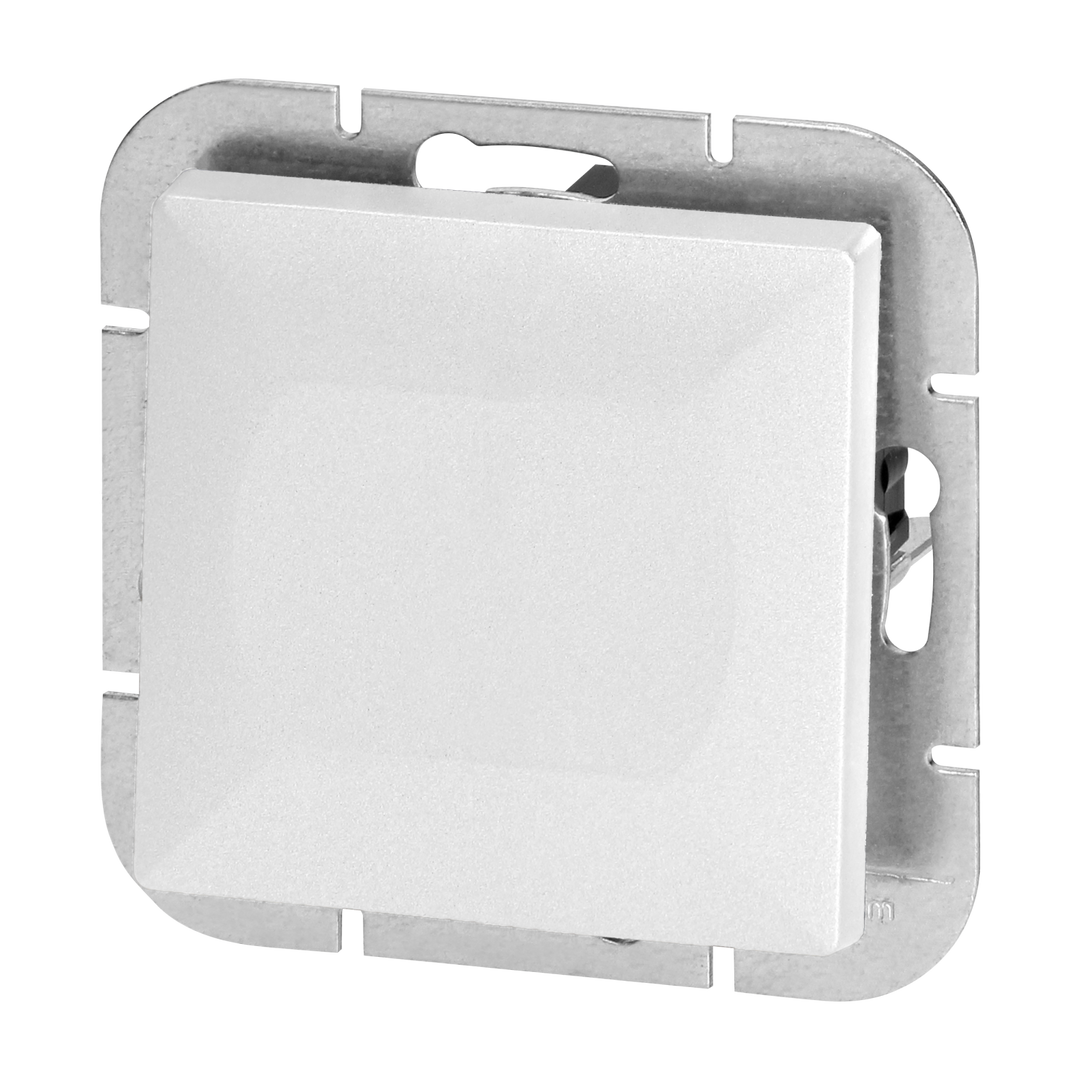

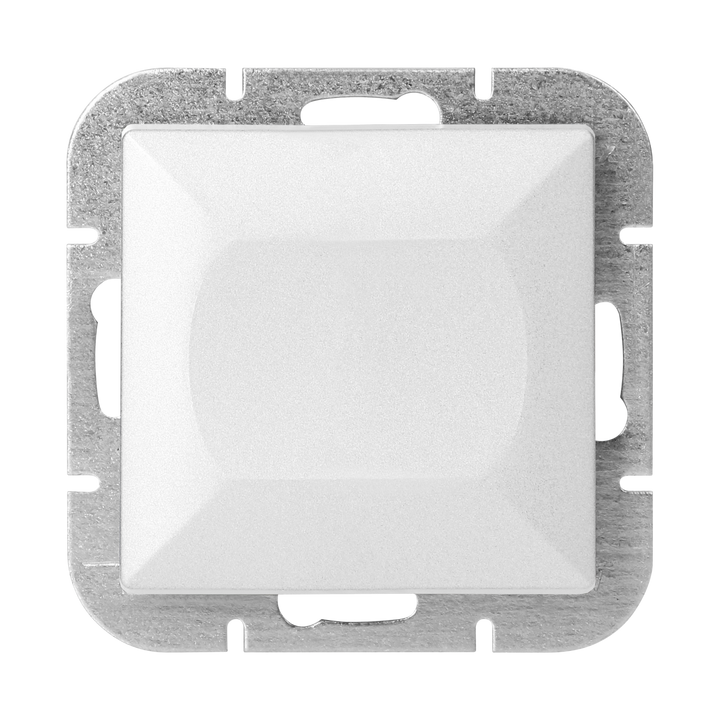

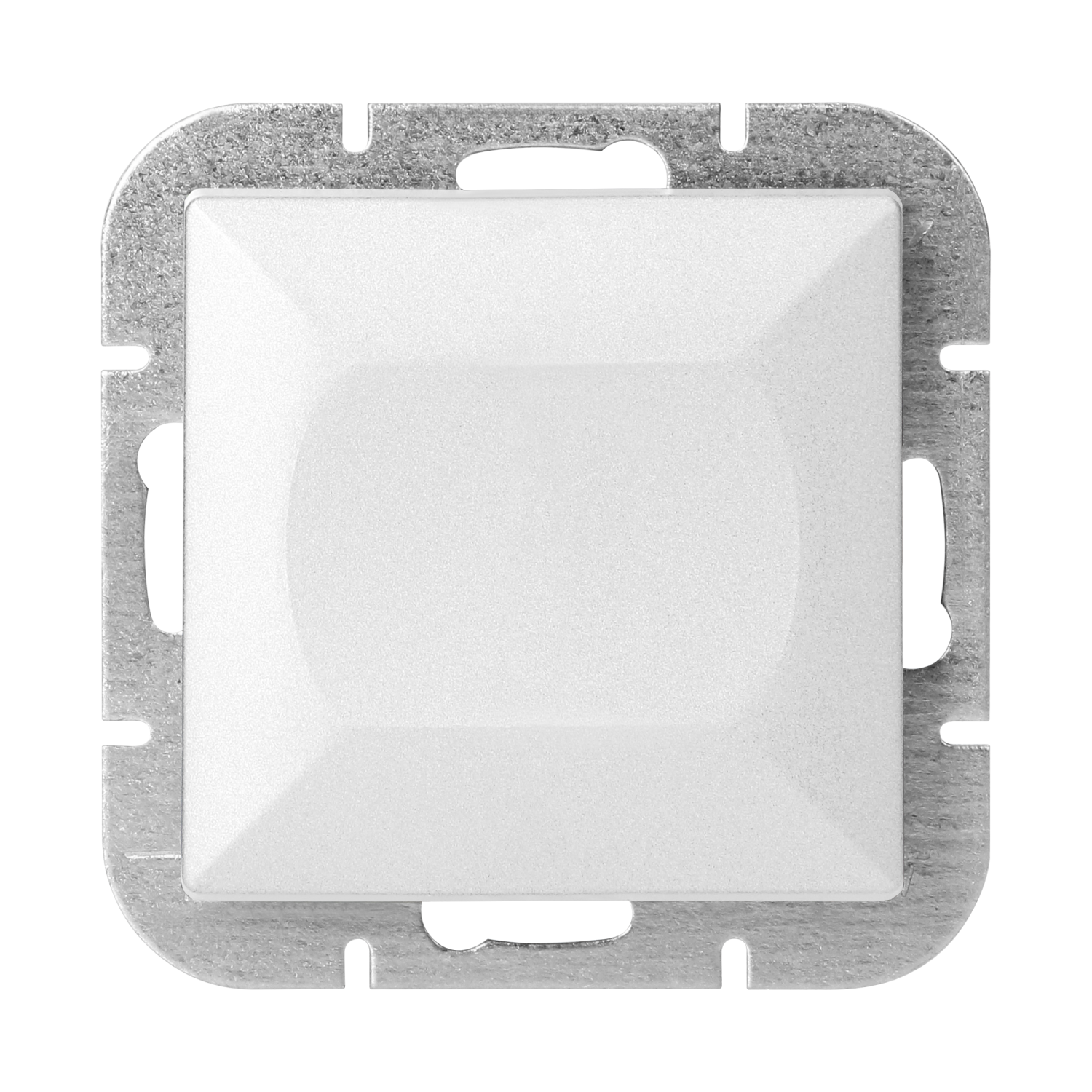

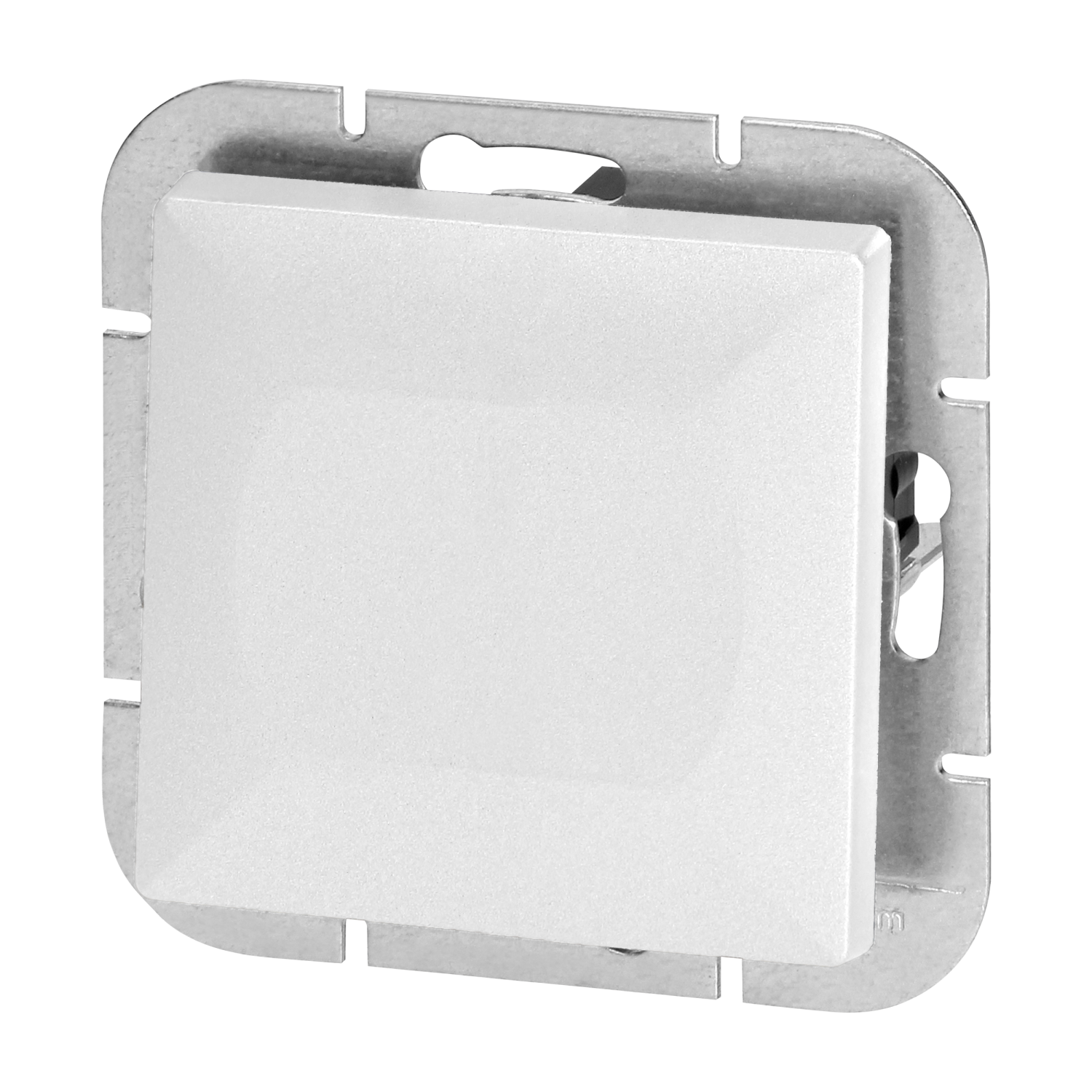

Unterputz-Wechselschalter, einfach, 10 A 250 V - Mattweiß

Ein und denselben Lichtpunkt von zwei verschiedenen Stellen aus zu schalten, erleichtert die Nutzung einer Wohnung ebenso wie die von Gewerberäumen. Dieser Unterputzeinsatz ermöglicht die Wechselschaltung (Steuerung desselben Stromkreises von zwei Stellen aus) im modularen Format 81 x 81 mm. Schraubenlose Schnellanschlussklemmen, eine mattweiße Front und die Kompatibilität mit standardmäßigen Unterputzdosen sorgen für eine schnelle Montage und ein einheitliches Erscheinungsbild der gesamten Installation.

Technische Details

• Wechselstromversorgung 220 - 240 V, 50/60 Hz
• Nennstrom: 10 A
• Unterputzmechanismus im modularen Format 8,1 x 8,1 x 1,4 cm (81 x 81 x 14 mm)
• Einbaudurchmesser: 6 cm, kompatibel mit Dosen von 5 bis 10 cm
• Mindest-Einbautiefe: 27 mm
• Schraubenlose Schnellanschlussklemmen für starre oder flexible Leiter mit 0,75 bis 2,5 mm²
• Schutzart IP20: Verwendung in trockenen Innenräumen
• Betriebstemperatur: -20 °C bis +40 °C
• Kunststoffgehäuse, mattweiße Ausführung
• Gewicht: 55 g
• CE- und RoHS-Zertifizierung, 2 Jahre Garantie

Funktionen

• Wechselschaltung (Steuerung desselben Stromkreises von zwei Stellen aus): Mit beiden Mechanismen lässt sich die Beleuchtung unabhängig von der Stellung des jeweils anderen ein- und ausschalten
• Große, quadratische Wippe, die sich mit Finger, Hand oder Ellbogen betätigen lässt und eine deutliche mechanische Rückmeldung bietet
• Schraubenloser Anschluss: Die Schnellanschlussklemmen verkürzen die Verdrahtungszeit und machen ein Nachziehen der Schrauben überflüssig
• Modulares Design: Der Mechanismus lässt sich hinter einer Abdeckplatte mit 1 bis 5 Positionen mit anderen Schaltern oder Steckdosen kombinieren
• Matte, blendfreie Front in neutralem Weiß, die auch bei Streiflicht gut erkennbar ist und zu anderen weißen Elektroinstallationsgeräten passt

Installation

Schalten Sie die Stromversorgung am Sicherungskasten ab und prüfen Sie vor jedem Eingriff, dass keine Spannung anliegt. Die Montage muss paarweise erfolgen: zwei Wechselschalter, die über zwei Korrespondierende miteinander verbunden sind; der erste wird an die Phase angeschlossen, vom zweiten führt die Leitung zum Lichtpunkt. Setzen Sie jeden Mechanismus in eine Unterputzdose mit 6 cm Durchmesser ein (Dosen von 5 bis 10 cm sind zulässig), die mindestens 27 mm tief ist. Stecken Sie die Leiter mit 0,75 bis 2,5 mm² in die schraubenlosen Schnellanschlussklemmen, befestigen Sie den Mechanismus mit Krallen oder Schrauben und rasten Sie anschließend die Wippe und die Abdeckplatte mit 1 bis 5 Positionen ein.

Wo lässt sich dieser einfache Wechselschalter einsetzen?

• Treppenhäuser in Einfamilienhäusern und Mehrfamilienhäusern: je eine Schaltstelle am Fuß und am oberen Ende der Treppenläufe
• Büroflure und gewerbliche Durchgangsbereiche: Ein- und Ausschalten an beiden Enden
• Hotelzimmer und möblierte Wohnungen: eine Schaltstelle am Eingang und eine weitere am Bett
• Besprechungsräume und Arbeitsbereiche mit zwei Zugängen
• Lagerräume, Hinterräume von Geschäften und trockene Technikräume bei Temperaturen von -20 °C bis +40 °C
