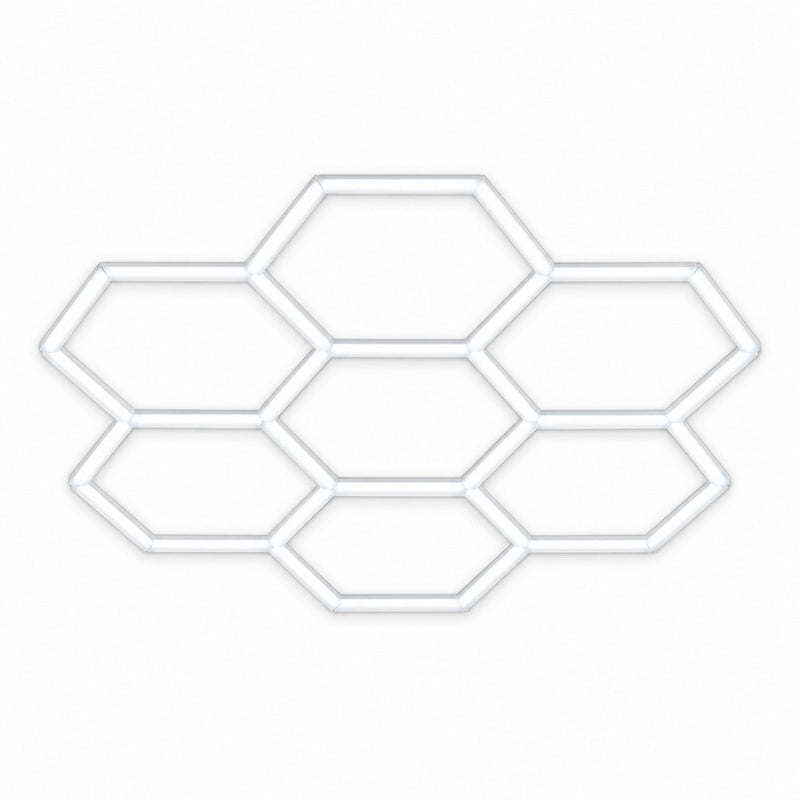

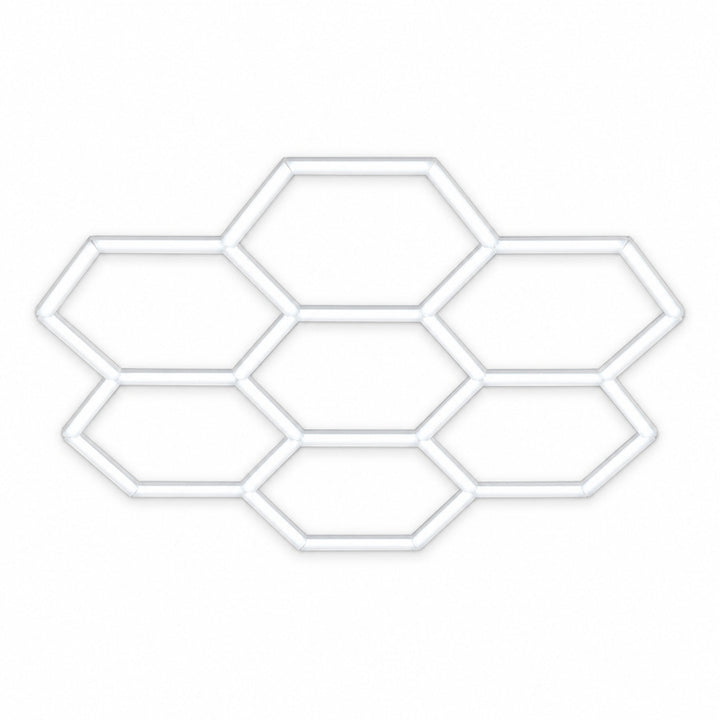

Kit Ruche 7 Hexagones Éclairage LED Hexagonal 195W 110lm/W
Trame alvéolaire de 7 hexagones livrée complète pour un poste de travail unitaire : 30 barres de 44 cm, connecteurs électriques et départ d'alimentation. L'ensemble appelle 195 W sur un seul circuit et délivre 21450 lm en blanc froid 6000K - 8000K, avec une emprise au plafond de 220 x 229 cm. Le raccordement se fait en 220-240V sans driver déporté, ce qui supprime le point de défaillance habituel des systèmes basse tension.
Détails techniques
- Puissance appelée : 195 W
- Flux lumineux total : 21450 lm – 110 lm/W
- Température de couleur : blanc froid 6000K - 8000K
- Alimentation : 220 - 240V AC, raccordement direct au réseau
- Gradation : non prévue (circuit tout ou rien)
- Indice de protection : IP20, locaux secs

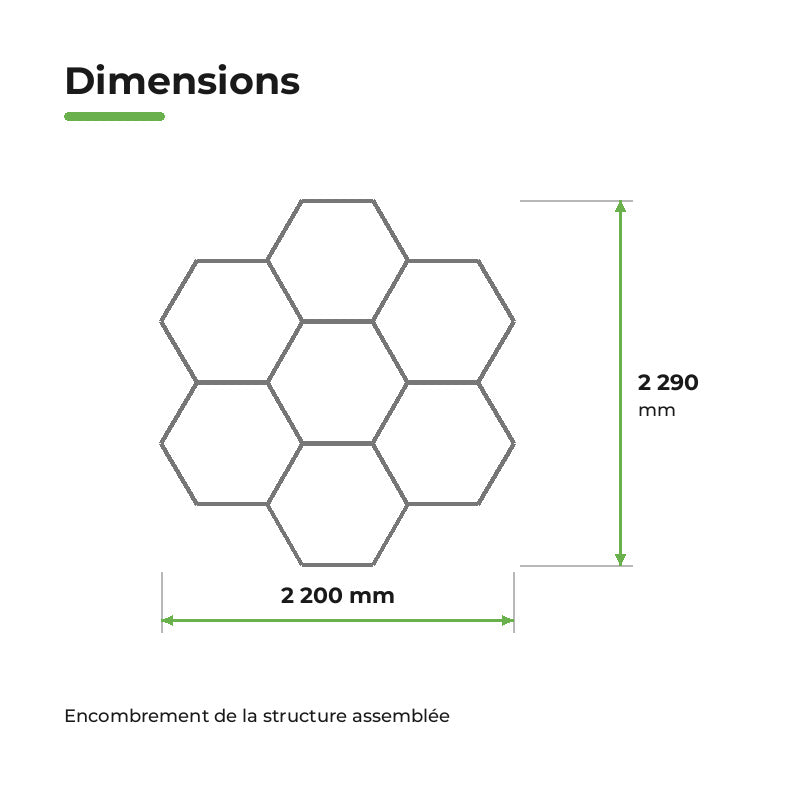

- Emprise de la figure montée : 220 x 229 cm
- Circuits : 1 départ
- Matériau : polycarbonate (barres et connecteurs)
- Marquage CE & RoHs – garantie 2 ans

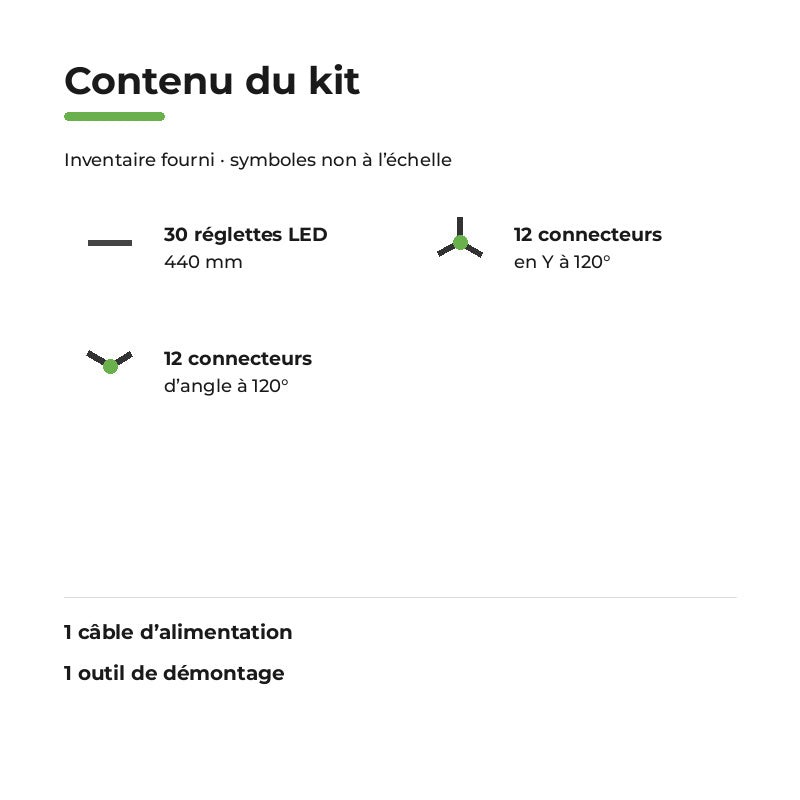

Composition du kit
- 30 barres LED 44 cm 6,5W
- 12 connecteurs Y (3 branches à 120°)
- 12 connecteurs angle 120° (2 branches)
- 1 câble d'alimentation
- 1 outil de démontage pour réglette hexagone
Fonctionnalités

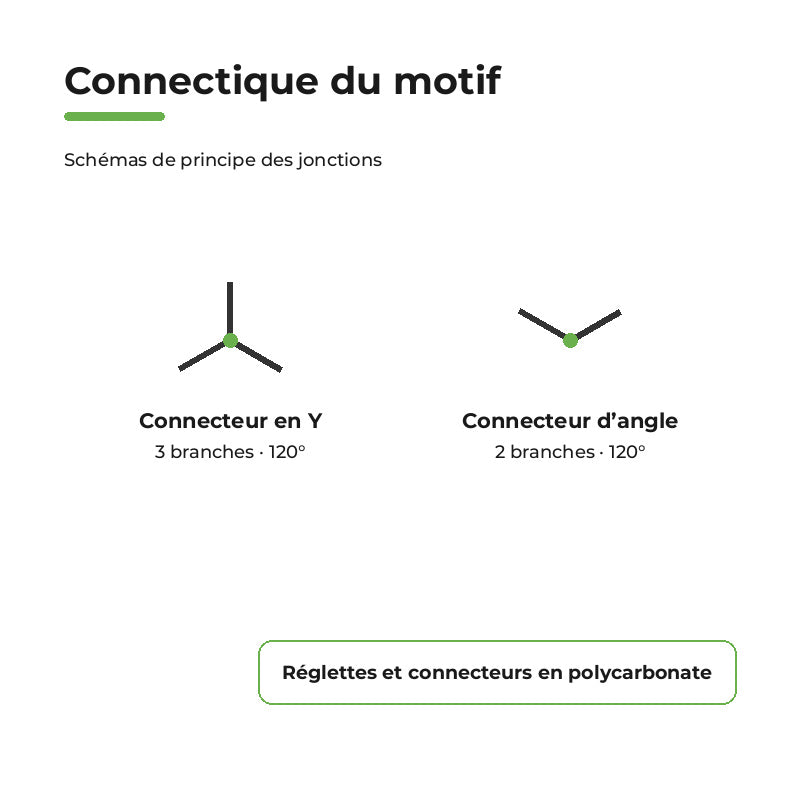

La figure se compose d'un hexagone central et de six hexagones périphériques partageant leurs côtés, d'où 30 barres pour 7 alvéoles au lieu de 42 : le calepinage est optimisé en matière et en puissance. Les connecteurs Y assurent la continuité électrique aux nœuds à trois branches, les connecteurs à 120° ferment le contour. Le départ unique simplifie le dossier électrique et la recette : un disjoncteur, un interrupteur, une mesure d'éclairement.

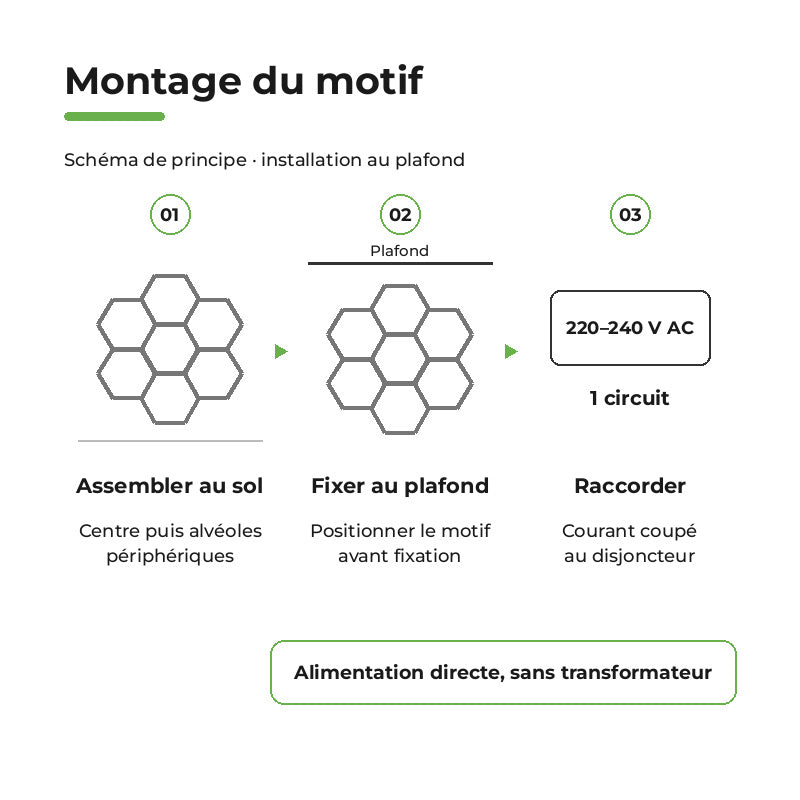

Installation
Prévoir un départ dédié dimensionné pour 195 W. Reporter le gabarit de 220 x 229 cm au plafond en partant de l'axe du poste à éclairer, assembler la figure au sol en commençant par l'alvéole centrale, puis fixer la structure et raccorder le câble d'alimentation, consignation faite. L'outil de démontage fourni permet de défaire une liaison sans solliciter les contacts, en pose comme en maintenance. Hauteur de pose conseillée : 2,50 à 3,50 m.

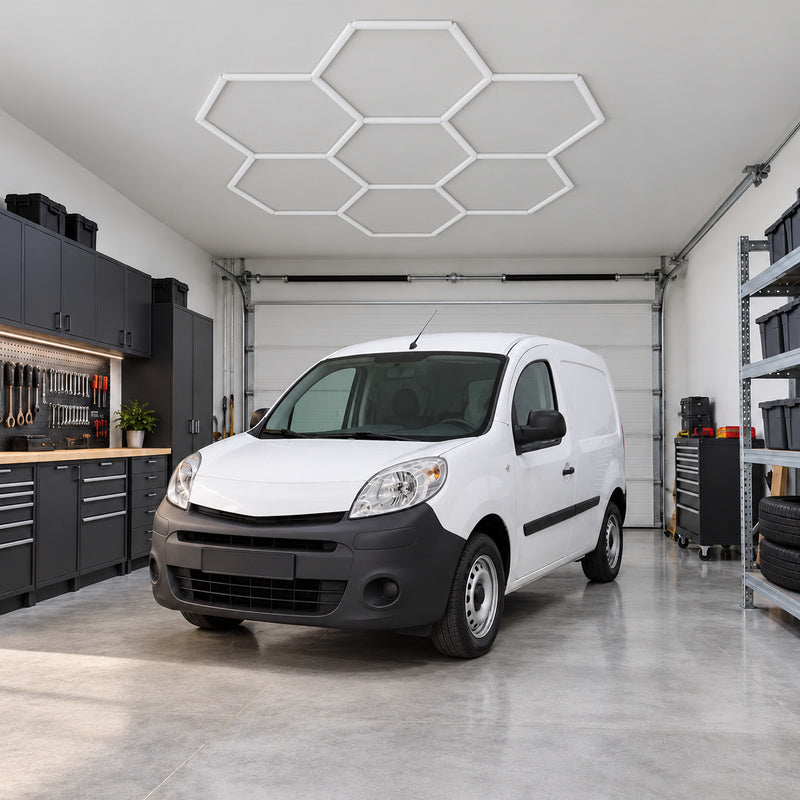

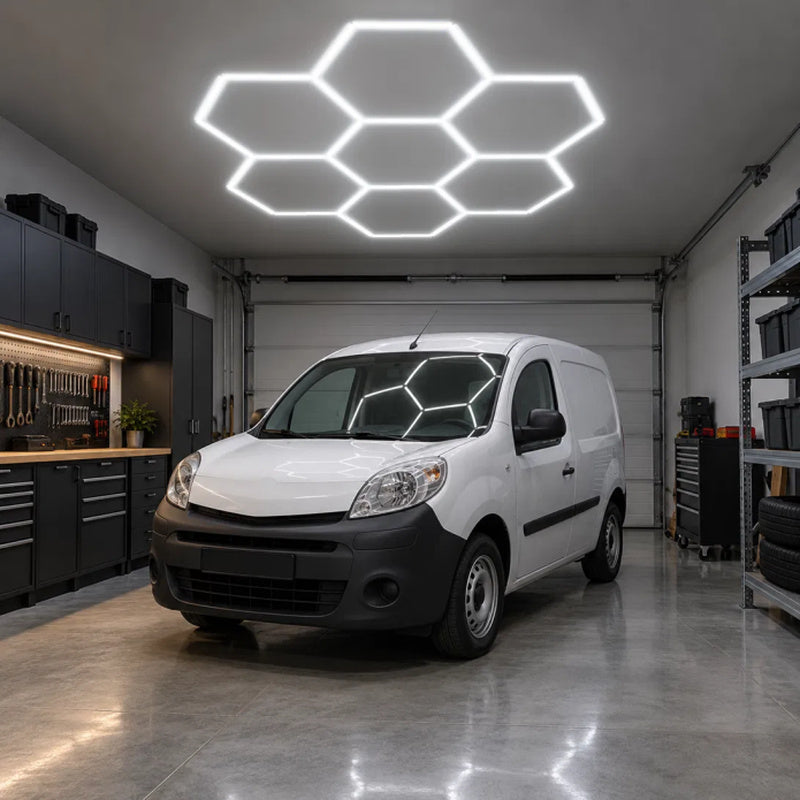

Où utiliser ce kit hexagonal ?
Box de préparation esthétique, poste de contrôle visuel, atelier de réparation à une place, salle de sport de petite surface. Réservé aux volumes intérieurs secs.
