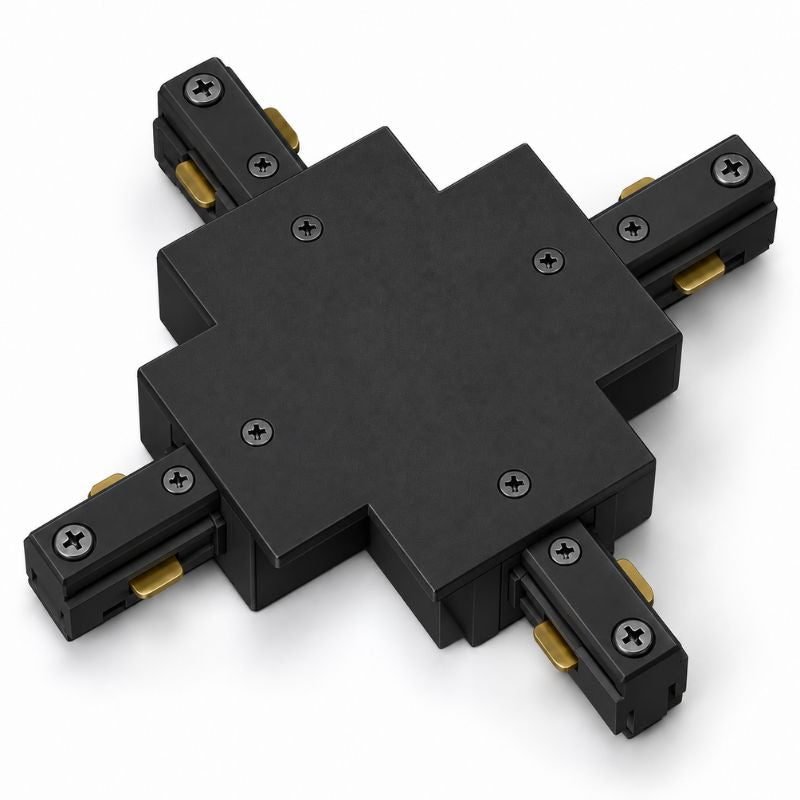

Connecteur X Rail Encastrable Monophasé Noir

Sur un plafond de grande surface, l'éclairage se pense en maillage plutôt qu'en lignes isolées. Ce croisement raccorde quatre modules encastrés noirs au même point et distribue le courant dans les deux axes, à partir d'une seule alimentation.

Détails techniques

• Alimentation 220 - 240V, courant alternatif

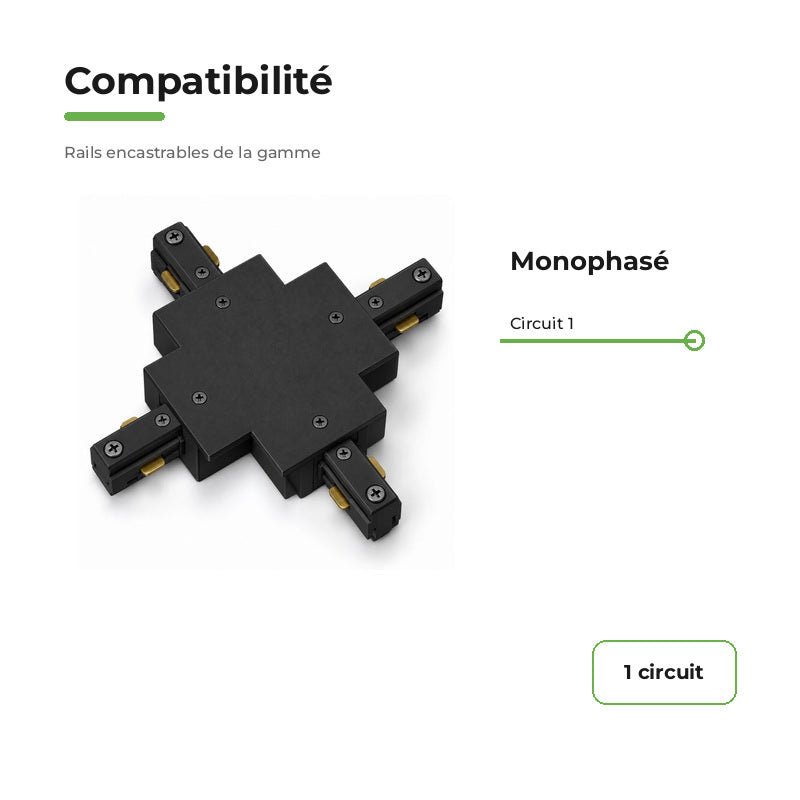

• Compatible avec les rails encastrables monophasés de la gamme
• Dimensions : 18 x 18 x 5,7 cm
• Finition noir
• Indice de protection IP20 (usage intérieur, aucune protection contre l'eau)
• Certification CE & RoHs
• Garantie 2 ans

Fonctionnalités

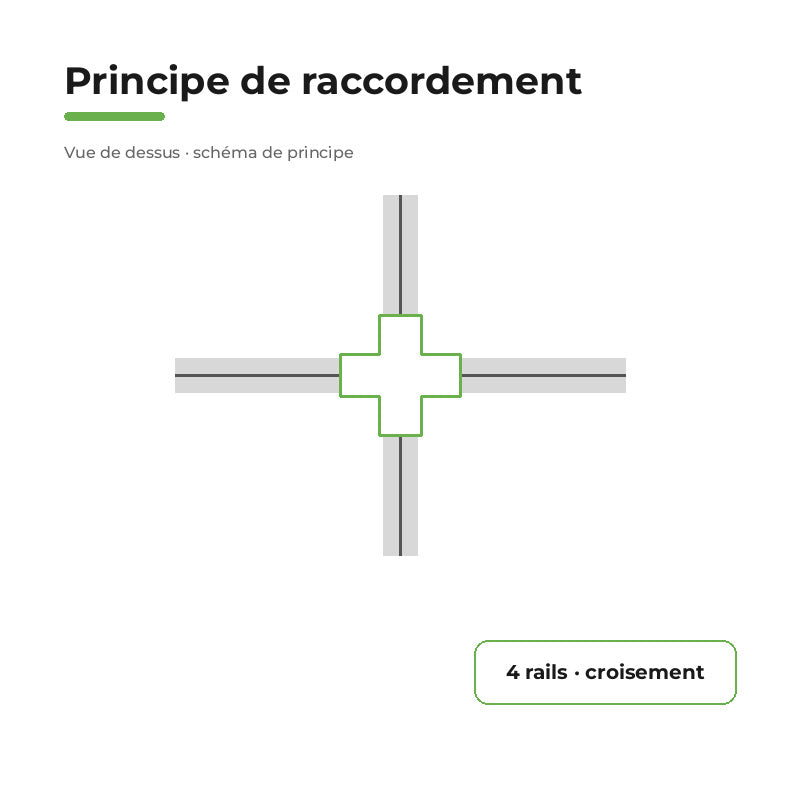

• Croisement de deux lignes de modules encastrés monophasés

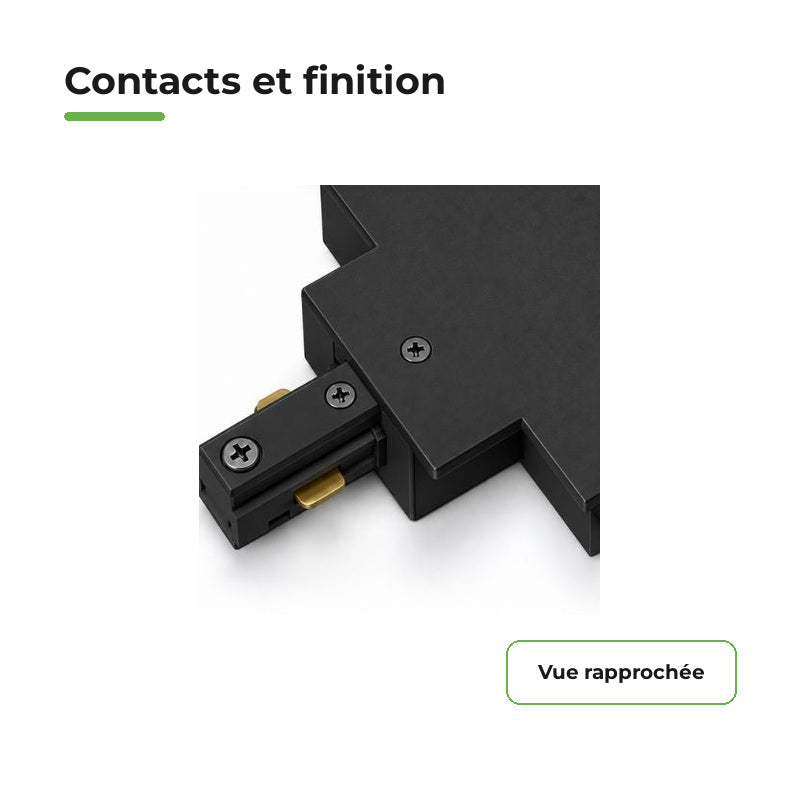

• Quatre branches raccordées et alimentées
• Base des maillages réguliers sur grande surface
• Corps carré de 18 x 18 cm, largeur 5,7 cm
• Finition noire, standard des plénums techniques

Installation

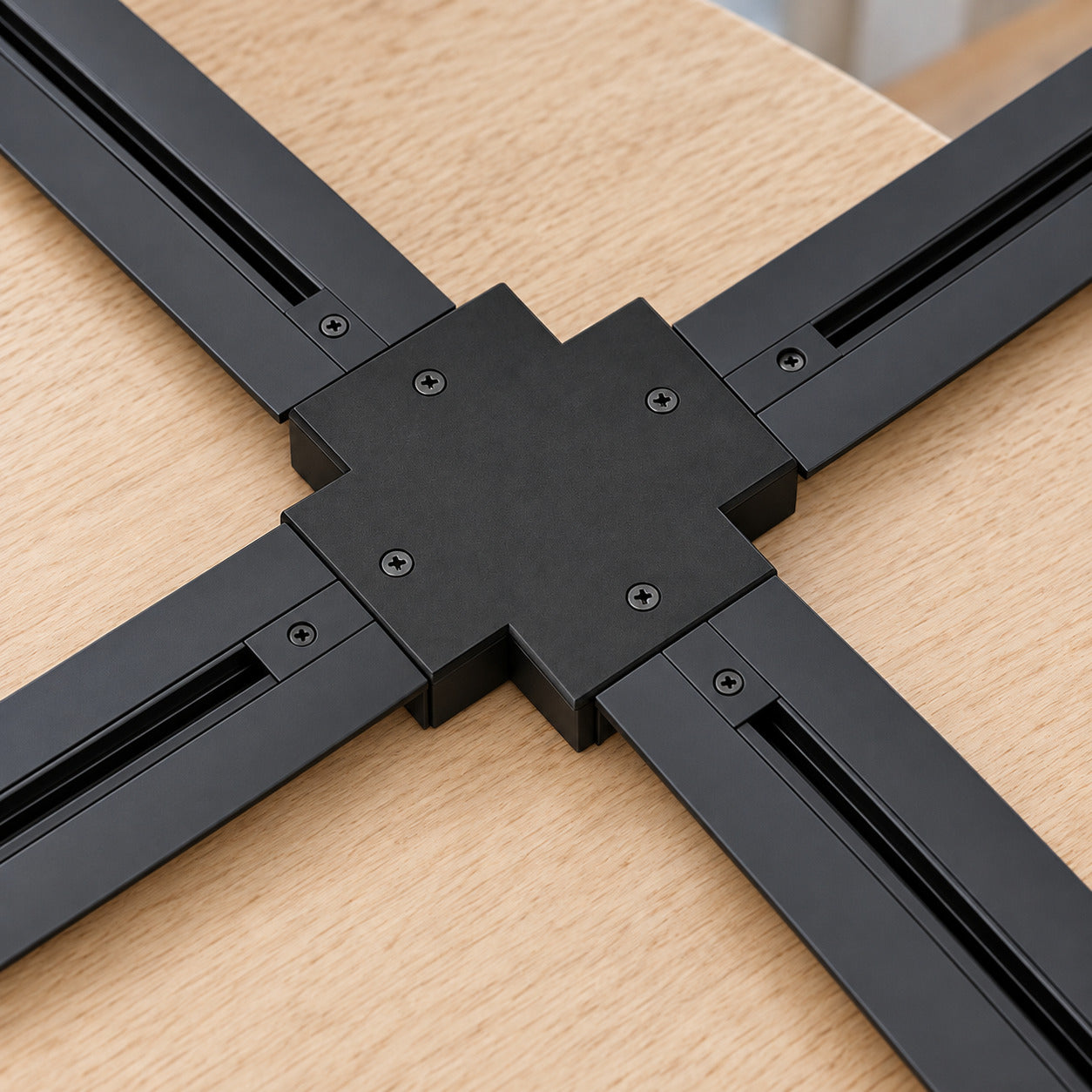

Les deux axes figurent au plan de réservation avant découpe : un croisement ne se rattrape pas. Consignation faite, engagez les quatre modules sur les branches en contrôlant le repérage de chacune, puis vérifiez la coplanarité dans les deux directions. Testez les quatre branches à la remise en service.

Où utiliser ce connecteur en X ?

Grandes surfaces de vente, halls d'exposition, ateliers, entrepôts logistiques sous plafond sec, open spaces. Le maillage assure un éclairement homogène sans multiplier les départs. IP20.
