Connecteur d'Alimentation pour Rail Encastrable Triphasé Noir
Cinq conducteurs entrent ici : trois phases, le neutre et le conducteur de protection. Cette pièce d'about conditionne toute l'exploitation ultérieure, puisque l'ordre de raccordement retenu détermine quel départ commande quel groupe de projecteurs.
Détails techniques
- Alimentation 220 - 240V, courant alternatif

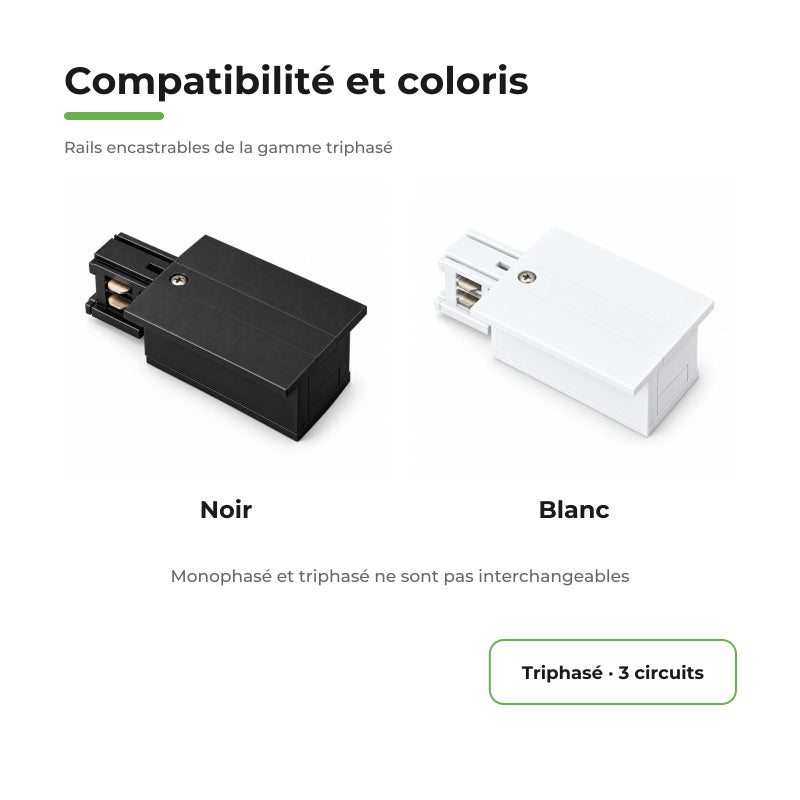

- Compatible avec les rails encastrables triphasés de la gamme
- Finition noir
- Indice de protection IP20 (usage intérieur, aucune protection contre l'eau)
- Certification CE & RoHs
- Garantie 2 ans
Fonctionnalités
- Interface entre le réseau 220 - 240V et le module encastré triphasé
- Trois phases sur bornes distinctes, neutre et protection

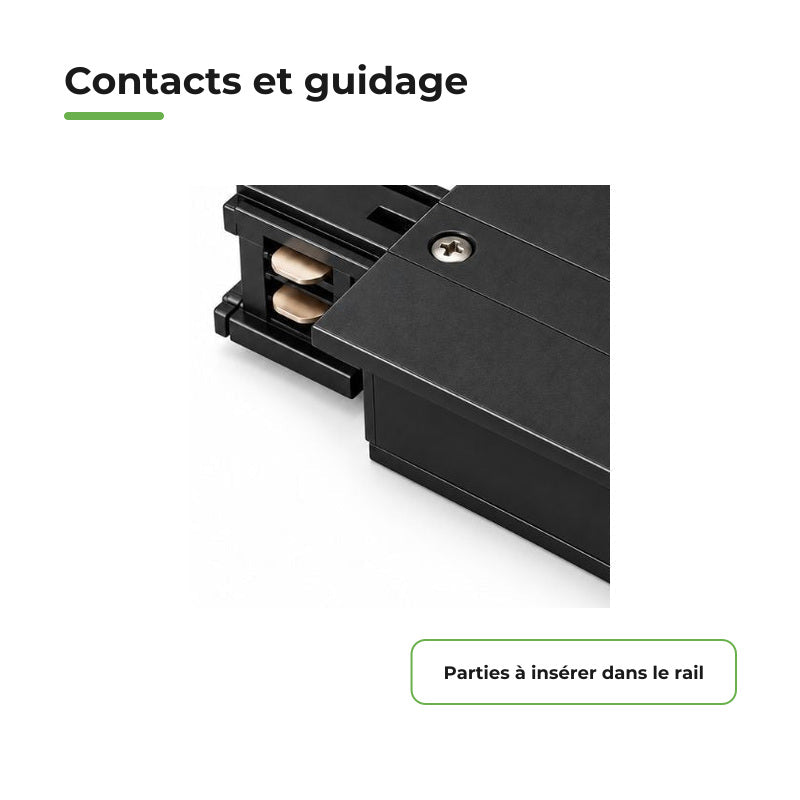

- Montage en about, fermeture de l'extrémité du profilé
- Dessert la ligne complète et les modules raccordés en aval
- Finition noire, assortie aux modules et connecteurs
Installation
Consignation obligatoire. Chaque phase doit être protégée par son propre départ : relevez la correspondance entre départ et borne, et consignez-la au dossier des ouvrages exécutés, elle sera nécessaire pour affecter les projecteurs. Serrez au couple, vérifiez la continuité du conducteur de protection, puis engagez la pièce dans l'about du module.

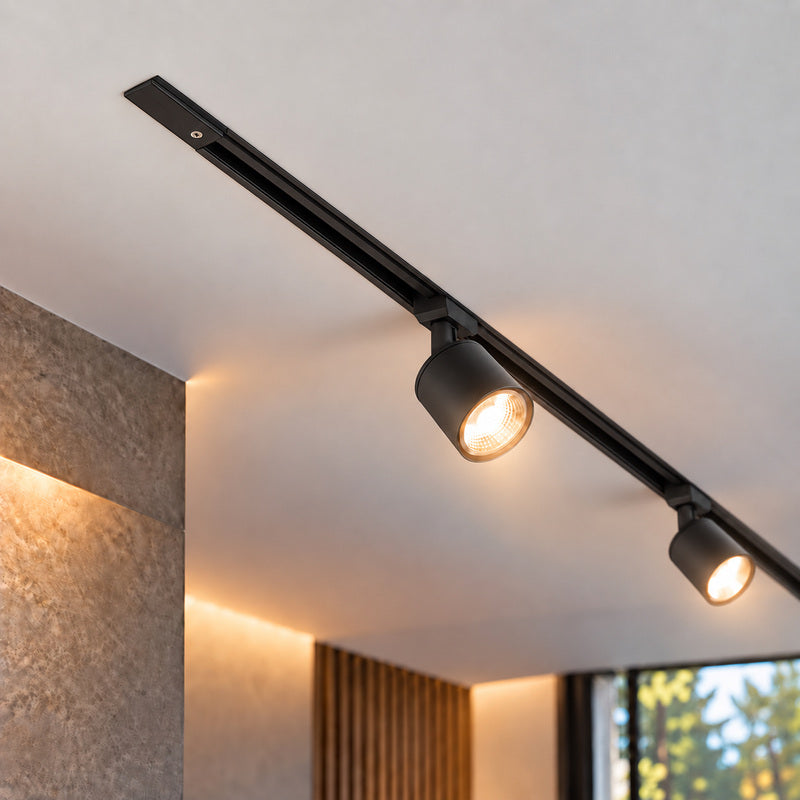

Où utiliser ce connecteur d'alimentation ?
Une alimentation par ligne triphasée, même lorsque plusieurs modules sont raccordés entre eux. Elle se place du côté du cheminement électrique existant. Ambiance intérieure sèche, IP20.
