Interrupteur Mural Va-et-Vient Double Encastré 10A 250V - Blanc

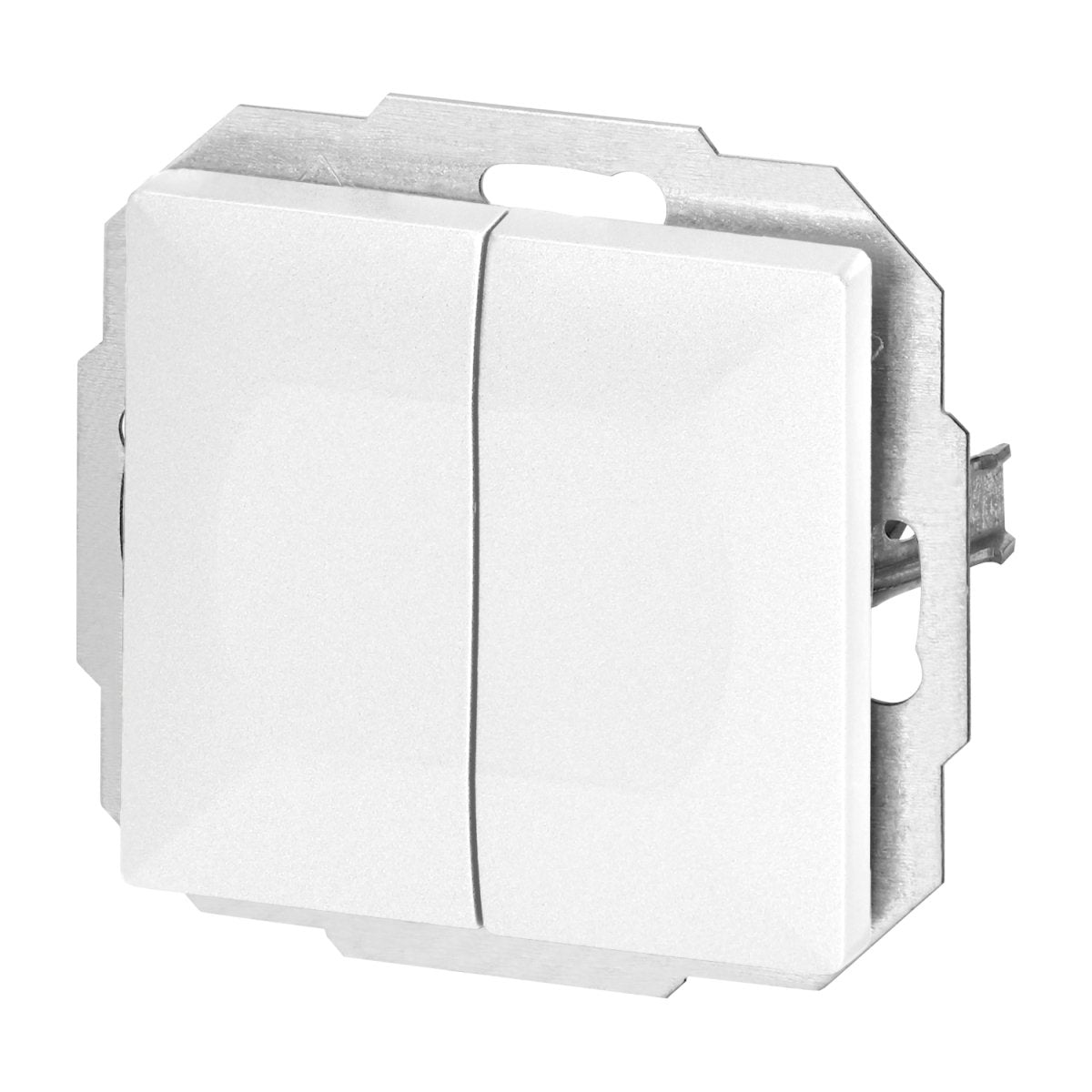

Deux circuits d'éclairage commandés chacun depuis deux endroits, dans un seul poste encastré : ce mécanisme double va-et-vient (commande d'un même circuit depuis deux points distincts) divise par deux le nombre d'appareils à poser sur une circulation. Les deux bascules travaillent indépendamment l'une de l'autre sous un plastron blanc brillant de 8,1 x 8,1 cm, avec un calibre de 10 A sous 250 V qui couvre les départs d'éclairage courants.

Détails techniques

• Fonction : deux va-et-vient indépendants sur un même mécanisme
• Organes de commande : deux bascules
• Intensité assignée : 10 A
• Tension assignée : 250 V
• Fréquence du réseau : 50 Hz
• Encombrement : 8,1 x 8,1 x 1,4 cm (81 x 81 x 14 mm)
• Profondeur du mécanisme : 2,7 cm (27 mm)
• Boîtier d'encastrement requis : 2,7 cm de profondeur au minimum
• Corps et plastron : thermoplastique
• Finition : laquage brillant
• Teinte : Blanc
• Étanchéité : IP20, réservé aux locaux intérieurs secs
• Pose : encastrée, blocage par griffes ou par vis
• Sections raccordables : 0,75 à 2,5 mm²

Fonctionnalités

• Deux circuits pilotés séparément depuis un poste d'encastrement unique, ce qui libère de la place dans la cloison
• Chaque bascule possède son propre jeu de contacts et se manœuvre depuis deux emplacements opposés
• Bornes automatiques : le conducteur se pousse jusqu'au fond de la borne, sans vis à serrer
• Déconnexion possible sans détérioration de la borne, avec des conducteurs rigides ou souples de 0,75 à 2,5 mm²
• Griffes escamotables et platine de fixation rigidifiée pour une tenue stable dans les boîtiers du commerce

Installation

Consignez le départ au tableau de répartition avant toute intervention sur le mur ou la dépose d'un appareil existant. Un double va-et-vient fonctionne toujours par paire : un second mécanisme identique se pose au point de commande opposé, chaque circuit étant relié par ses deux navettes (fils qui relient les deux interrupteurs entre eux). Amenez la phase sur la borne commune de la première bascule, raccordez ses deux navettes sur les contacts prévus, puis reproduisez le même schéma sur la seconde bascule. Dénudez les conducteurs sur une dizaine de millimètres et poussez-les jusqu'en butée dans les bornes automatiques. Engagez ensuite le mécanisme dans un boîtier d'au moins 2,7 cm de profondeur, bloquez-le par les griffes ou par les vis, contrôlez l'aplomb puis clipsez la plaque de finition 1 à 5 emplacements.

Où utiliser cet interrupteur double va-et-vient ?

• Circulations et couloirs de bureaux : commande aux deux extrémités, sur deux rangées de luminaires
• Cages d'escalier d'immeuble : allumage au départ des marches, extinction à l'arrivée du palier
• Locaux commerciaux : éclairage général et éclairage d'accentuation repris depuis la réserve et depuis la caisse
• Ateliers et locaux techniques : commande à la porte et au fond du volume, sur deux zones distinctes
• Parkings couverts et sous-sols tertiaires : deux circuits d'éclairage commandés à chaque accès
