Kit Ruche XL 3 Grands Hexagones Éclairage LED Hexagonal 357W 110lm/W

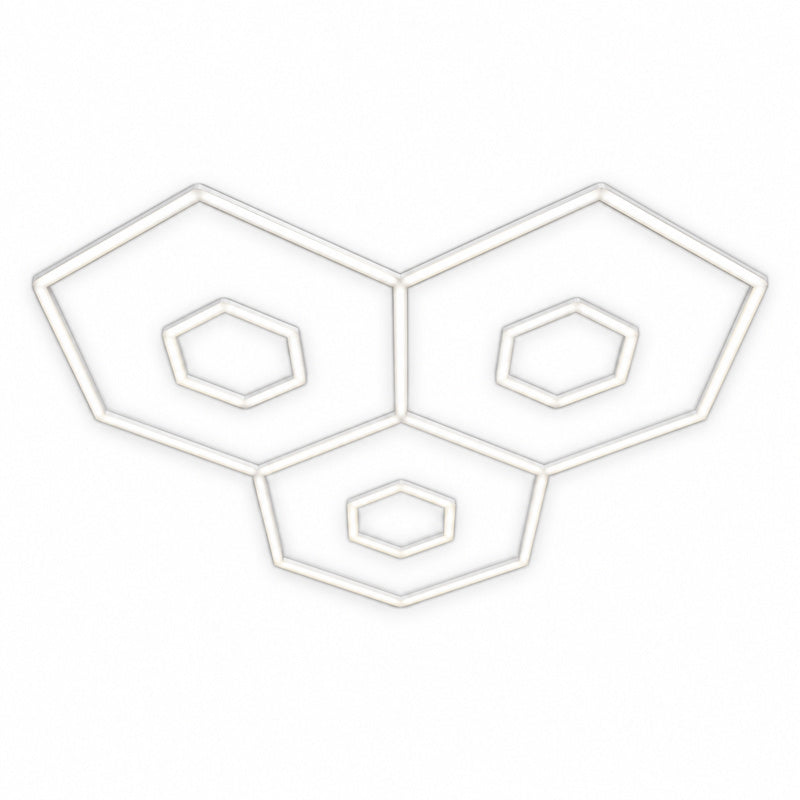

Trame de grande portée pour double poste ou atelier de surface : trois hexagones de 120 cm de côté accolés, chacun centré sur un hexagone de 44 cm de côté. Emprise 420 x 416 cm, soit 17 m² couverts, 357 W appelés sur quatre départs et 39270 lm en blanc froid. Le découpage en circuits distingue l'éclairage général (grande trame) de l'éclairage de veille (trois cœurs).
Détails techniques
- Puissance appelée totale : 357 W (grande trame 240 W + 3 cœurs de 39 W)
- Flux lumineux total : 39270 lm – 110 lm/W
- Température de couleur : blanc froid 6000K - 8000K
- Alimentation : 220 - 240V AC, raccordement direct
- Gradation : non prévue
- Indice de protection : IP20

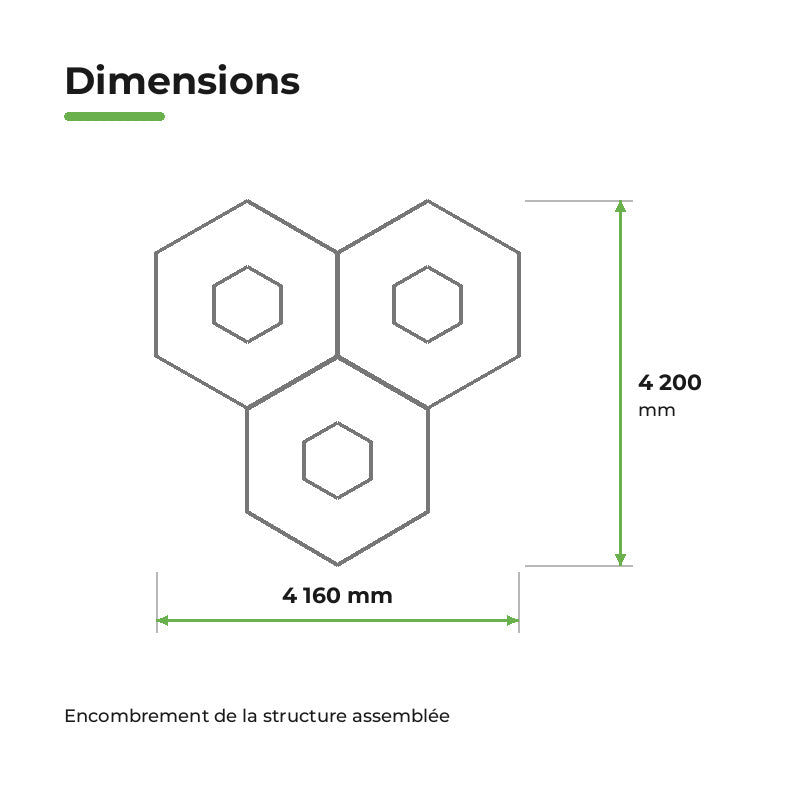

- Emprise au plafond : 420 x 416 cm
- Circuits : 4 départs (grande trame + 3 cœurs)
- Matériau : polycarbonate
- Marquage CE & RoHs – garantie 2 ans

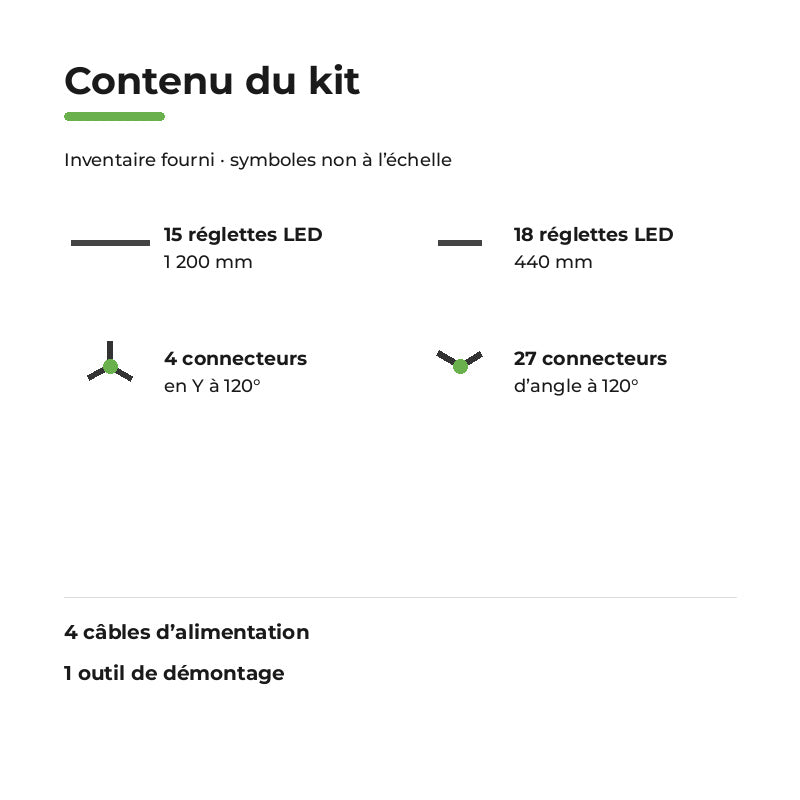

Composition du kit
- 15 barres LED 120 cm 16W
- 18 barres LED 44 cm 6,5W
- 4 connecteurs Y (3 branches à 120°)
- 27 connecteurs angle 120° (2 branches)
- 4 câbles d'alimentation
- 1 outil de démontage pour réglette hexagone
Fonctionnalités

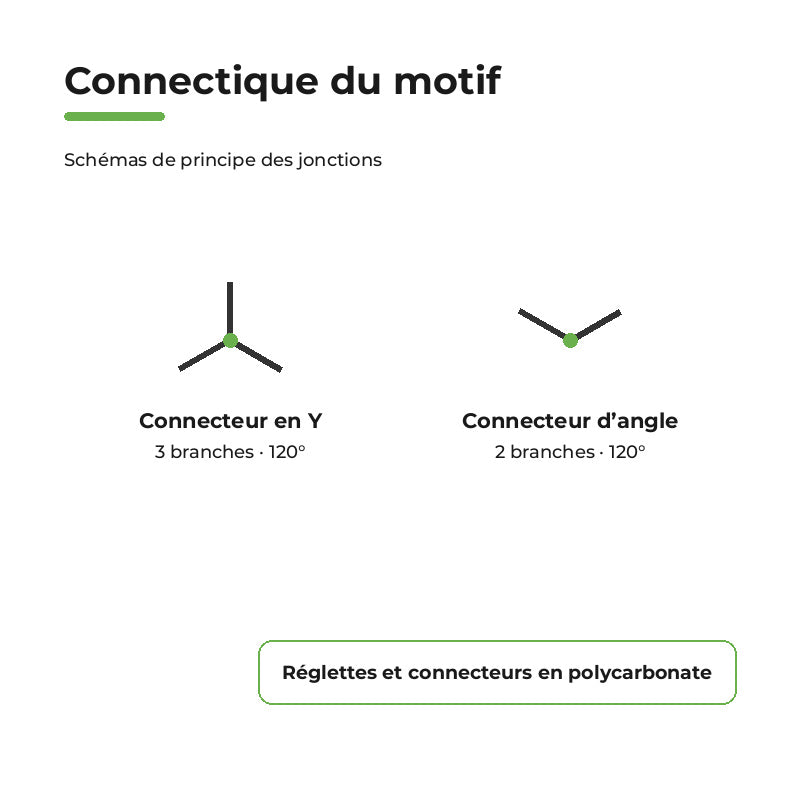

Les trois grands hexagones partagent deux côtés, d'où 15 barres de 120 cm au lieu de 18 ; les connecteurs Y assurent la continuité aux nœuds communs et les connecteurs à 120° le reste du contour. Chaque cœur de 6 barres de 44 cm est alimenté indépendamment. En exploitation : cœurs seuls pour la circulation hors production (117 W), grande trame pour le travail (240 W), tout allumé pour le contrôle (357 W).
Installation

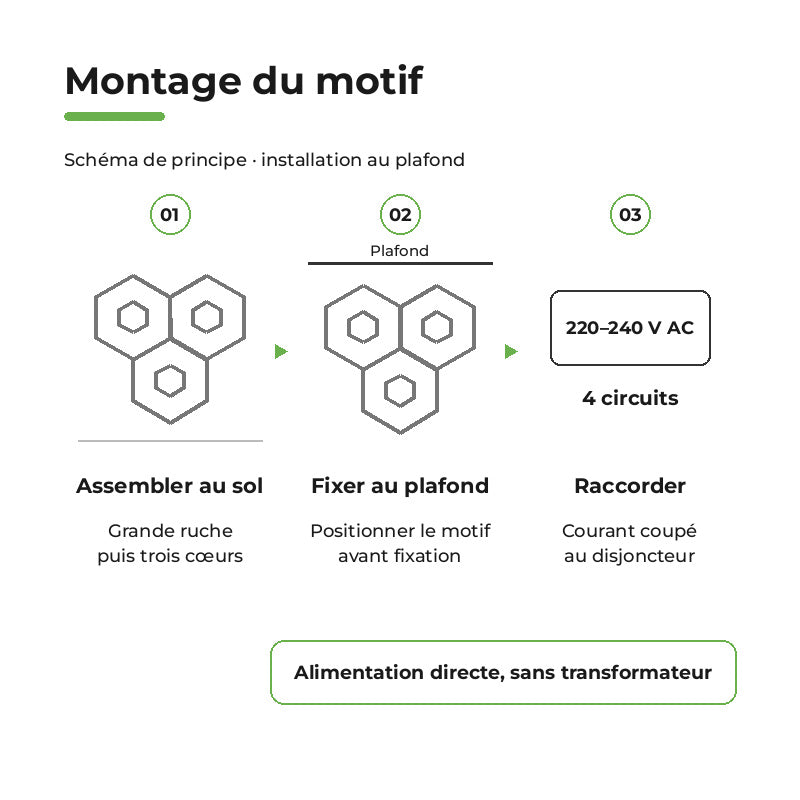

Quatre départs dédiés à prévoir : 240 W pour la grande trame, 39 W pour chaque cœur. Vérifier une surface libre de 420 x 416 cm hors chemins de câbles et équipements. Tracer les trois contours et leurs centres, monter la grande trame en commençant par les nœuds Y, puis positionner les trois cœurs. Raccordement consignation faite, pose à deux opérateurs. Outil de démontage fourni.
Où utiliser ce kit hexagonal ?
Atelier de carrosserie à deux postes, zone de préparation de flotte, hall de maintenance, salle de sport, grand espace d'exposition. Pose en intérieur sec.
